8 Programmazione: Cicli

138

Da osservare:

Programmare un’istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.

Il segno del parametro PROFONDITA’ definisce la direzione
della lavorazione .

ú

DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo; inserire un valore positivo

ú

PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro (punta del cono
di foratura)

ú

AVANZAMENTO IN PROFONDITA’ Q206: velocità di
spostamento dell’utensile durante la foratura in mm/min

ú

PROFONDITA’ DI ACCOSTAMENTO Q202 (incrementale):
quota di accostamento dell’utensile. Il TNC si porta in
un unico passo fino alla PROFONDITA’ quando:

PROFONDITA’ DI ACCOSTAMENTO e

PROFONDITA’ sono uguali

La PROFONDITA’ DI ACCOSTAMENTO è maggiore

della PROFONDITA’

La PROFONDITA’ non deve essere un multiplo della
PROFONDITA’ DI ACCOSTAMENTO

ú

TEMPO ATTESA SOPRA Q210: tempo in secondi
durante il quale l’utensile sosta alla DISTANZA DI
SICUREZZA, dopo che il TNC lo ha ritirato dal foro per lo
scarico dei trucioli

ú

COORD. SUPERFICIE DEL PEZZO Q203 (valore
assoluto): coordinata della superficie del pezzo

ú

2. DISTANZA DI SICUREZZA Q204 (valore incrementale):
coordinata dell’asse utensile che esclude una collisione
tra l’utensile e il pezzo (dispositivo di serraggio)

ú

VALORE DA TOGLIERE Q212 (incrementale): valore di
cui il TNC riduce la PRONDITA’ DI ACCOSTAMEN-TO
dopo ogni accostamento

ú

NUM. ROTTURE TRUCIOLO PRIMA INVERSIONE Q213:
numero delle rotture del truciolo prima che il TNC ritiri
l’utensile dal foro. Per ogni rottura del truciolo il TNC
ritira l’utensile di 0,2 mm

ú

PROFONDITA’ DI ACCOSTAMENTO MINIMA Q205
(incrementale): se è stato programmato un valore da
togliere, il TNC limita l’AVANZAMENTO al valore
impostato nel Q205

ú

TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l’utensile sosta sul fondo del foro

ú

INVERSIONE AVANZAMENTO Q208: velocità di
spostamento dell’utensile durante l’estrazione dal foro
in mm/min. Programmando Q208=0, l’estrazione
avviene con FMAX

X

Z

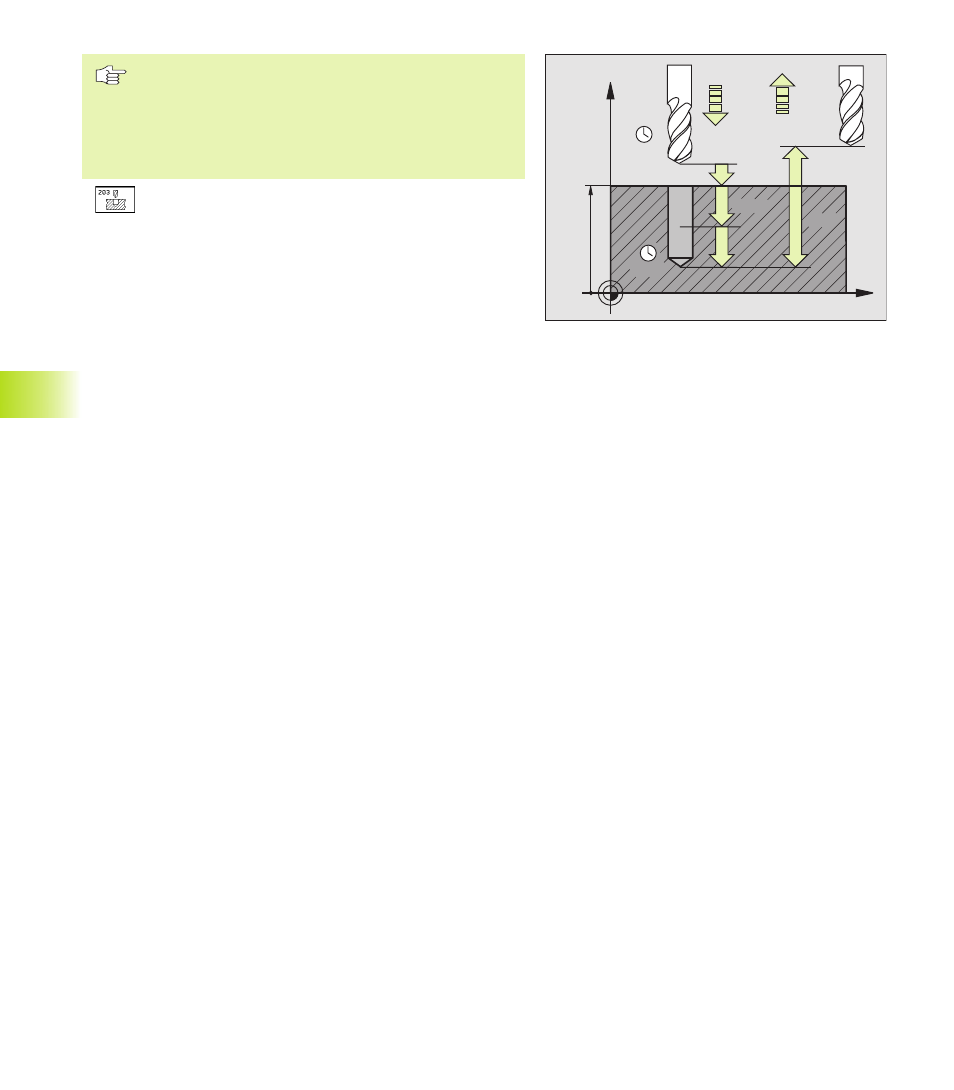

Q200

Q201

Q206

Q202

Q210

Q203

Q204

Q211

Q208

8.2 Cicli di foratura
