55 HEIDENHAIN TNC 426
5.2 Dati utensile
Di norma su programmano le coordinate delle traiettorie nel modo
in cui il pezzo viene quotato nel disegno. Affinché il TNC possa
calcolare la traiettoria del centro dell’utensile, cioè essere in grado
di eseguire una correzione dell’utensile, occorre inserire lunghezza
e raggio per ogni utensile utilizzato.
I dati utensile possono essere inseriti con la funzione TOOL DEF
direttamente nel programma o separatamente in tabelle utensili.
Inserendo i dati utensile in tabelle, sono disponibili ulteriori informa-
zioni specifiche d’utensile (QV). Durante l’esecuzione del program-
ma il TNC tiene conto di tutti i dati inseriti.
Numero utensile, nome utensile
Ogni utensile viene identificato da un numero tra 0 e 254. Lavoran-
do con tabelle utensili si possono assegnare inoltre dei nomi
utensile.
L’utensile con il numero 0 viene identificato quale ”utensile zero”
con lunghezza L=0 e raggio R=0. Anche nelle tabelle utensili il T o
(numero 0) dovrebbe essere definito con L=0 e R=0.

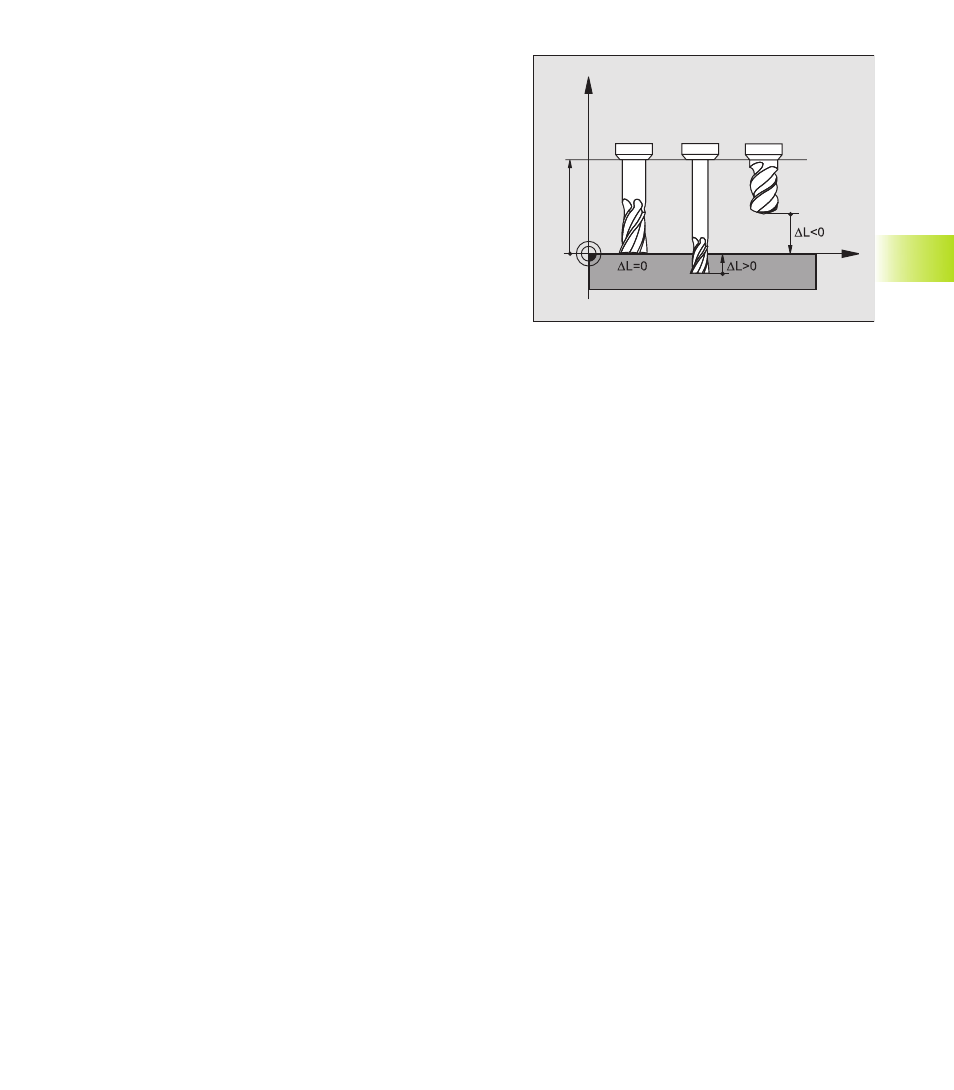

Lunghezza L dell’utensile
La lunghezza L dell’utensile può essere determinata in due modi:
1 La lunghezza L è la differenza tra la lunghezza dell’utensile e la
lunghezza dell’utensile L
0
.
Segni:
■ L’utensile è più lungo dell’utensile zero: L>L
0
■ L’utensile è più corto dell’utensile zero: L<L
0
Determinazione della lunghezza:
ú Portare l’utensile zero sulla posizione di riferimento nell’asse
utensile (p.es. superficie pezzo Z=0)
ú Impostare la visualizzazione dell’asse utensile a zero
(impostazione del punto di riferimento)
ú Cambiare l’utensile
ú Portare l’utensile sulla stessa posizione di riferimento dell’utensi-
le zero
ú Viene visualizzato nell’asse utensile la differenza di lunghezza tra
l’utensile e l’utensile zero
ú Memorizzare il valore nel blocco TOOL DEF o nella tabella
utensili, premendo il tasto ”Conferma posizione reale”
2 Determinare la lunghezza L con un dispositivo di presetting e
introdurre il valore determinato direttamente nella definizione
dell’utensile TOOL DEF .
5.2 Dati utensile
Z
X
L
0
