92 6 Programmazione: programmazione profili
X
Y
40
40
R5
5
10
25
6
.4
T
raiet
to
rie – Coor
dinat
e car
tesiane

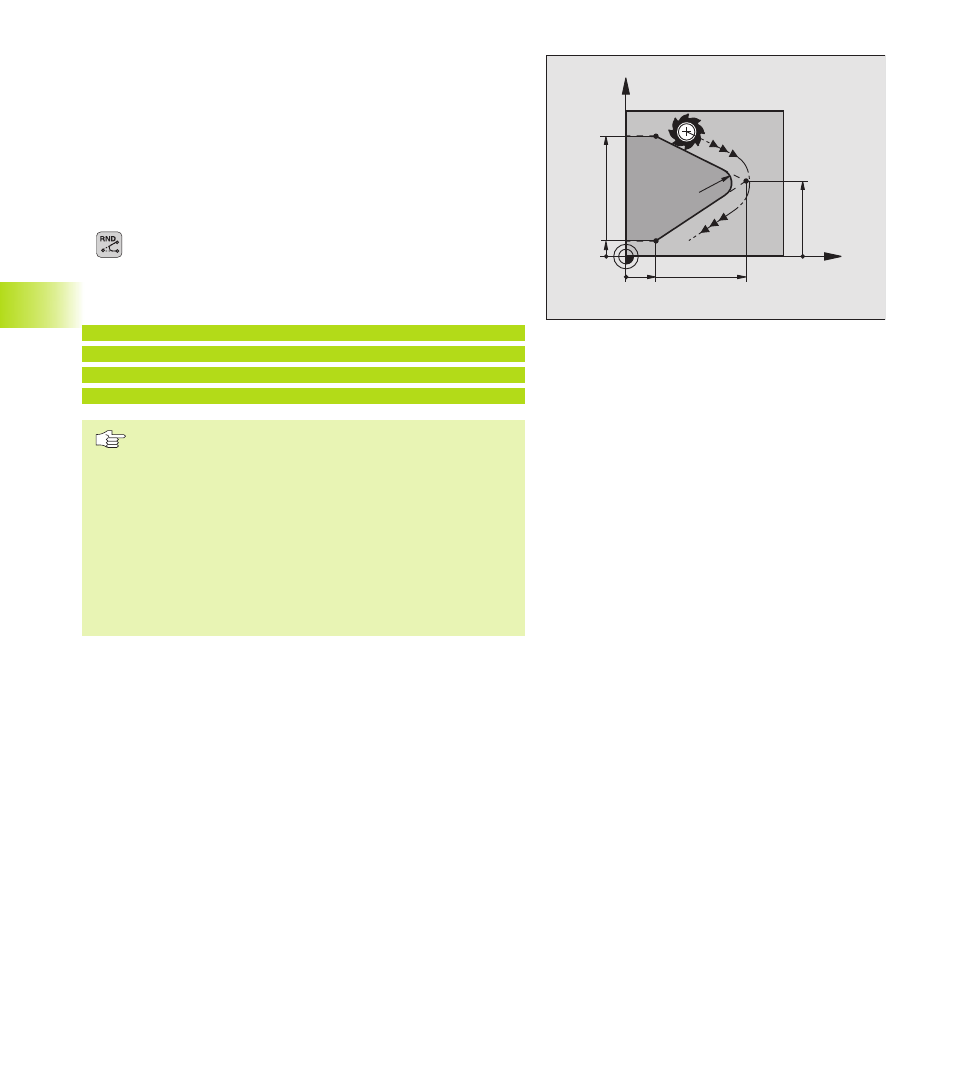

Arrotondamento di spigoli RND
Con la funzione RND si possono arrotondare gli spigoli di un
profilo.
L’utensile si sposta su una traiettoria circolare con raccordo
tangenziale sia all’elemento di profilo precedente sia a quello
successivo.
Il cerchio di arrotondamento deve essere eseguibile con l’utensile
attivo.
ú RAGGIO ARROTONDAMENTO: Inserire il raggio
dell’arco di cerchio
ú AVANZAMENTO per l’arrotondamento di spigoli
Esempio di blocchi NC
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Nelle istruzioni precedente e successiva devono essere
programmate entrambe le coordinate del piano nel quale
l’arco di cerchio verrà eseguito.
Lo spigolo non viene lavorato.
L’avanzamento programmato in un blocco RND è attivo
solo in questo blocco. Dopo il blocco RND ridiventa
attivo l’avanzamento programmato nel blocco
precedente.
I blocchi RND possono essere utilizzati anche per
l’avvicinamento raccordato ad un profilo, quando non si
desidera utilizzare le funzioni APPR.
