44 4 Programmazione: Generalità, Programmazione file dati,
aiuti di programmazione
Funz. della grafica di programmaz. Softkey
Generazione grafica di program-
mazione blocco per blocco
Generazione completa della
grafica di programmazione o
completamento dopo RESET +
START
Arresto della grafica di programmazione
Questo softkey viene visualizzato
solo mentre il TNC genera una grafica
4.4 Gr
afica di pr
ogr
ammazione

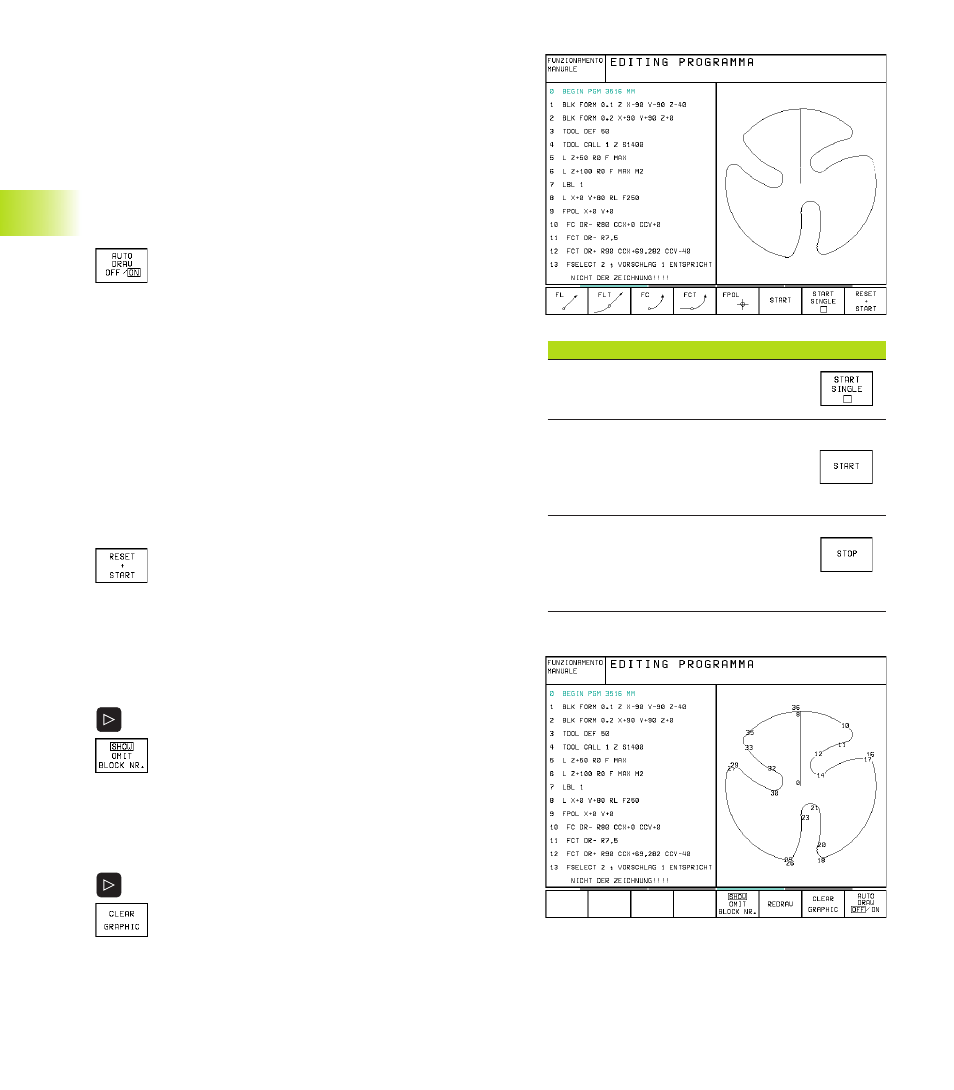

4.4 Grafica di programmazione
Durante la generazione di un programma il TNC può visualizzare
graficamente il profilo programmato
Esecuzione grafica contemporanea alla programmazione/non
contemporanea
ú Per la ripartizione dello schermo con il programma a sinistra e la
grafica a destra: premere il tasto SPLIT SCREEN e il softkey PGM
+ GRAPHICS.
ú Mettere il softkey AUTO DRAW su ON. Inserendo le
singole righe del programma, il TNC visualizzerà nella
finestra grafica tutte le traiettorie programmate.
Se non si desidera l’esecuzione grafica contemporanea, porre il
softkey AUTO DRAW su OFF.
AUTO DRAW ON non rappresenta eventuali ripetizioni di blocchi
di programma.
Generazione della grafica di programmazione per un
programma esistente
ú Selezionare con i tasti cursore il blocco fino al quale si desidera
eseguire la grafica o premere GOTO e inserire direttamente il
numero del blocco desiderato.
ú Esecuzione della grafica: premere il softkey
RESET + START
Altre funzioni vedere la tabella a destra.
Visualizzazione e mascheratura di numeri di blocco
ú Commutare il livello softkey: vedere figura a destra
ú Visualizzazione dei numeri di blocco:
mettere il softkey SHOW OMIT BLOCK NR. su SHOW
ú Mascheratura di numeri di blocco:
mettere il softkey SHOW OMIT BLOCK NR. su OMIT
Cancellazione della grafica
ú Commutazione del livello softkey: v. figura a destra
ú Cancellazione della grafica: premere il softkey CLEAR
GRAPHIC
