7 Programmazione: Funzioni ausiliarie 122
7.4 F
unzioni ausiliar
ie per tr
aiet
to
ri
e
X
Y
X
Y
S
16
17
15 14
13
S
Raggio utensile grande
Posizionamento sul punto 13 del profilo
Lavorazione del gradino 13 -14
Posizionamento sul punto 15 del profilo
Lavorazione del gradino 15-16
Posizionamento sul punto 17 del profilo
Esempi di blocchi NC
5 TOOL DEF L ... R+20
...
13
L X ... Y ... R.. F .. M97
14 L IY–0,5 .... R .. F..
15 L IX+100 ...
16 L IY+0,5 ... R .. F.. M97
17 L X .. Y ...

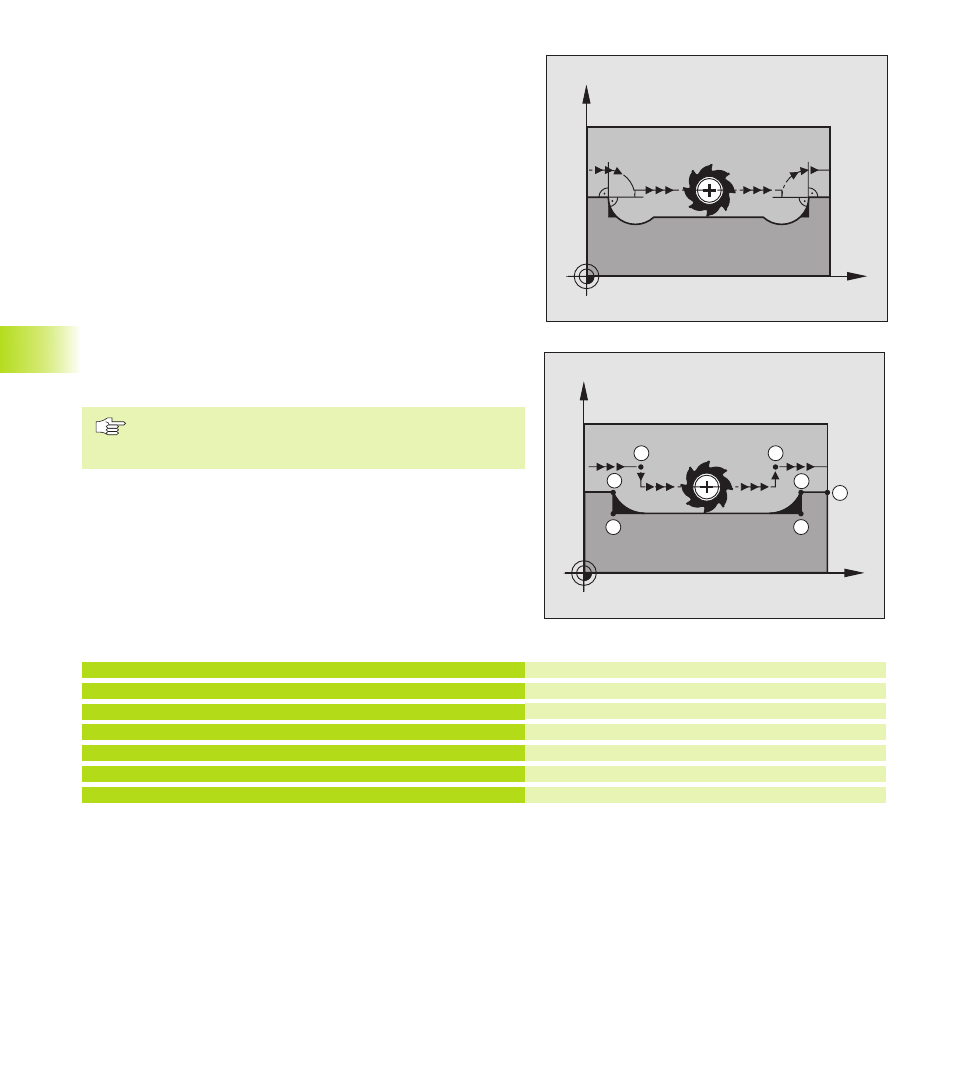

Lavorazione di piccoli gradini di profilo: M97
Comportamento standard
In corrispondenza degli spigoli esterni il TNC inserisce un cerchio di
raccordo. Con gradini del profilo molto piccoli l’utensile danneg-
gerebbe in questo modo il profilo stesso. Vedi figura in alto a destra.
In questi punti il TNC interromperà pertanto l’esecuzione del pro-
gramma, emettendo il messaggio d’errore ”RAGGIO UTENSILE
TROPPO GRANDE”.
Comportamento con M97
Il TNC calcola un punto di intersezione delle traiettorie per gli
elementi del profilo - come per gli angoli interni - facendo passare
l’utensile da questo punto. Vedere figura in basso a destra.
Programmare M97 nel blocco nel quale è definito lo spigolo
esterno.
Durata dell’azione
M97 è attiva solo nel blocco di programma, nel quale viene
programmata.
Con M97 la lavorazione degli spigoli rimane incompleta.
In questi casi occorre ripassarli con un utensile avente
un raggio più piccolo.
