155 HEIDENHAIN TNC 426
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e ú AVANZAMENTO IN PROFONDITA’: velocità di sposta-
mento dell’utensile durante la penetrazione
ú LUNGHEZZA 1. LATO : lunghezza della scanalatura;
definire la 1. direzione di taglio mediante il segno.
ú LUNGHEZZA 2. LATO : larghezza della scanalatura
ú AVANZAMENTO F: velocità di spostamento dell’utensi-
le nel piano di lavoro

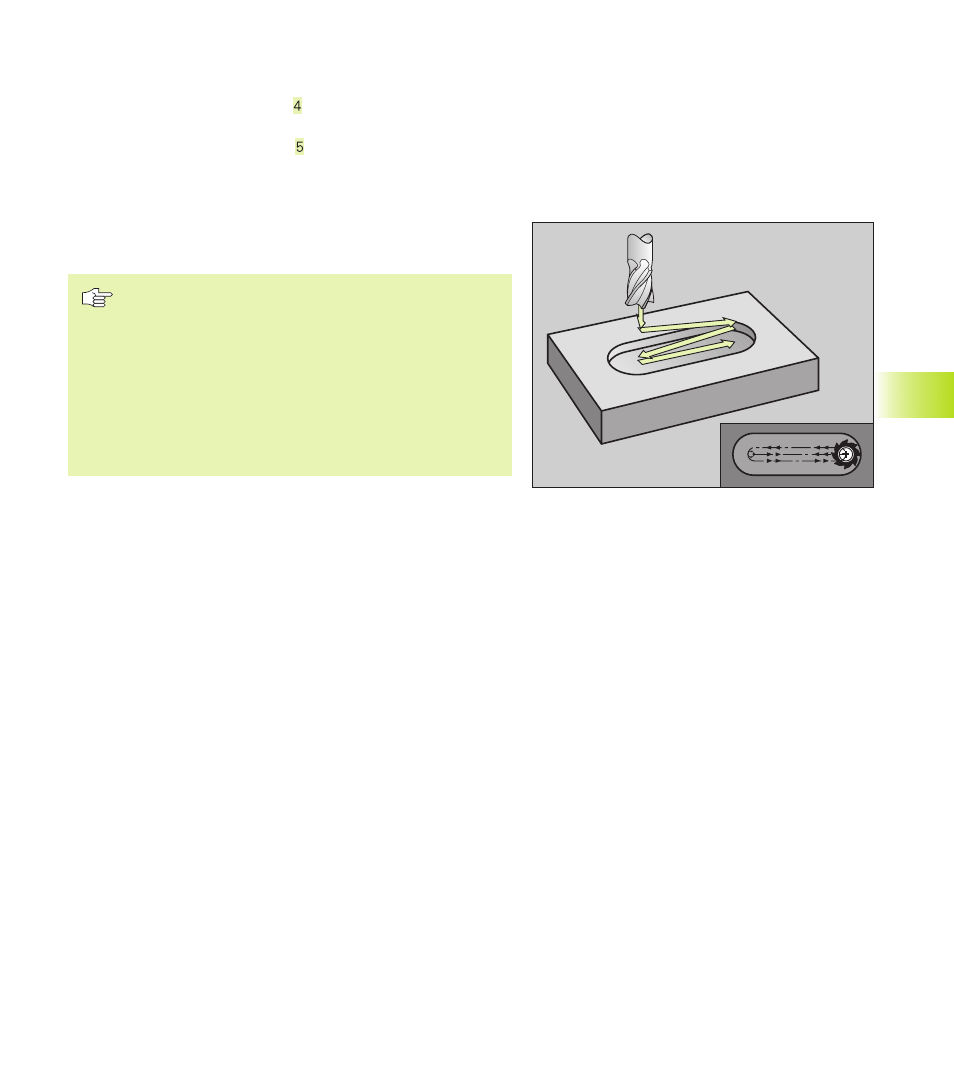

SCANALATURA (asola) con penetrazione con
pendolamento ( Ciclo 210)
Da osservare
Il segno del parametro di profondità definisce la direzio-ne
della lavorazione.
Scegliere una fresa con diametro non superiore alla
LARGHEZZA SCANALATURA e non inferiore a un terzo
della stessa.
Il diametro della fresa non deve essere inferiore alla
metà della lunghezza della scanalatura, altrimenti il TNC
non può far penetrare l’utensile con un movimento alter-
nato.
Sgrossatura
1 Il TNC posiziona l’utensile nell’asse del mandrino alla 2. DI-
STANZA DI SICUREZZA e successivamente al centro del cerchio
sinistro; da qui il TNC posiziona l’utensile alla DISTANZA DI
SICUREZZA sopra la superficie del pezzo
2 L’utensile si porta con la velocità di AVANZAMENTO
SGROSSATURA sulla superficie del pezzo; da qui la fresa si
porta in direzione longitudinale della scanalatura - penetrando
obliquamente nel materiale - al centro del cerchio destro
3 Successivamente l’utensile ritorna di nuovo penetrando obliqua-
mente al centro del cerchio sinistro; questi passi si ripetono fino al
raggiungimento della PROFONDITA’ DI FRESATURA program-
mata
4 Alla PROFONDITA’ DI FRESATURA il TNC sposta l’utensile,
eseguendo una fresatura a spianare, all’altra estremità della
scanalatura e quindi di nuovo al centro della stessa
Finitura
5 Dal centro della scanalatura il TNC avvicina l’utensile
tangenzialmente al profilo finito, con successiva fresatura concor-
de del profilo (con M3)
6 Alla fine del profilo l’utensile si stacca tangenzialmente e ritorna
al centro della scanalatura
7 Successivamente l’utensile si porta in rapido FMAX alla DISTAN-
ZA DI SICUREZZA e, se programmata, alla 2. DISTANZA DI
SICUREZZA
