81 HEIDENHAIN TNC 426
■ Punto finale P
N
La posizione P
N
si trova all’esterno del profilo e risulta dai dati
programmati nel blocco DEP. Se il blocco DEP contiene anche la
coordinata Z, il TNC porta l‘utensile prima nel piano di lavoro su
P
H
e da lì nell‘asse utensile alla distanza programmata.
Le coordinate possono essere introdotte con valori assoluti o
incrementali come coordinate cartesiane o coordinate polari.
Spostando l’utensile dalla posizione reale al punto ausiliario P
H
il
TNC non controlla se il profilo programmato viene danneggiato.
Questo deve essere controllato con la grafica di test!
Nell‘avvicinamento il tratto tra il punto di partenza P
S
e il primo
punto sul profilo P
A
deve essere sufficiente perché l’utensile possa
raggiungere l’avanzamento di lavoro programmato.
Dalla posizione reale al punto ausiliario P
H
il TNC sposta l’utensile
con l’ultimo avanzamento programmato.
Correzione del raggio
La correzione del raggio viene programmata assieme al primo
punto del profilo P
A
nel blocco APPR. I blocchi DEP disattivano
automaticamente la correzione del raggio!
Avvicinamento senza correzione del raggio: Programmando nel
blocco APPR R0, il TNC sposta l’utensile come un utensile con
R = 0 mm e correzione RR! In questo modo viene definita, per le
funzioni APPR/DEP LN e APPR/DEP CT, la direzione con la quale il
TNC sposta l’utensile sul e dal profilo.

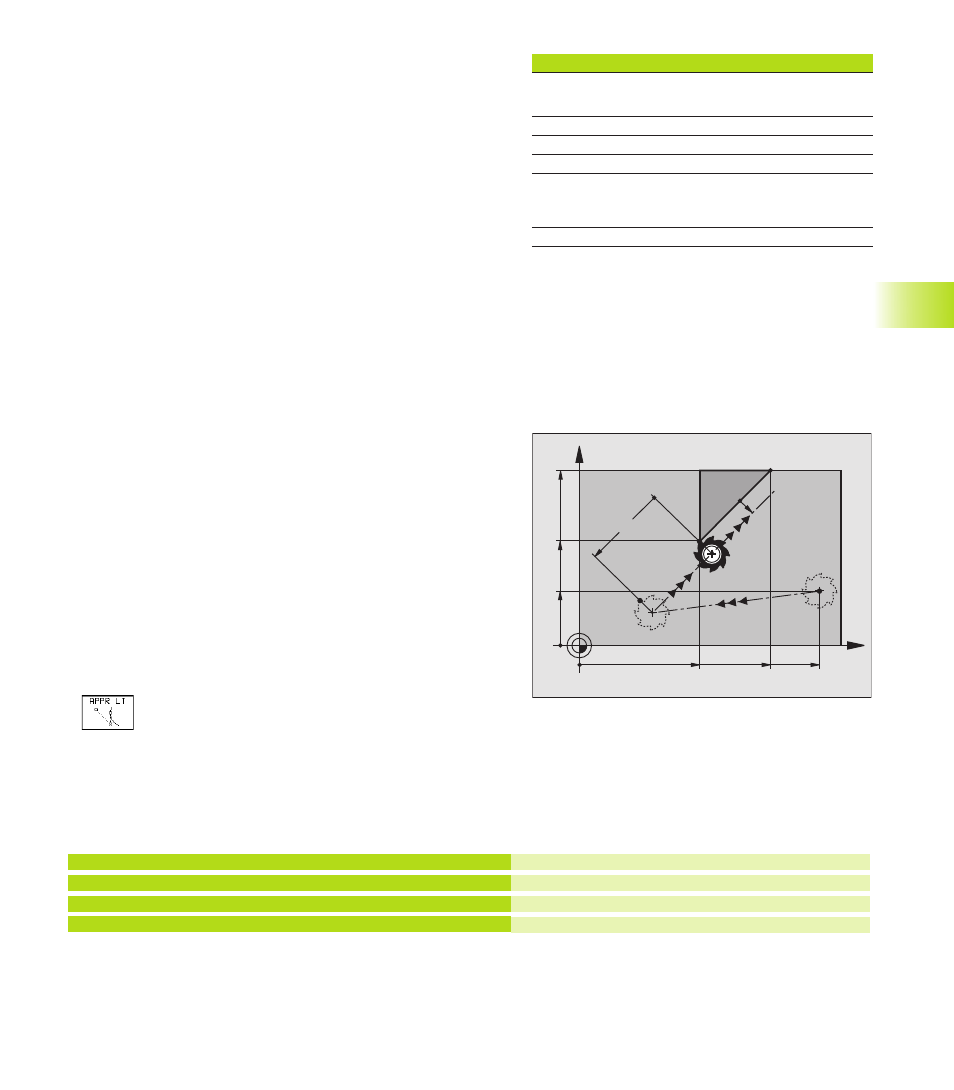

Avvicinamento su una retta con raccordo
tangenziale: APPR LT
Il TNC porta l‘utensile lungo una retta dal punto di partenza P
S
al
punto ausiliario P
H
. Da lì l’utensile si porta sul primo punto del
profilo P
A
su una retta a raccordo tangenziale. P
H
si trova alla
distanza LEN da P
A
.
ú Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza S
ú Aprire il dialogo con il tasto APPR/DEP e il softkey
APPR LT :
ú COORDINATE del primo punto del profilo P
A
ú LEN: distanza del punto ausiliario P
H
dal primo punto
del profilo P
A
ú CORREZIONE DEL RAGGIO per la lavorazione
Esempi di blocchi NC
7 L X+40 Y+10 R0 FMAX M3
8 APPR LT X+20 Y+20 Z-10 LEN15 RR F100
9 L X+35 Y+35
10 L ...
Sigla Significato
APPR ingl. APPRoach =
Avvicinamento
DEP ingl. DEParture = Distacco
L ingl. Line = Retta
C ingl. Circle =Cerchio
T Tangenziale (raccordo
continuo, liscio)
N Normale (perpendicolare)
Avvicinamento di P
S
senza correzione del raggio
P
A
con corr. raggio. RR, dist. da P
H
a P
A
: LEN=15
Punto finale del primo elemento di profilo
Successivo elemento di profilo
X
Y
20
10
20
P
A
RR
P
S
R0
15
P
H
RR
RR
40
35
35
6.3 A
vvicinament
o e distacco da un pr
ofilo
