8.2 Cicli di foratura
X
Z

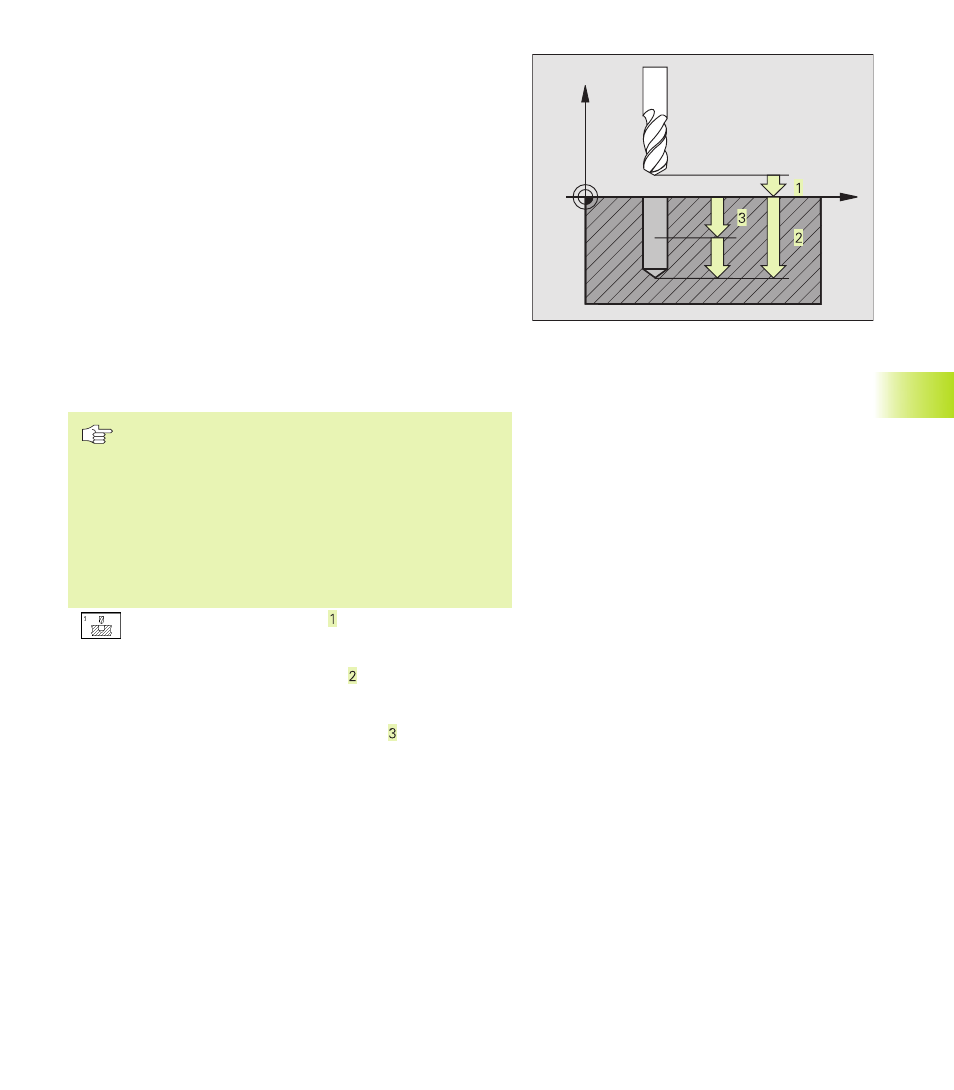

FORATURA PROFONDA (Ciclo 1)
1 L’utensile penetra con l’AVANZAMENTO F programmato dalla
posizione attuale fino alla prima PROFONDITA’ DI
ACCOSTAMENTO
2 In seguito il TNC riporta l’utensile in rapido FMAX alla prima
PROFONDITA’ DI ACCOSTAMENTO, ridotta della distanza di
prearresto t.
3 La distanza di prearresto viene calcolata automaticamente:
■ Profondità di foratura fino a 30 mm: t = 0,6 mm
■ Profondità di foratura oltre 30 mm: t = prof. di foratura/50
distanza massima di prearresto: 7 mm
4 Successivamente l’utensile penetra con l’AVANZAMENTO F
programmato di un ulteriore PROFONDITA’ DI ACCOSTAMENTO
5 Il TNC ripete questa sequenza (da 1 a 4) fino a raggiungere la
PROFONDITA’ DI FORATURA programmata
6 Dal fondo del foro il TNC ritira l’utensile, trascorsa la SOSTA per
la spoglia, con FMAX alla posizione di partenza
Da osservare:
Programmare un’istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con cor-
rezione del raggio R0.
Programmare un’istruzione di posizionamento sul punto
di partenza nell’asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo) .
Il segno del parametro di ciclo ”Profondità” determina la
direzione della lavorazione.
ú DISTANZA DI SICUREZZA (incrementale): distanza
tra la punta dell’utensile (posizione di partenza) e la
superficie del pezzo
ú PROFONDITA’ DI FORATURA (incrementale):
distanza tra la superficie del pezzo e il fondo del foro
(punta del cono di foratura)
ú PROFONDITA’ DI ACCOSTAMENTO (incrementale):
quota di accostamento dell’utensile. Il TNC si porta in
un unico passo fino alla PROFONDITA’ quando:
■ PROFONDITA‘ DI ACCOSTAMENTO e PROFON-
DITA‘ DI FORATURA sono uguali
■ La PROFONDITA’ DI ACCOSTAMENTO è maggiore
della PROFONDITA’ DI FORATURA
La PROFONDITA’ DI FORATURA non deve essere un
multiplo della PROFONDITA’ DI ACCOSTAMENTO
ú TEMPO DI SOSTA in secondi: tempo in cui l’utensile
rimane sul fondo del foro per eseguire la spoglia
ú AVANZAMENTO F: Velocità di avanzamento dell’uten-
sile durante la foratura in mm/min
