12 Sistemi di tastatura 3D 264
Spigolo quale origine, senza conferma dei punti tastati per la
rotazione base
ú Selezione della funzione di tastatura: premere il softkey
PROBING P
ú PUNTI DI TAST. DALLA ROT. BASE?: Negare con il tasto
NO ENT (questa domanda comparirà soltanto in caso di
una precedente rotazione base)
ú Tastare due volte entrambi i bordi del pezzo
ú Introdurre le coordinate dell’origine, confermare con
ENT
ú Conclusione della funzione di tastatura: premere END

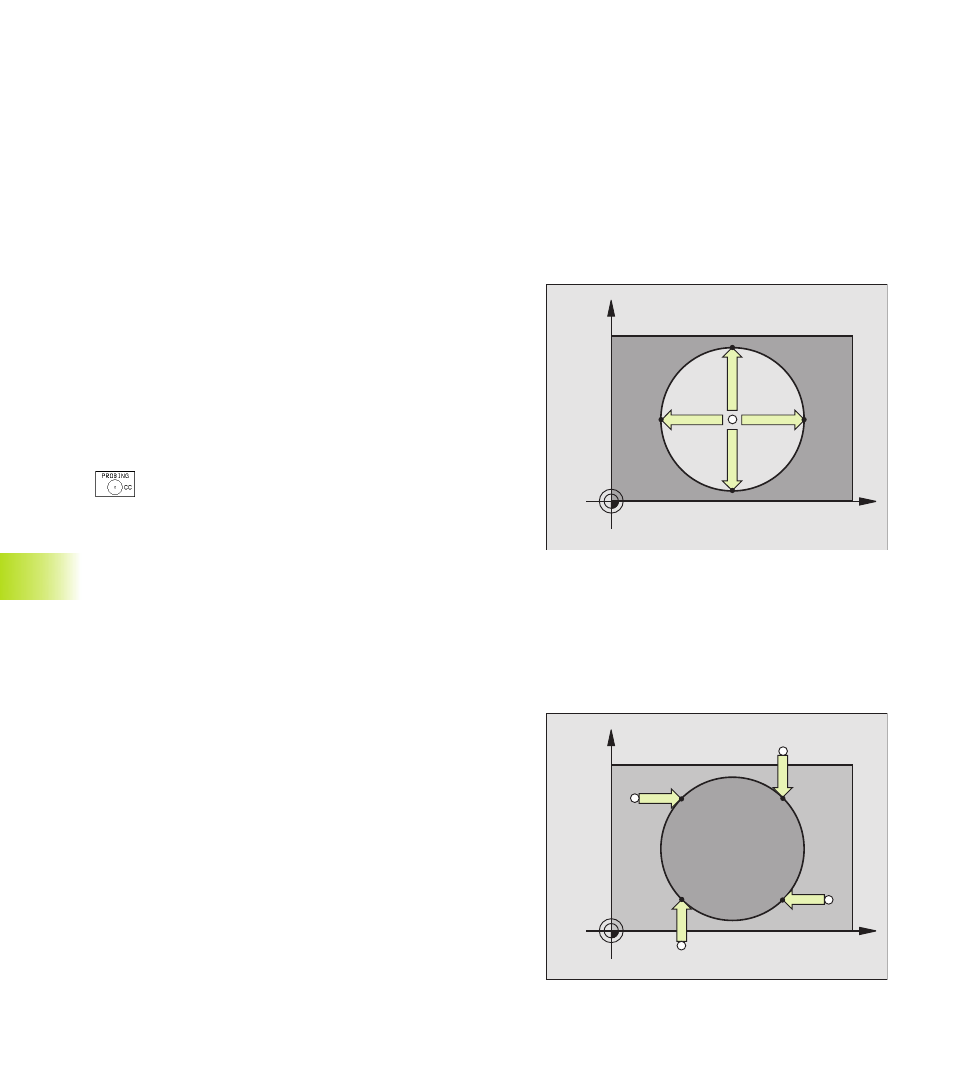

Centro del cerchio quale origine
I centri di fori, tasche circolari, cilindri pieni, perni, isole circolari ecc.
possono essere definiti quali origine.
Cerchio interno:
Il TNC tasta automaticamente la parete circolare interna nelle 4
direzioni assiali.
In caso di cerchi interrrotti (archi di cerchio) la scelta della direzione
di tastatura è libera.
ú Posizionare la sfera di tastatura approx. al centro del cerchio
ú
Selezione della funzione di tastatura: premere il
softkey PROBING CC
ú Tastatura: premere 4 volte il tasto esterno di START. Il
tastatore tasterà uno dopo l’altro 4 punti sulla parete
circolare interna
ú Se si desidera lavorare con misurazione dell’offset
centrale (possibile solo su macchine con orientamento
del mandrino, in funzione dell’impostazione
dell‘MP6160) premere il softkey 180° e tastare
nuovamente 4 punti sulla parete circolare interna
ú Senza misurazione dell’offset centrale: premere END
ú ORIGINE: introdurre nella finestra del menu entrambe
le coordinate del centro del cerchio e confermarle con
il tasto ENT
ú Conclusione della funzione di tastatura: premere END
Cerchio esterno:
ú Posizionare la sfera di tastatura all’esterno del cerchio, vicino al
primo punto da tastare
ú Selezione della direzione di tastatura: selezionare l’asse con i
tasti freccia
ú Tastatura: premere il tasto esterno di START
ú Ripetere la tastatura per i restanti 3 punti. V. fig. in basso a destra
ú Introdurre le coordinate dell’origine e confermarle con ENT
A tastatura terminata il TNC visualizzerà le coordinate attuali del
centro del cerchio e il raggio del cerchio PR.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
12.2 Det
er
minazione dell’or
igine con i sist
emi di tastat
ur
a 3D
