28 4 Programmazione: Generalità, Programmazione file dati,
aiuti di programmazione
Coordinate polari
Se il disegno costruttivo è quotato in modo ortogonale, anche il
programma di lavorazione viene generato nel sistema di coordinate
ortogonali. Per i pezzi con archi di cerchio o con indicazioni
angolari è spesso più semplice definire le posizioni mediante
coordinate polari.
Le coordinate polari definiscono, contrariamente alle coordinate
ortogonali X, Y e Z, le posizioni in un solo piano. Le coordinate
polari hanno il proprio punto zero nel polo CC (CC = centro
cerchio). Una posizione in un piano può essere quindi definita in
modo univoca mediante
■ il raggio delle coordinate polari: distanza dal polo CC alla
posizione.
■ l’angolo delle coordinate polari: angolo tra l’asse di riferimento
dell’angolo e la retta che collega il polo CC con la posizione.

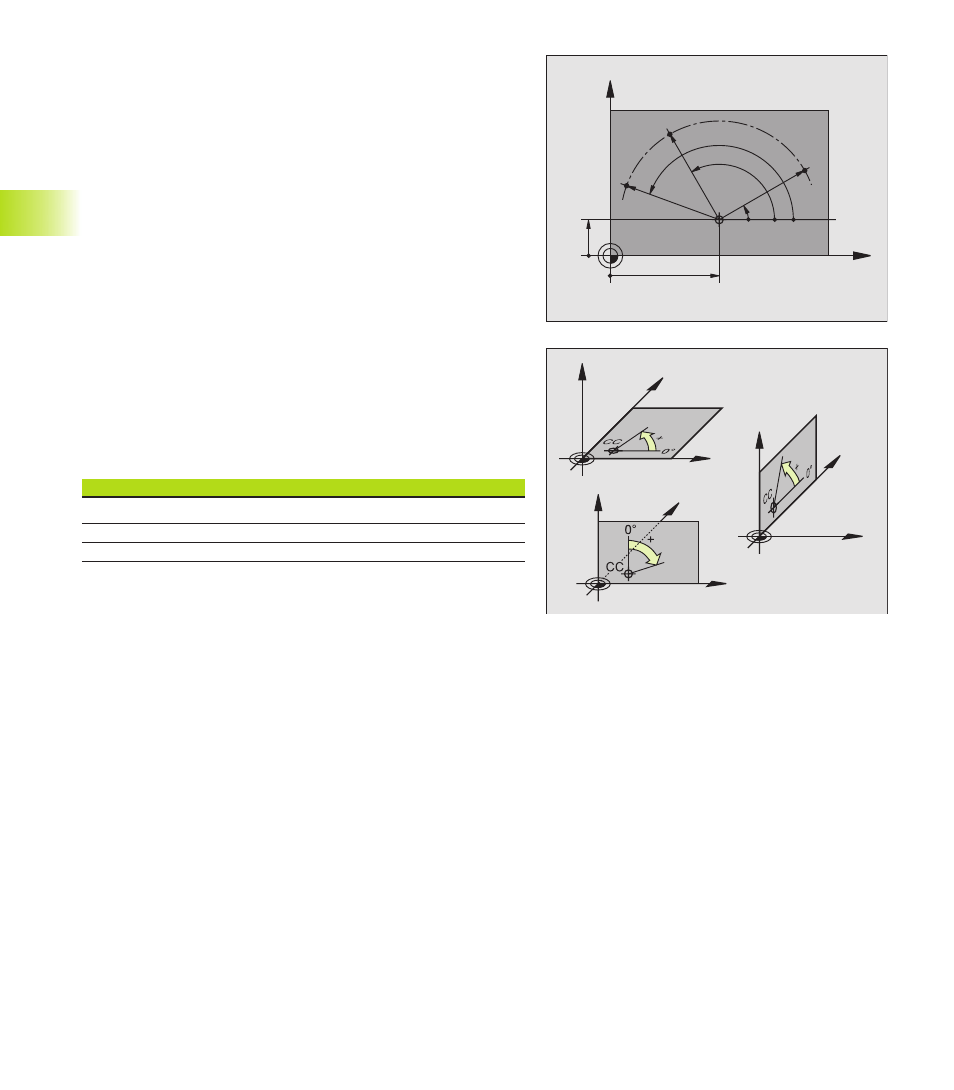

Vedere figura in basso a destra.
Definizione del polo e dell’asse di riferimento dell’angolo
Il polo viene definito mediante due coordinate nel sistema di
coordinate ortogonali in uno dei tre piani. Con questa definizione si
attribuisce in modo univoco anche l’asse di riferimento dell’angolo
per l’angolo PA delle coordinate polari.
Coordinate polari (piano) Asse di riferimento dell‘angolo
X Y +X
YZ +Y
ZX +Z
4.1 Generalità
X
Y
0°
30
10
CC
PR
PA
1
PA
2
PR
PR
PA
3
X
Z Y
X
Z
Y
X
Z
Y
