45 HEIDENHAIN TNC 426

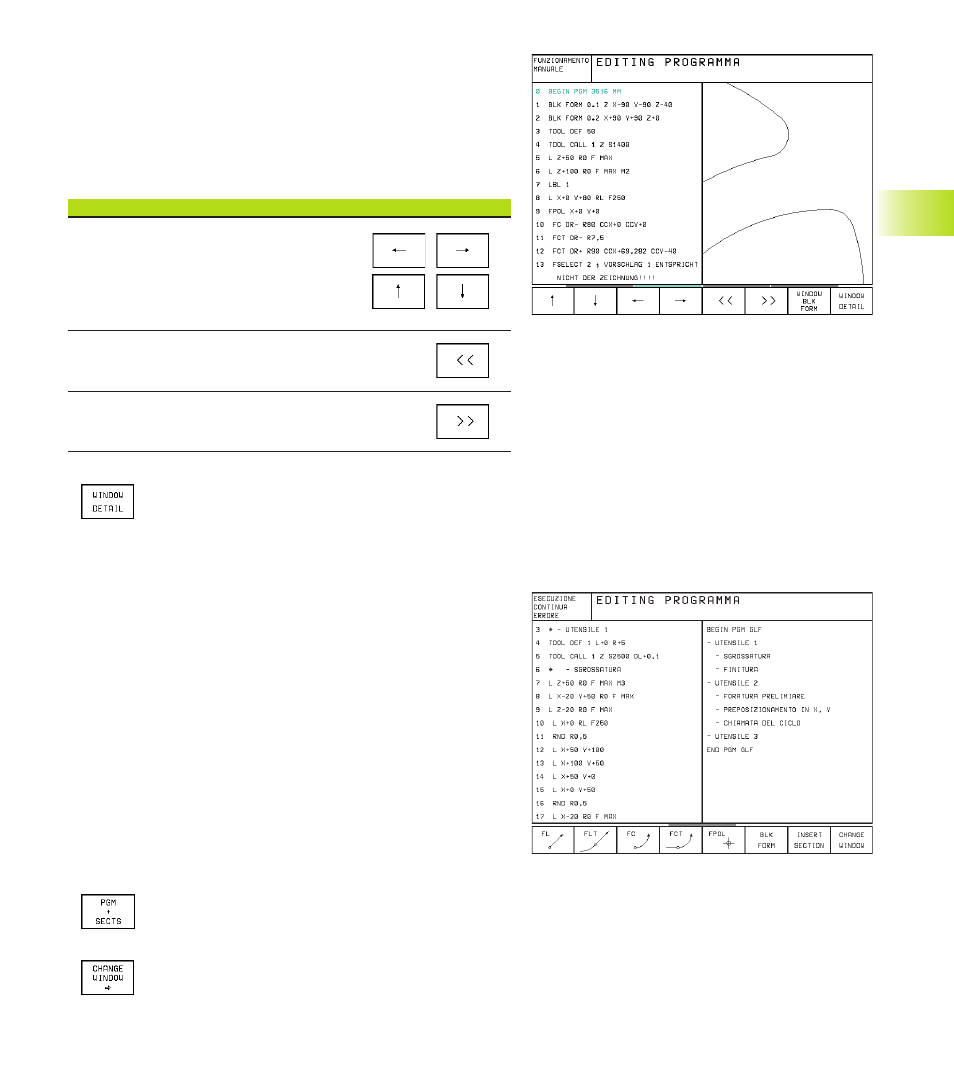

Ingrandimento/riduzione di un dettaglio
La rappresentazione per la grafica può essere definita indivi-
dualmente. Con una cornice si può selezionare il dettaglio da
ingrandire o da ridurre.
ú Selezionare il livello softkey per l’ingrandimento/riduzione di un
dettaglio (secondo livello vedere figura a destra)
Sono disponibili le seguenti funzioni:
Funzione Softkey
Visualizzazione e spostamento della cornice
Per lo spostamento tener premuto il relativo
softkey
Riduzione della cornice:
per la riduzione tener premuto il softkey
Ingrandimento della cornice:
per l‘ingrandimento tener premuto il softkey
ú Con il softkey WINDOW DETAIL confermare il campo
selezionato.
Con il softkey WINDOW BLK FORM si ripristina il dettaglio originale
4.5 Ordinamento dei programmi
Il TNC dà la possibilità di commentare il programma di lavorazione
con brevi blocchi di ordinamento. I blocchi di ordinamento sono testi
brevi (max. 244 caratteri) che rappresentano commenti o titoli per le
successive righe del programma.
Blocchi di ordinamento razionali aumentano la facilità di
orientamento e di comprensione di programmi lunghi e complessi,
facilitando in particolare eventuali modifiche dei programmi in un
secondo momento. I blocchi di ordinamento vengono inseriti nel
programma di lavorazione. E‘ anche possibile rappresentarli, ma
anche elaborarli o completarli in una finestra propria. Per un ordi-
namento di precisione è disponibile un secondo livello: i testi del
secondo livello vengono rappresentati rientrati.
Visualizzazione finestra di ordinamento/cambio della finestra
attiva
ú Visualizzazione finestra di ordinamento: selezionare
la ripartizione dello schermo PGM+SECTS
ú Cambio della finestra attiva: premere il softkey
CHANGE WINDOW
