102 6 Programmazione: programmazione profili
6.6 Traiettorie – Programmazione libera
dei profili FK
Generalità
I disegni dei pezzi non a norme NC contengono spesso dati di
coordinate che non possono essere inseriti con i tasti di funzione
grigi. Può verificarsi p. es. che
■ le coordinate note si trovino sull’elemento del profilo o nelle sue
vicinanze,
■ i dati delle coordinate si riferiscano ad un altro elemento di profilo
oppure
■ siano note le indicazioni di direzione e quelle relative
all’andamento del profilo.
Tali dati si programmano direttamente sul TNC con la funzione
”Programmazione libera dei profili FK”. Il TNC calcolerà il profilo dai
dati di coordinate noti e supporta il dialogo di programmazione con

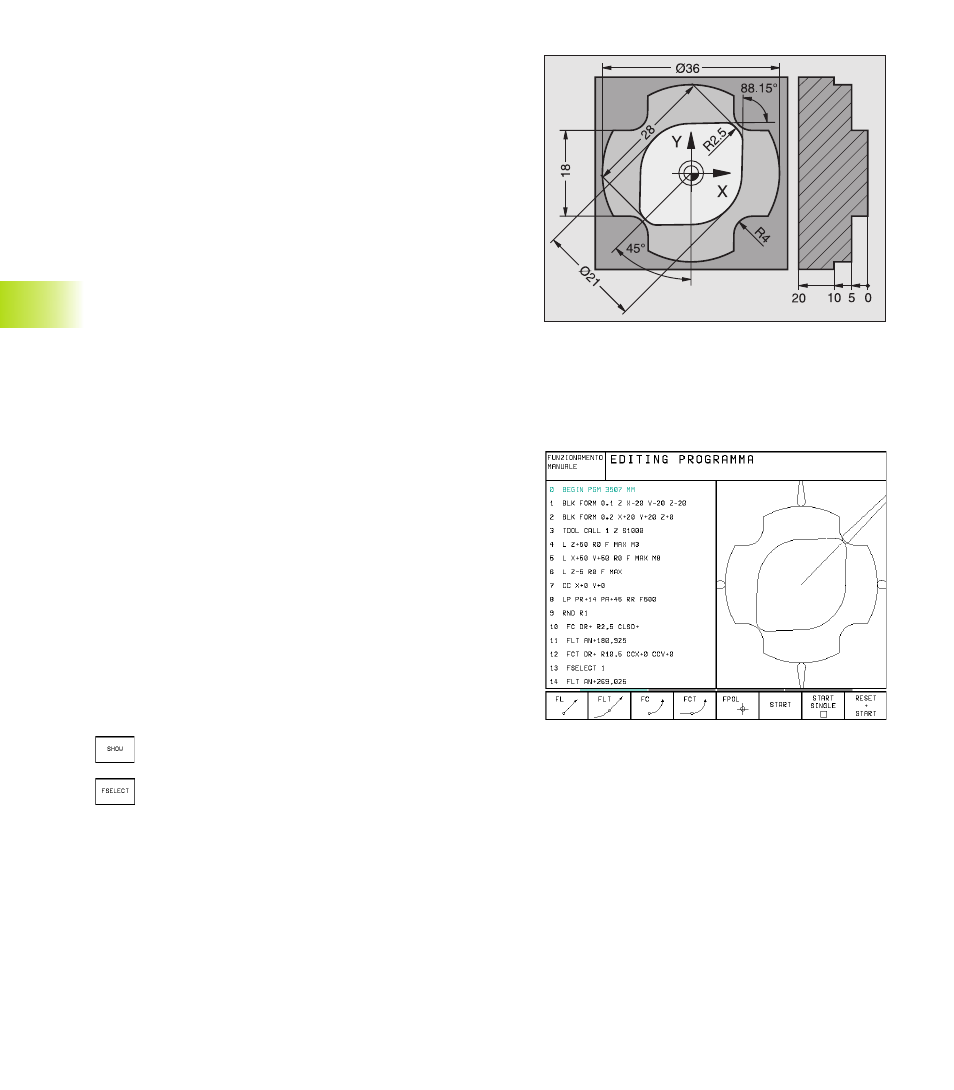

la grafica FK interattiva. La figura in alto a destra illustra delle quote
inseribili nel modo più semplice tramite la programmazione FK.
Grafica per la programmazione FK
Con dati di coordinata incompleti è spesso impossibile definire in
modo univoco il profilo di un pezzo. In questo caso il TNC visualizza
con la grafica FK le possibili soluzioni fra le quali l’operatore può
scegliere quella corretta. La grafica FK visualizza il profilo del pezzo
in vari colori:
Bianco L’elemento di profilo è completamente definito
Verde I dati inseriti consentono più soluzioni; l’operatore ne
sceglie quella corretta
Rosso I dati inseriti non sono sufficienti per il calcolo
dell‘elemento di profilo; occorre inserire ulteriori dati
Quando i dati inseriti consentono più soluzioni, e quindi l’elemento
di profilo viene visualizzato in verde, occorre scegliere il profilo
corretto come segue:
ú Premere il softkey SHOW tante volte finché verrà
visualizzato l‘elemento di profilo corretto
ú L’elemento di profilo visualizzato corrisponde al
disegno: confermarlo con il softkey FSELECT
Gli elementi di profilo visualizzati in verde dovrebbero essere
confermati al più presto con FSELECT, per ridurre il numero delle
soluzioni per gli elementi successivi.
