90 6 Programmazione: programmazione profili
Traiettoria circolare CR con raggio prestabilito
L’utensile si sposta su una traiettoria circolare avente il raggio R.
ú Inserire le COORDINATE del punto finale dell’arco di
cerchio
ú RAGGIO R
Attenzione: Il segno definisce la grandezza dell’arco di
cerchio!
ú SENSO DI ROTAZIONE DR
Attenzione: Il segno definisce se la curvatura è
concava o convessa!
Ove necessario:
ú AVANZAMENTO F
ú FUNZIONE AUSILIARIA M

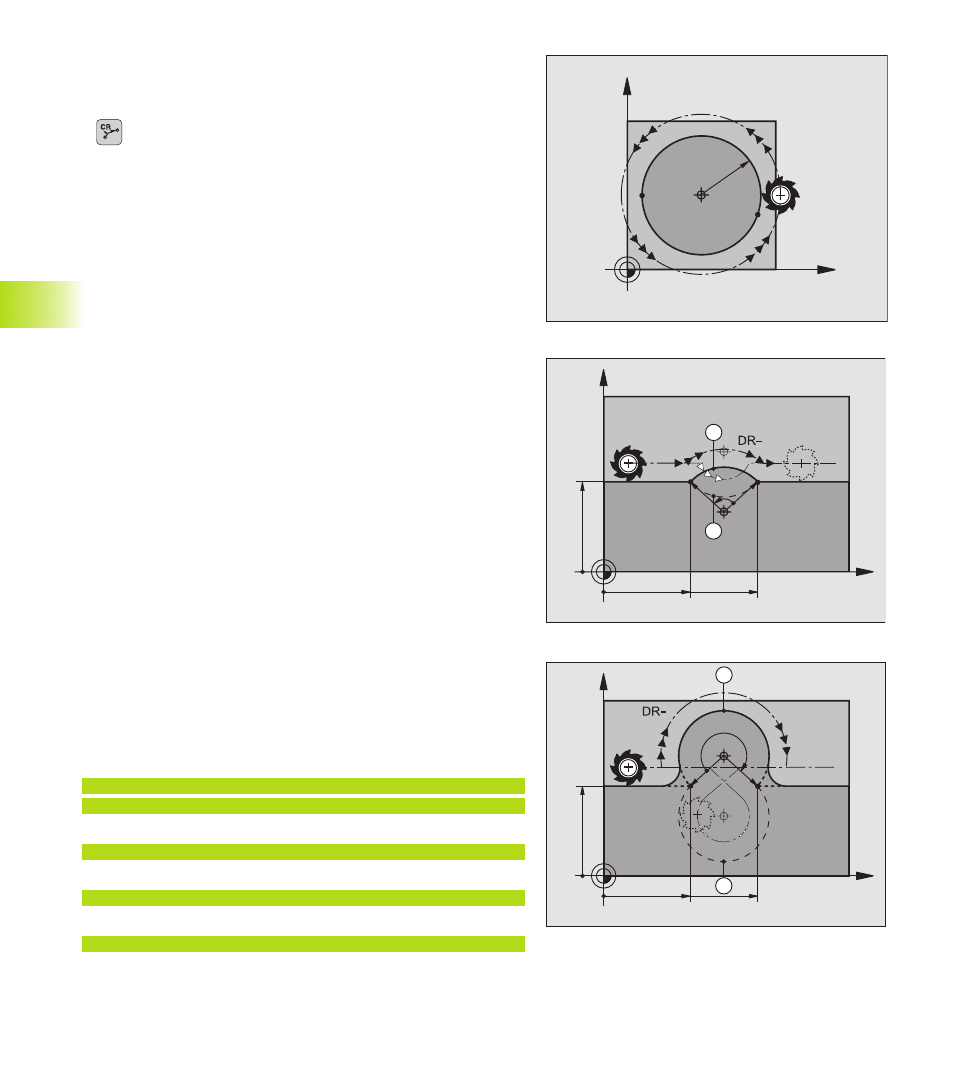

Cerchio pieno
Per un cerchio pieno programmare due blocchi CR consecutivi:
Il punto finale del primo semicerchio è contemporaneamente punto
di partenza del secondo semicerchio e il punto finale del secondo
semicerchio è punto di partenza del primo. Vedere la figura in alto a
destra.
Angolo al centro CCA e raggio dell’arco di cerchio R
Il punto di partenza e il punto finale sul profilo possono essere
collegati mediante quattro diversi archi di cerchio, aventi lo stesso
raggio:
Arco di cerchio minore: CCA<180°
Raggio con segno positivo R>0
Arco di cerchio maggiore: CCA>180°
Raggio con segno negativo R<0
Tramite il senso di rotazione si definisce se l’arco di cerchio deve
essere curvato verso l’esterno (convesso) o verso l’interno
(concavo) :
Convesso: senso di rotazione DR– (con correzione del raggio RL)
Concavo: senso di rotazione DR+ (con correzione del raggio RL)
Esempio di blocchi NC
Vedere figure al centro e in basso a destra
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR– (Arco 1)
oppure
11 CR X+70 Y+40 R+20 DR+ (Arco 2)
oppure
11 CR X+70 Y+40 R-20 DR- (Arco 3)
oppure
11 CR X+70 Y+40 R-20 DR+ (Arco 4)
Tener presente le avvertenze della pagina successiva!
