10

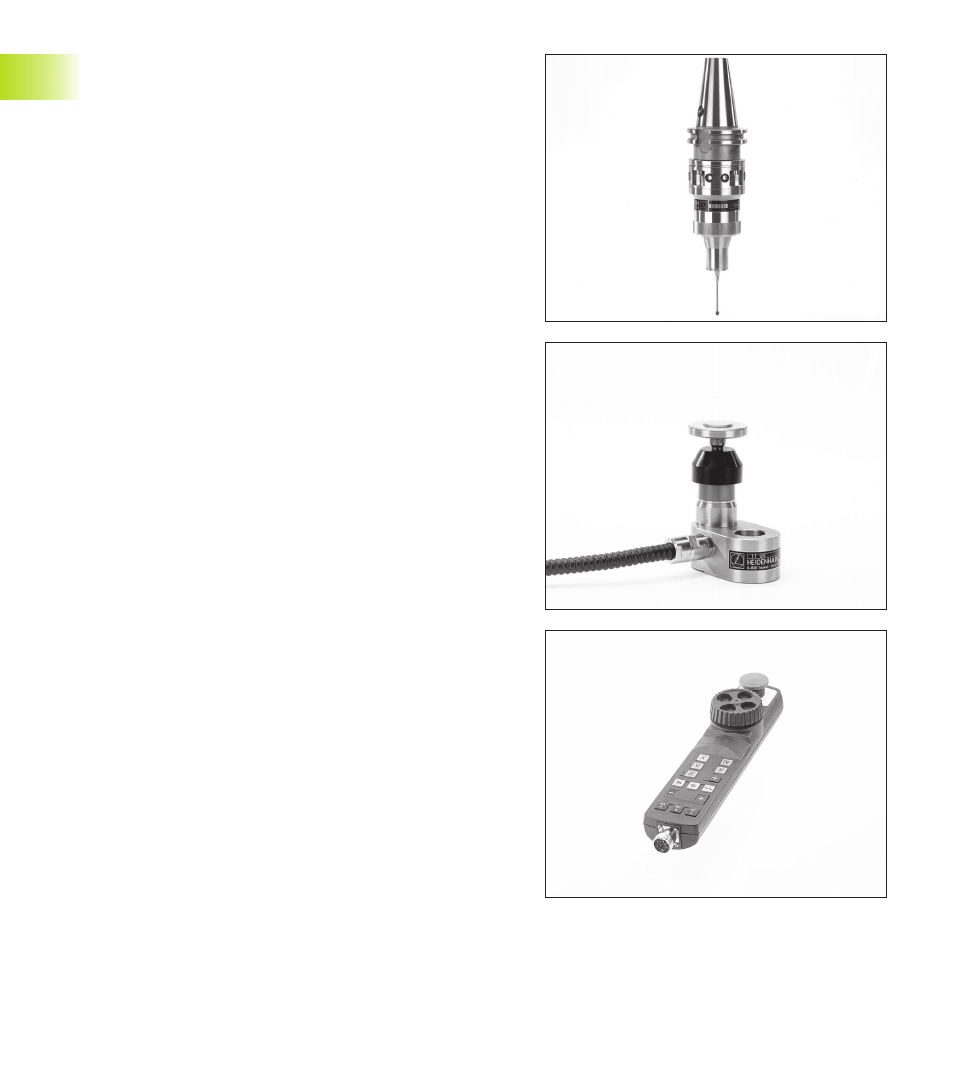

1.5 Accessori: sistemi di tastatura 3D e
volantini elettronici HEIDENHAIN
Sistemi di tastatura 3D
Con i vari sistemi di tastatura 3D HEIDENHAIN si possono
■ Allineare automaticamente i pezzi
■ Impostare gli indici di riferimento in modo rapido e preciso
■ Eseguire misurazioni sul pezzo durante l’esecuzione del program-
ma
■ Digitalizzare profili 3D (opzione)
■ Misurare e controllare gli utensili
Sistemi di tastatura digitali TS 220 e TS 630
Questi sistemi di tastatura sono particolarmente adatti per l’allinea-
mento automatico dei pezzi, per l’impostazione degli indici di riferi-
mento e per le misurazioni sui pezzi. Il TS 220 trasmette i segnali
via cavo e rappresenta una soluzione economica per la
digitalizzazioni non frequenti.
Per le macchine con cambio utensile è particolarmente adatto il
TS 630 che trasmette i segnali mediante raggi infrarossi.
Principio di funzionamento: nei sistemi di tastatura digitali
HEIDENHAIN un sensore ottico, non soggetto ad usura, registra la
deflessione del tastatore. Il sensore attiva la memorizzazione del
valore reale della posizione attuale del tastatore.
Nella digitalizzazione il TNC genera dai valori rilevati un program-
ma con blocchi lineari in formato HEIDENHAIN. Questo programma
potrà essere ulteriormente elaborato su un PC con il software di
elaborazione SUSA, per calcolare p.es. altre forme d’utensili, altri
raggi d’utensile o forme positive/negative. Quando la sfera del
tastatore è identica al raggio della fresa questi programmi sono
direttamente eseguibili.
Sistema di tastatura utensili TT 120 per la misurazione utensili
Il TT 120 è un sistema di tastatura 3D automatico per la misurazione
e il controllo di utensili. Il TNC mette a disposizione 3 cicli che con-
sentono la determinazione del raggio e della lunghezza dell’uten-
sile con mandrino fermo o rotante.
Grazie alla sua esecuzione robusta e all’elevato grado di protezio-
ne, questo apparecchio risulta insensibile al contatto con refrigeran-
ti e trucioli. Il segnale viene generato da un sensore ottico, non sog-
getto ad usura, caratterizzato da un’elevata affidabilità.
Volantini elettronici HR
I volantini elettronici facilitano lo spostamento manuale e preciso
degli assi. Il percorso di spostamento per giro del volantino è
selezionabile in un ampio campo. Oltre ai volantini ad incasso
HR 130 e HR 150 è disponibile anche il volantino portatile
HEIDENHAIN HR 410.
