169 HEIDENHAIN TNC 426
8.5 Cicli SL
A
C D
B
X
Y
A B
S
1
S
2
PROFILO (Ciclo 14)
Nel ciclo 14 (profilo) vengono elencati tutti i sottoprogrammi da
sovrapporsi per formare un determinato profilo.
Da osservare:
Il ciclo 14 è DEF attivo, cioè è attivo a partire dalla sua
definizione nel programma
Nel ciclo 14 si possono specificare al massimo 12
sottoprogrammi (segmenti di profilo)
ú NUMERI LABEL PER IL PROFILO: si devono inserire
tutti i numeri di label dei singoli sottoprogrammi da
sovrapporre per l‘esecuzione del profilo. Ogni numero
deve essere confermato con il tasto ENT e
l‘inserimento dei dati deve essere concluso con il tasto
END.

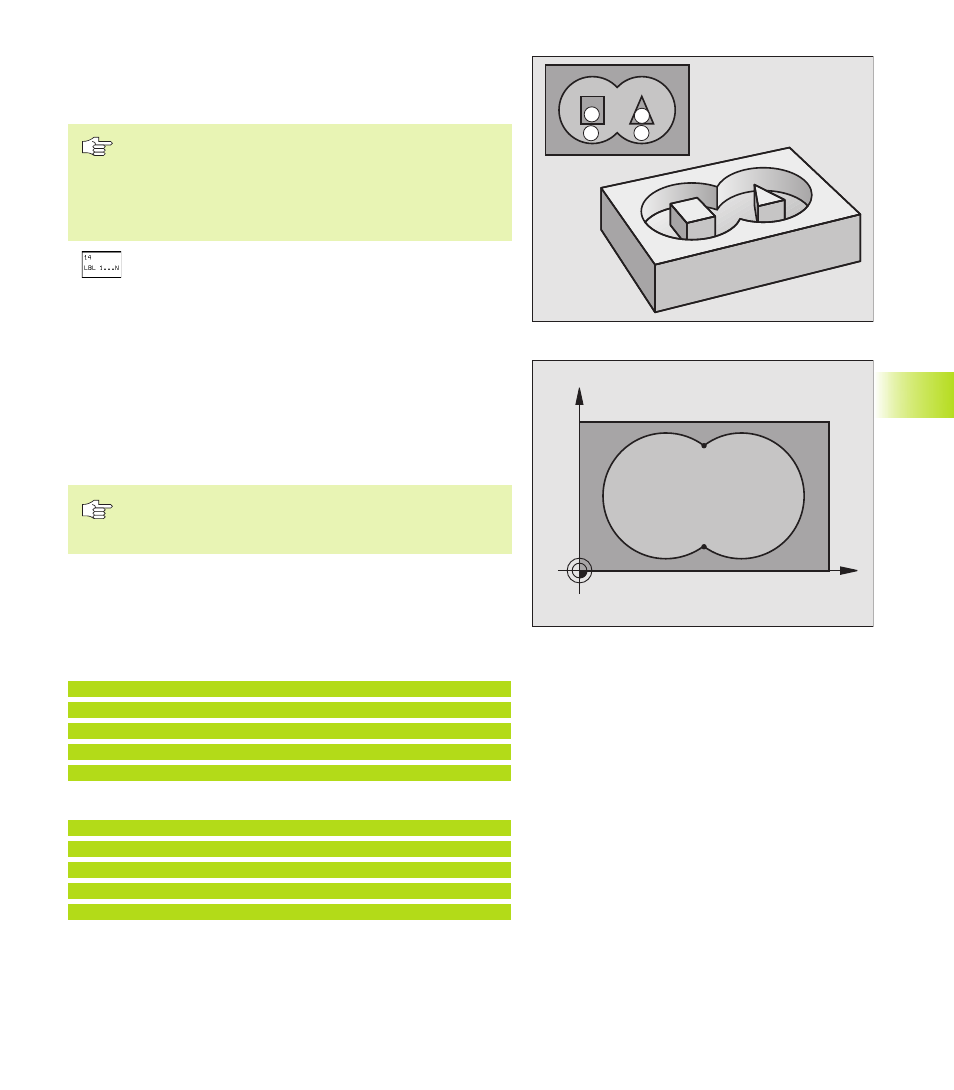

Profili sovrapposti
Tasche ed isole possono essere sovrapposte per formare un nuovo
profilo. In questo modo si può ingrandire la superficie di una tasca
con una tasca sovrapposta o impicciolire un‘isola.
Sottoprogrammi; tasche sovrapposte
I seguenti esempi di programma sono sottoprogrammi di
profilo che vengono chiamati in un programma principale
del ciclo 14 PROFILO.
Le tasche A e B si sovrappongono.
I punti di intersezione S
1
e S
2
vengono calcolati dal TNC, non
occorre programmarli.
Le tasche vengono programmate quali cerchi pieni.
Sottoprogramma 1: Tasca sinistra
15 LBL 1
16 L X+10 Y+50 RR
17 CC X+35 Y+50
18 C X+10 Y+50 DR-
19 LBL 0
Sottoprogramma 2: Tasca destra
20 LBL 2
21 L X+90 Y+50 RR
22 CC X+65 Y+50
23 C X+90 Y+50 DR-
24 LBL 0
