283 HEIDENHAIN TNC 426
13.6 Digitalizzazione con assi di r
otazione
Y
X
Z
L A
13.6 Digitalizzazione con assi di
rotazione
Utilizzando un tastatore continuo è possibile eseguire con assi di
rotazione una digitalizzazione a meandri (ciclo 6) a passate contigue
(ciclo 8) o a linee isometriche (ciclo 7). In ogni caso occorre introdurre
nel ciclo CAMPO il relativo asse di rotazione. Il TNC interpreta i valori
degli assi di rotazione come gradi.
Utilizzando un tastatore digitale si può utilizzare per la digitalizzazione
con assi di rotazione esclusivamente il ciclo 18 RIGA. L’asse di
rotazione deve essere definito quale asse delle passate.
Dati di digitalizzazione
Il file dei dati di digitalizzazione contiene i dati degli assi definiti nel
ciclo CAMPO.
Il TNC non visualizzerà alcun BLK FORM, perché la
rappresentazione grafica degli assi di rotazione non è possibile
La modalità di visualizzazione dell’asse di rotazione de-
ve essere uguale per la digitalizzazione e per la fresa-
tura (riduzione visualizzazione ad un valore inferiore a
360° o nessuna riduzione della visualizzazione).
Sistema di tastatura con misurazione: ciclo RIGA con asse di
rotazione

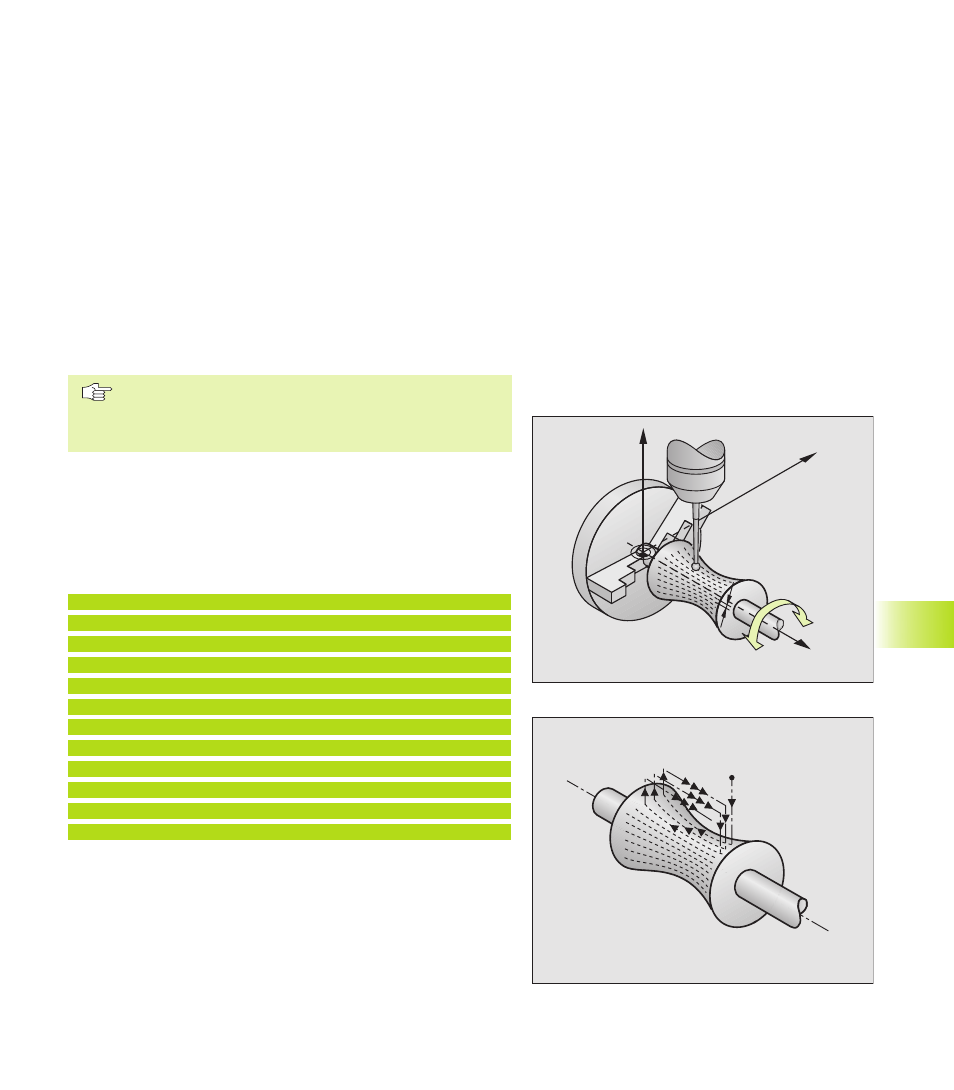

Definendo nel parametro DIREZIONE LINEE un asse lineare (p.es.
X) il TNC ruota, alla fine della passata, l’asse di rotazione definito
nel ciclo CAMPO (p.es. A) della distanza DIST. L. Vedere figure a
destra.
Esempi di blocchi NC
30 TCH PROBE 5.0 CAMPO
31 TCH PROBE 5.1 PGMNAME: DATRND
32 TCH PROBE 5.2 Z X+0 A+0 Z+0
33 TCH PROBE 5.3 X+85 A+270 Z+25
34 TCH PROBE 5.4 ALT.: 50
...
60 TCH PROBE 18.0 RIGHE
61 TCH PROBE 18.1 DIREZ.: X
ANGOLO: 0 ALT.: 25
62 TCH PROBE 18.2 F1000
MIN.DIST.LINEE: 0.2 DIST.L: 0.5
DIST.P: 0.5 TOLL: 0.1 DIST.: 2
