7 Programmazione: Funzioni ausiliarie 120
X
Y
T
A
R
7.4 F
unzioni ausiliar
ie per tr
aiet
to
ri
e
Inserimento di un cerchio di arrotondamento tra
tratti di rette: M112
Comportamento standard
Nei blocchi di posizionamento senza correzione del raggio il TNC
ferma l’utensile brevemente in corrispondenza di spigoli (arresto di
precisione).
Nei blocchi di programma con correzione del raggio (RR/RL) il TNC
aggiunge automaticamente un cerchio di raccordo in corrispon-
denza di spigoli esterni.
M112 viene adattata dal costruttore della macchina alla
macchina stessa. Consultare il Manuale della macchina!
Comportamento con M112

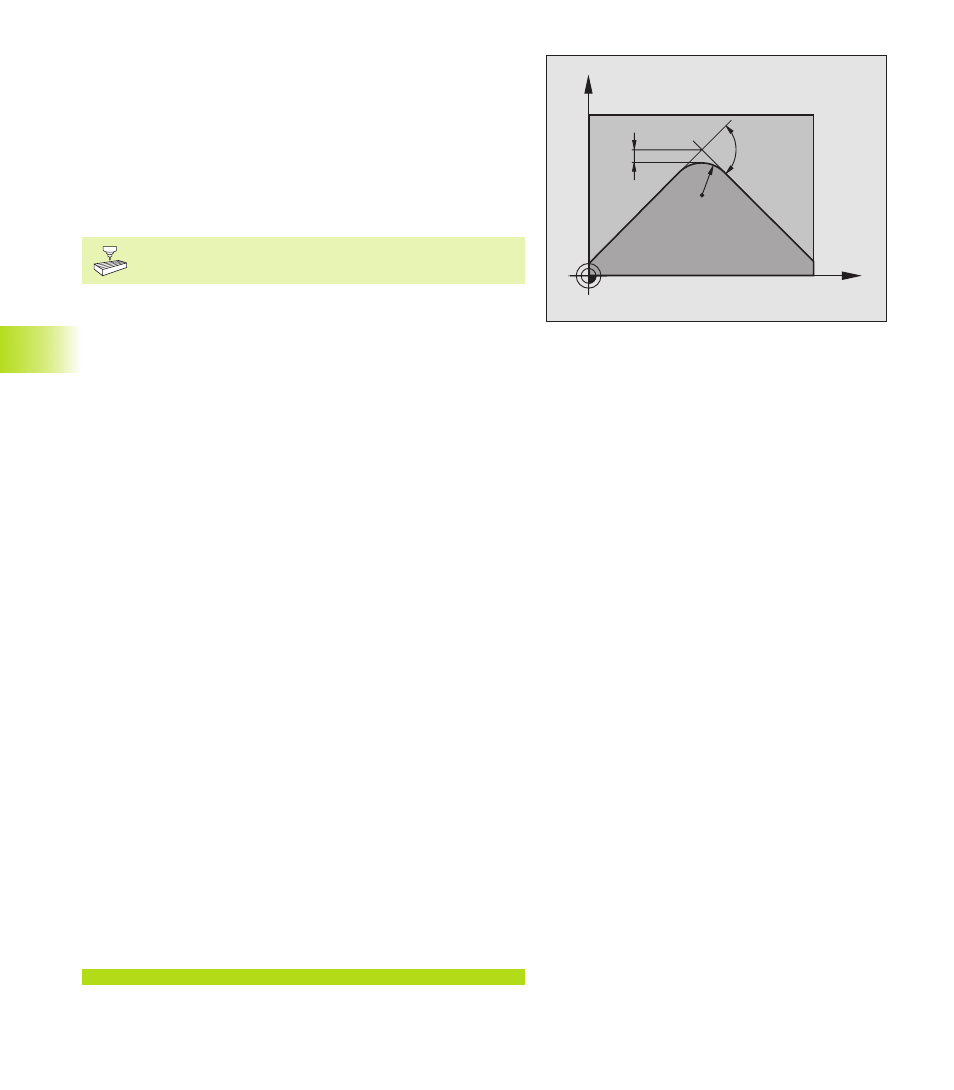

Il TNC inserisce tra tratti di rette non corretti dei cerchi di
arrotondamento: vedere figura a destra. In questo contesto il TNC
terrà in considerazione:
■ lo scostamento massimo ammesso, inserito tramite T, dal profilo
programmato (non inserendo alcun valore di scostamento, il TNC
lo considera come ”infinito”)
■ la lunghezza delle due rette nella cui intersezione deve essere
inserito il cerchio di arrotondamento
■ l’avanzamento programmato (potenziometro di regolazione
dell‘avanzamento su 150%) e l’accelerazione periferica (viene
definita dal costruttore mediante parametri macchina)
Da questi valori il TNC calcolerà il cerchio di arrotondamento con il
raggio più piccolo possibile. Se nella lavorazione l’avanzamento
risultasse troppo elevato per il cerchio di arrotondamento calcolato,
il TNC riduce quest’avanzamento automaticamente.
La distanza T ammessa deve essere inferiore alla distanza tra punti
programmati.
Angolo limite A
Inserendo un angolo limite A, il TNC terrà conto, nel calcolo del
cerchio di arrotondamento, dell’avanzamento programmato soltanto
se l’angolo di variazione della direzione è maggiore all’angolo
limite programmato.
Inserimento di M112 in un blocco di posizionamento
Inserendo M112 in un blocco di posizionamento, il TNC continua il
dialogo e chiede lo scostamento T ammesso e l’angolo limite A.
T può essere definito anche tramite parametri Q.
Vedere ”10 Programmazione: parametri Q”
Durata dell’azione
M112 è attiva nella modalità con preimpostazione della velocità e
con errore di inseguimento.
M112 è attiva dall’inizio del blocco.
Disattivazione: inserire M113
Esempio di blocco NC
L X+123.723 Y+25.491 R0 F800 M112 T0.01 A10
