13.3 Digitalizzazione a meandri

Sistema di tastatura digitale: ciclo di digitalizzazione
6 MEANDRI

Sistema di tastatura di misurazione: ciclo di digitalizzazione
16 MEANDRI

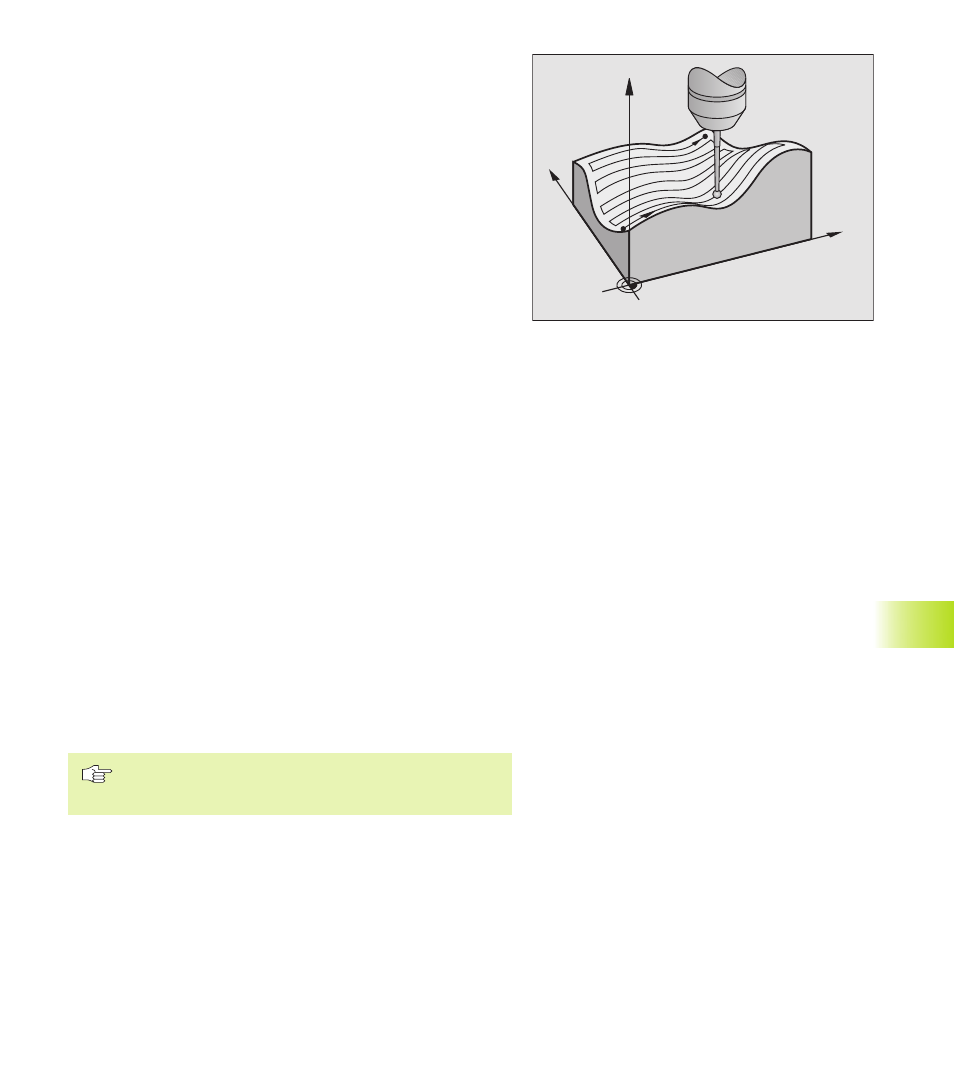

Con il ciclo di digitalizzazione MEANDRI i contorni 3D vengono
digitalizzati a meandri. Questo procedimento è particolarmente adatto
a forme relativamente piatte. Desiderando rielaborare i dati digitalizzati
con il software HEIDENHAIN SUSA, occorre effettuare la
digitalizzazione a meandri.

Per la digitalizzazione selezionare un asse del piano di lavoro nel quale
il tastatore, partendo dal punto MIN del piano di lavoro si por-ta, in
direzione positiva dello stesso, fino al limite del campo. Al limite del
campo il tastatore si sposta della distanza tra le linee e ritorna sulla
linea nuova. All’altra estremità della linea, il tastatore si sposta
nuovamente della distanza tra linee. Questa operazione si ripete fino
alla tastatura completa di tutto il campo.

Al termine della digitalizzazione il tastatore viene portato alla
DISTANZA DI SICUREZZA.

Durante la digitalizzazione con il tastatore continuo il TNC memorizza
le posizioni in corrispondenza delle quali si verificano forti cambi di
direzione, fino ad un massimo di 1000 posizioni per riga. Nella riga
successiva il TNC ridurrà automaticamente l’avanzamento di
digitalizzazione quando il tastatore si avvicinerà a questi punti critici,
migliorando in questo modo i risultati di tastatura.

Punto di partenza

Coordinate del punto MIN nel piano di lavoro dal ciclo 5 CAMPO o
dal ciclo 15 CAMPO,
coordinata asse mandrino = DISTANZA DI SICUREZZA

Posizionamento automatico sul punto di partenza:

pri-

ma nell‘asse del mandrino alla DISTANZA DI SICUREZZA poi nel
piano di lavoro

Avvicinamento al profilo
Il tastatore si avvicina al profilo in direzione negativa dell’asse del
mandrino. Il TNC memorizza le coordinate della posizione nella quale il
tastatore tocca il profilo.

Nel programma di lavorazione occorre definire il ciclo di
digitalizzazione CAMPO prima del ciclo di digitalizzazione
MEANDRI.
