273 HEIDENHAIN TNC 426
13.2 Pr
ogr
ammazione dei cicli di digitalizzazione
Y
X
Z
MAX
Z
S
MIN
I cicli di digitalizzazione devono essere programmati per gli
assi principali X, Y, Z e per gli assi di rotazione A, B, C.
Durante la digitalizzazione le conversioni di coordinate o la
rotazione base non devono essere attive.
Il TNC emette il BLK FORM assieme al file dei dati di
digitalizzazione, ingrandendo il pezzo grezzo definito nel
ciclo CAMPO del valore doppio impostato nell’ MP6310
(per il sistema di tastatura di misurazione ).
13.2 Programmazione dei cicli di
digitalizzazione
ú Premere il tasto TOUCH PROBE
ú Selezionare con i tasti freccia il ciclo di digitalizzazione
desiderato
ú Confermare la selezione premendo il tasto ENT
ú Rispondere alle domande di dialogo del TNC: introdurre i relativi
valori sulla tastiera e confermarli singolarmente con il tasto ENT.
Quando il TNC avrà ricevuto tutte le informazioni necessarie, es-
so terminerà automaticamente la definizione del ciclo. Le informa-
zioni relative ai singoli parametri sono riportate in questo capitolo,
nelle descrizioni individuali dei cicli.
Definizione del campo di digitalizzazione
Per la definizione del campo di digitalizzazione sono disponibili
due cicli. Con il ciclo 5 CAMPO è possibile definire un campo a for-
ma di parallelepipedo, entro il quale viene tastata la forma. Per il si-
stema di tastatura continuo si può selezionare in alternativa, tramite
il ciclo 15 CAMPO, una tabella punti, nella quale i limiti del campo
sono definiti da una sagoma poligonale libera.

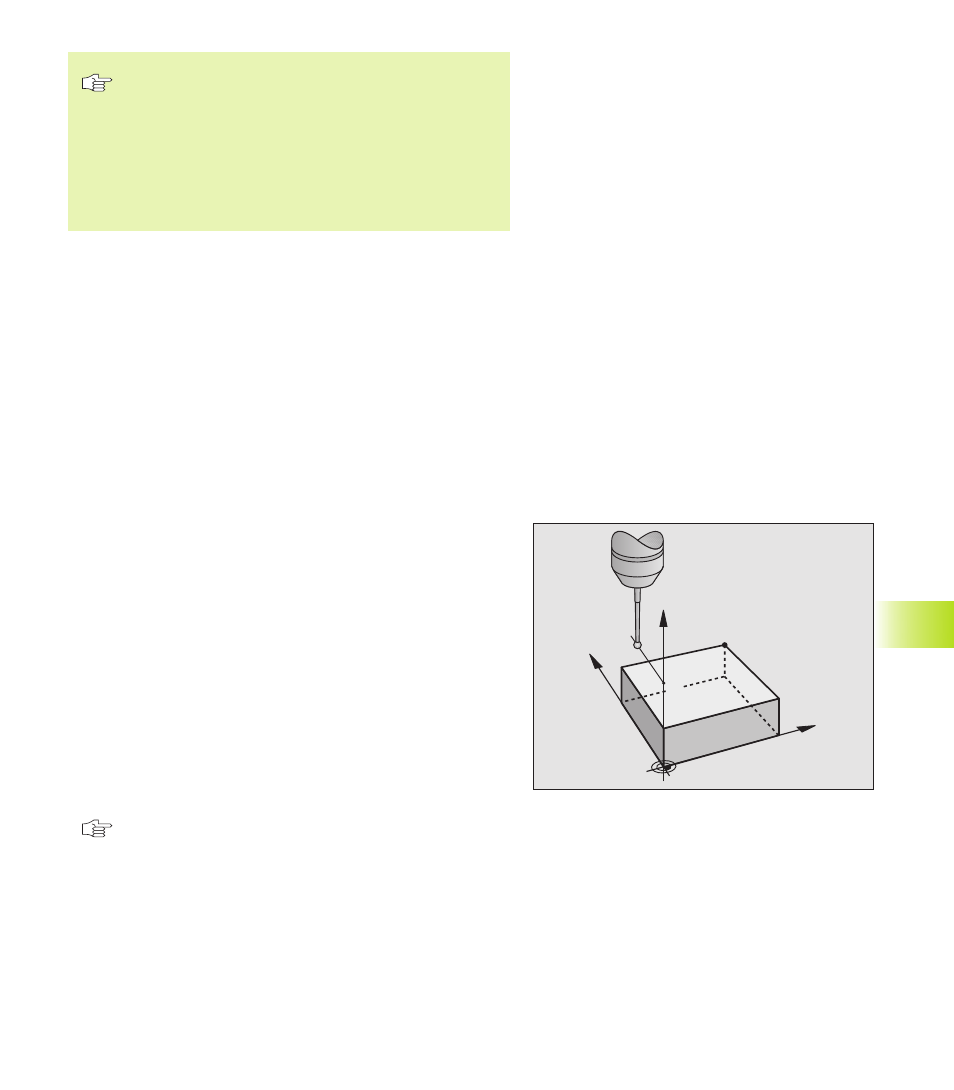

Definizione di un campo di digitalizzazione parallelepipedo
Il campo di digitalizzazione viene definito, come nella definizione
del pezzo grezzo BLK FORM, quale parallelepipedo mediante
l’indicazione delle coordinate minime e massime nei tre assi principali
X, Y e Z. Vedere figura a destra.
ú
PGM NAME DATI DI DIGITALIZZAZIONE: nome del file dati per la
memorizzazione dei dati digitalizzati.
Compilare nel menu a video per la configurazione
dell’interfaccia dati il nome completo del percorso, nel
quale il TNC deve memorizzare i dati di digitalizzazione
ú ASSE TCH PROBE: inserire l’asse del tastatore
ú PUNTO MIN CAMPO: punto min del campo di digitalizzazione
ú PUNTO MAX CAMPO: punto max del campo di digitalizzazione
ú DISTANZE DI SICUREZZA: posizione sull’asse del tastatore che
esclude la collisione tra tastatore e profilo da tastare.
