TORNITURA (Ciclo 202)
La macchina e il TNC devono essere predisposti dal
costruttore per l’utilizzo del ciclo 202.

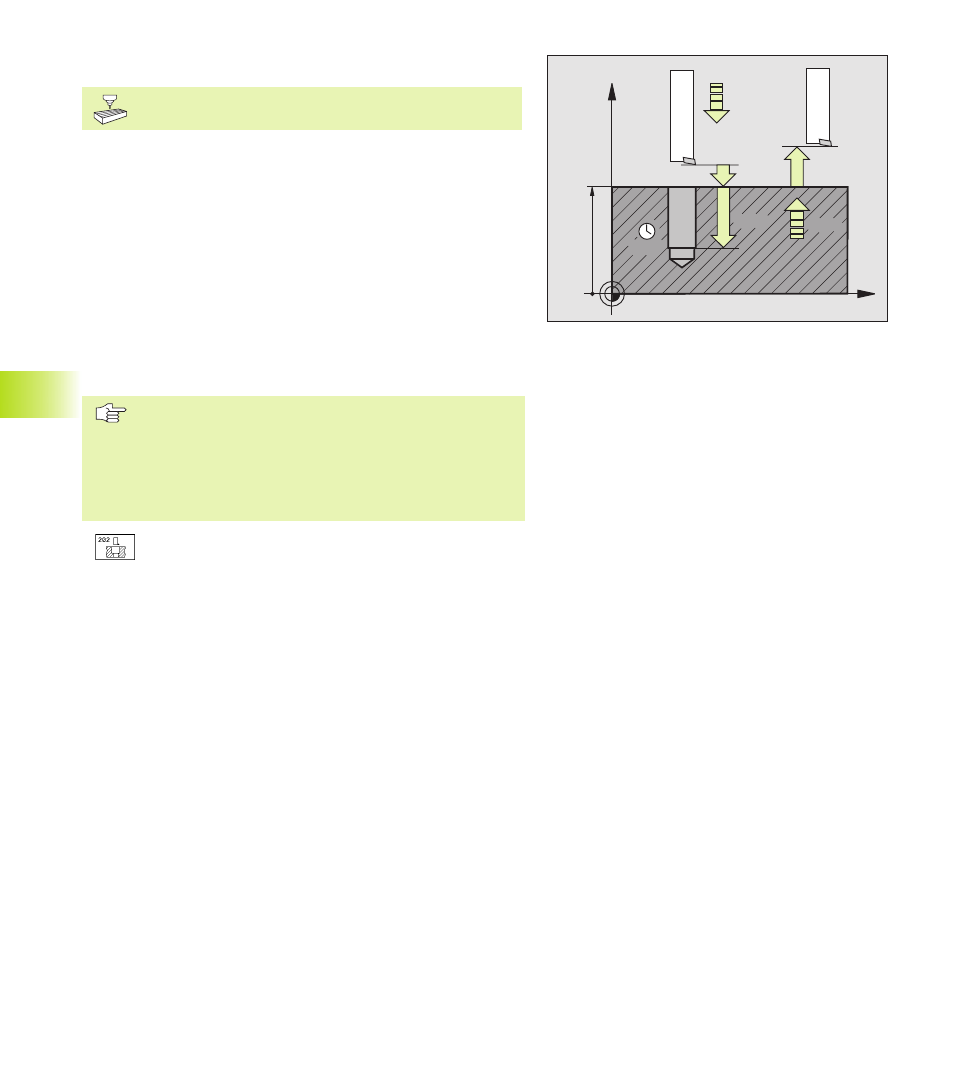

1 Il TNC posiziona l’utensile nell’asse del mandrino in rapido FMAX
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L’utensile penetra con l’AVANZAMENTO DI FORATURA sino alla
PROFONDITA’
3 Sul fondo del foro l’utensile sosta, se programmato, con il mandri-
no in funzione per eseguire la spoglia
4 Successivamente il TNC orienta il mandrino sulla posizione 0°
5 Se si seleziona il disimpegno, il TNC disimpegna l’utensile nella
direzione programmata di 0,2 mm (valore fisso)
6 Successivamente il TNC porta l’utensile con VELOCITA’ DI
AVANZAMENTO RITORNO alla DISTANZA DI SICUREZZA e da
lì, se programmato, con FMAX alla 2. DISTANZA DI SICUREZZA
Da osservare:
Programmare un’istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
ú DISTANZA DI SICUREZZA Q200 (incrementale):
Distanza tra la punta dell’utensile e la superficie del
pezzo; inserire un valore positivo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro (punta del cono
di foratura)
ú AVANZAMENTO IN PROFONDITA’ Q206: Velocità di
spostamento dell’utensile durante la tornitura in
mm/min
ú TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l’utensile sosta sul fondo del foro
ú INVERSIONE DI AVANZAMENTO RITORNO Q208:
Velocità dell’utensile durante l’estrazione dal foro in
mm/min. Impostando Q5 = 0, vale l’AVANZAMEMTO
IN PROFONDITA’
ú COORD. SUPERFICIE DEL PEZZO Q203 (valore
assoluto): coordinata della superficie del pezzo
ú 2. DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
