145 HEIDENHAIN TNC 426
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Z

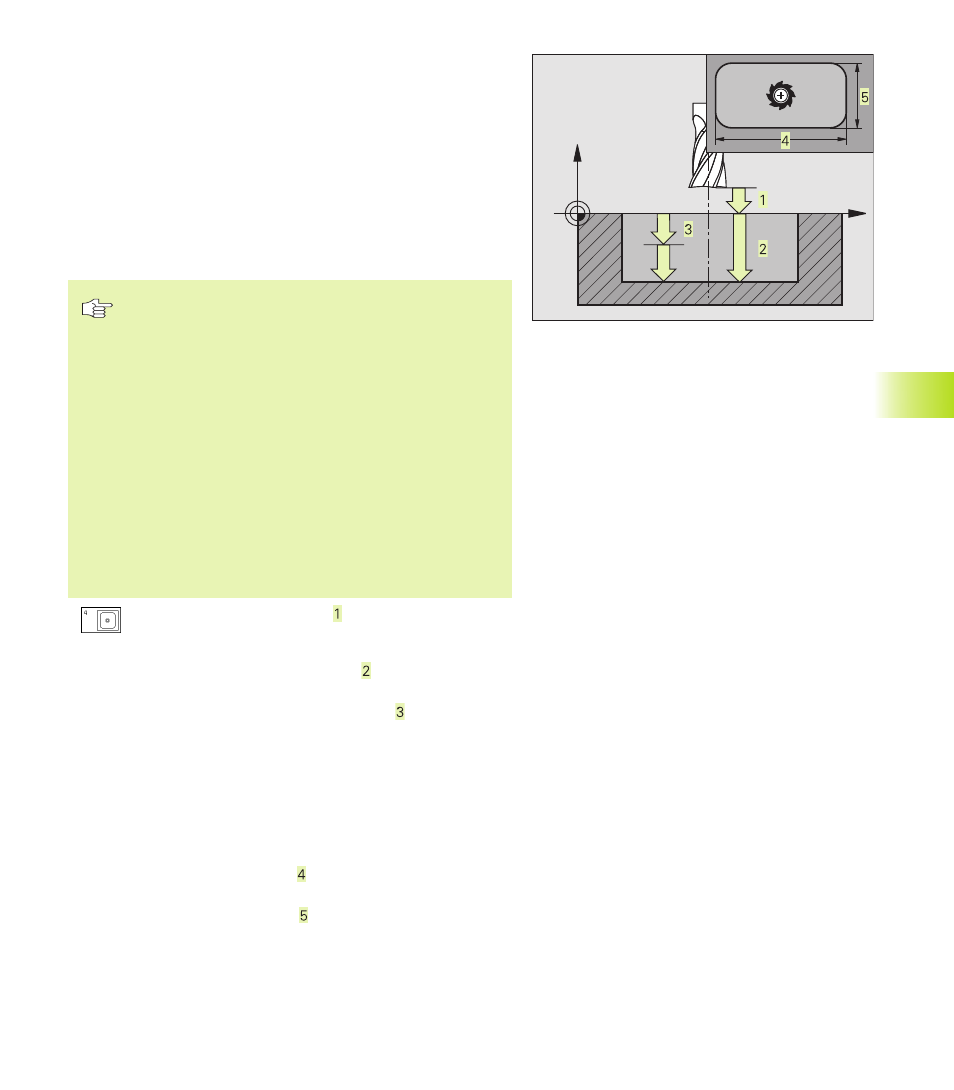

FRESATURE DI TASCHE (Ciclo 4)
1 L’utensile penetra nel pezzo nella posizione di partenza (centro
della tasca) e si porta fino alla prima PROFONDITA’ DI
ACCOSTAMENTO
2 Successivamente l’utensile descrive con l’avanzamento F la
traiettoria illustrata nella figura di fianco, muovendosi prima in
direzione positiva del lato maggiore e in direzione Y positiva per
le tasche quadrate
3 Questa procedura si ripete (da 1a 3), fino al raggiungimento della
PROFONDITA’
4 Alla fine del ciclo il TNC riporta l‘utensile alla pos. di partenza
Da osservare
Programmare un’istruzione di posizionamento sul punto di
partenza (centro della tasca) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Programmare un’istruzione di posizionamento sul punto
di partenza sull’asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo).
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Utilizzare frese con un tagliente frontale a taglio centrale
(DIN 844), o eseguire una preforatura nel centro della
tasca.
Per la LUNGHEZZA 2. LATO vale la seguente condizio-
ne: LUNGHEZZA 2. LATO maggiore di [(2 x RAGGIO
ARROTONDAMENTO) + accost. laterale k].
ú DISTANZA DI SICUREZZA (incrementale): distanza
tra la punta dell‘utensile (pos. di partenza) e la superfi-
cie del pezzo
ú PROFONDITA’ DI FRESATURA (incrementale):
distanza tra la superficie del pezzo e il fondo del foro
ú PROFONDITA’ DI ACCOSTAMENTO (incrementale):
quota di accostamento dell’utensile. Il TNC si porta in
un unico passo fino alla profondità quando:
■ PROFONDITA’ DI ACCOSTAMENTO e PROFON-
DITA’ sono uguali
■ La PROFONDITA’ DI ACCOSTAMENTO è maggiore
della PROFONDITA’
ú AVANZAMENTO IN PROFONDITA’: velocità di sposta-
mento dell’utensile durante la penetrazione
ú 1. LUNGHEZZA LATO : lunghezza della tasca, parallela
all’asse principale del piano di lavoro
ú 2. LUNGHEZZA LATO : larghezza della tasca
ú AVANZAMENTO F: velocità di spostamento dell’utensi-
le nel piano di lavoro
