265 HEIDENHAIN TNC 426

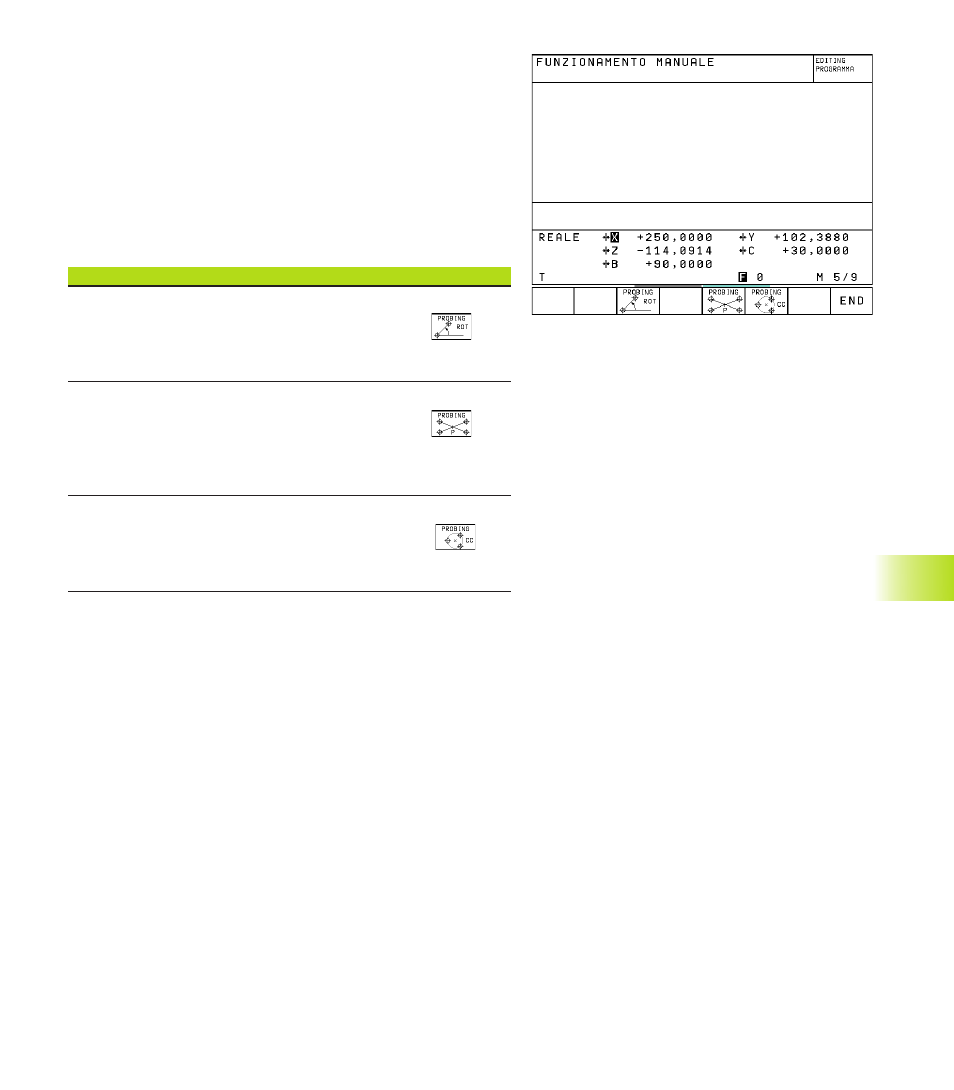

Impostazione dell’origine sopra dei fori
Un secondo livello di softkey mette a disposizione delle funzioni per
l’impostazione dell’origine sopra dei fori.
A tale scopo il TNC sposta il tastatore come nella funzione ”Centro
del cerchio quale origine, cerchio interno”. Preposizionare il
tastatore approssimativamente al centro del foro. Dopo aver
premuto il tasto esterno di START il TNC tasterà automaticamente 4
punti sulla parete del foro.
In seguito il TNC si porta sul foro successivo per tastarlo allo stesso
modo, ripetendo questa operazione fino a tastatura avvenuta di tutti
i fori per la determinazione dell‘origine.
Applicazione Softkey
Rotazione base sopra 2 fori:
Il TNC determina l’angolo tra la linea di congiun-
zione dei centri dei fori e un riferimento nominale
(asse di riferimento dell’angolo)
Origine sopra 4 fori:
Il TNC determina il punto di intersezione delle linee
di congiunzione dei 2 fori tastati per primi e dei 2 fori
tastati per ultimi. Se la rotazione base è stata esegui-
ta sopra 2 fori, questi 2 fori non dovranno essere ritastati
Centro del cerchio sopra 3 fori:
Il TNC determina la traiettoria circolare sulla quale si
trovano tutti e 3 i fori e calcola per questa traiettoria
circolare il centro del cerchio.
12.2 Det
er
minazione dell’or
igine con i sist
emi di tastat
ur
a 3D
