30 4 Programmazione: Generalità, Programmazione file dati,
aiuti di programmazione
Y
X
Z
X
Y
325
320
0
450 900
950
150
-150
750
0
300
±
0,
1

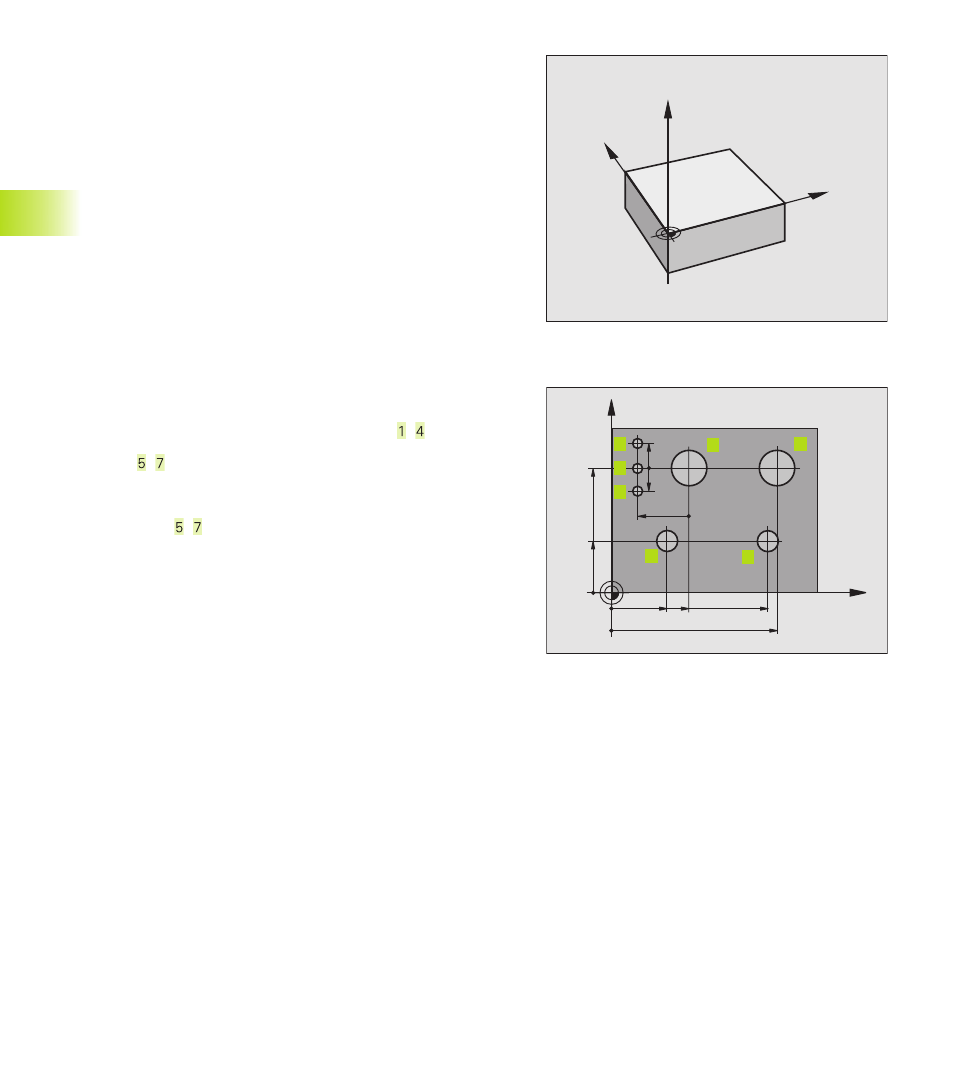

Impostazione dell’origine
Il disegno del pezzo specifica un determinato elemento geometrico
del pezzo quale origine assoluta (punto zero), generalmente uno
spigolo del pezzo. Nell’impostazione dell’origine si allinea per
prima cosa il pezzo rispetto agli assi, portando l’utensile per ogni
asse in una posizione nota rispetto al pezzo. Per questa posizione
si porta la visualizzazione del TNC sullo zero o su un valore di
posizione predefinito. In questo modo si assegna il pezzo al
sistema di riferimento, valido per la visualizzazione del TNC e per
il programma di lavorazione.
Se sul disegno del pezzo è indicata un’origine incrementale,
occorre semplicemente utilizzare i cicli per la conversione delle
coordinate. Vedere ”8.7 Cicli per la conversione delle coordinate”.
Quando il disegno del pezzo non è a norme NC si sceglie una certa
posizione o uno spigolo come origine, dalla quale si potranno poi
determinare in modo semplice tutte le altre posizioni.
La determinazione dell’origine risulta particolarmente agevole con
il sistema di tastatura HEIDENHAIN 3D. Vedere ”12.2
Determinazione dell’origine con i sistemi di tastatura 3D”.
Esempio
Lo schizzo del pezzo a destra mostra dei fori (da a ), le cui quote
si riferiscono ad un’origine assoluta con le coordinate X=0, Y=0.
I fori (da a )si riferiscono ad un’origine relativa, con le coordi-
nate assolute X=450, Y=750.
Con il ciclo SPOSTAMENTO DELL’ORIGINE si sposta l’origine
temporaneamente sulla posizione X=450, Y=750, per program-
mare i fori (da a ) senza ulteriori calcoli.
7
6
5
1 2
3 4
4.1 Generalità
