Sistema di riferimento
Un sistema di riferimento consente la definizione univoca di una
posizione in un piano o nello spazio. L’ indicazione di una posizione
si riferisce sempre a un determinato punto, definito dalle coordinate.
Nel sistema ortogonale (sistema cartesiano) vengono definite tre
direzioni con gli assi X, Y e Z. Questi assi sono rispettivamente
perpendicolari e si intersecano in un punto, il punto zero. Una
coordinata indica quindi la distanza dal punto zero in una di queste
direzioni. Una posizione nel piano può pertanto essere definita da
due coordinate e nello spazio da tre coordinate.
Le coordinate che si riferiscono al punto zero, vengono chiamate
coordinate assolute. Le coordinate relative si riferiscono ad una
qualsiasi altra posizione (punto di riferimento) nel sistema delle
coordinate. I valori di coordinata relativi vengono chiamati anche
valori di coordinata incrementali.
Sistemi di riferimento sulle fresatrici
Nella lavorazione di un pezzo su una fresatrice ci si riferisce

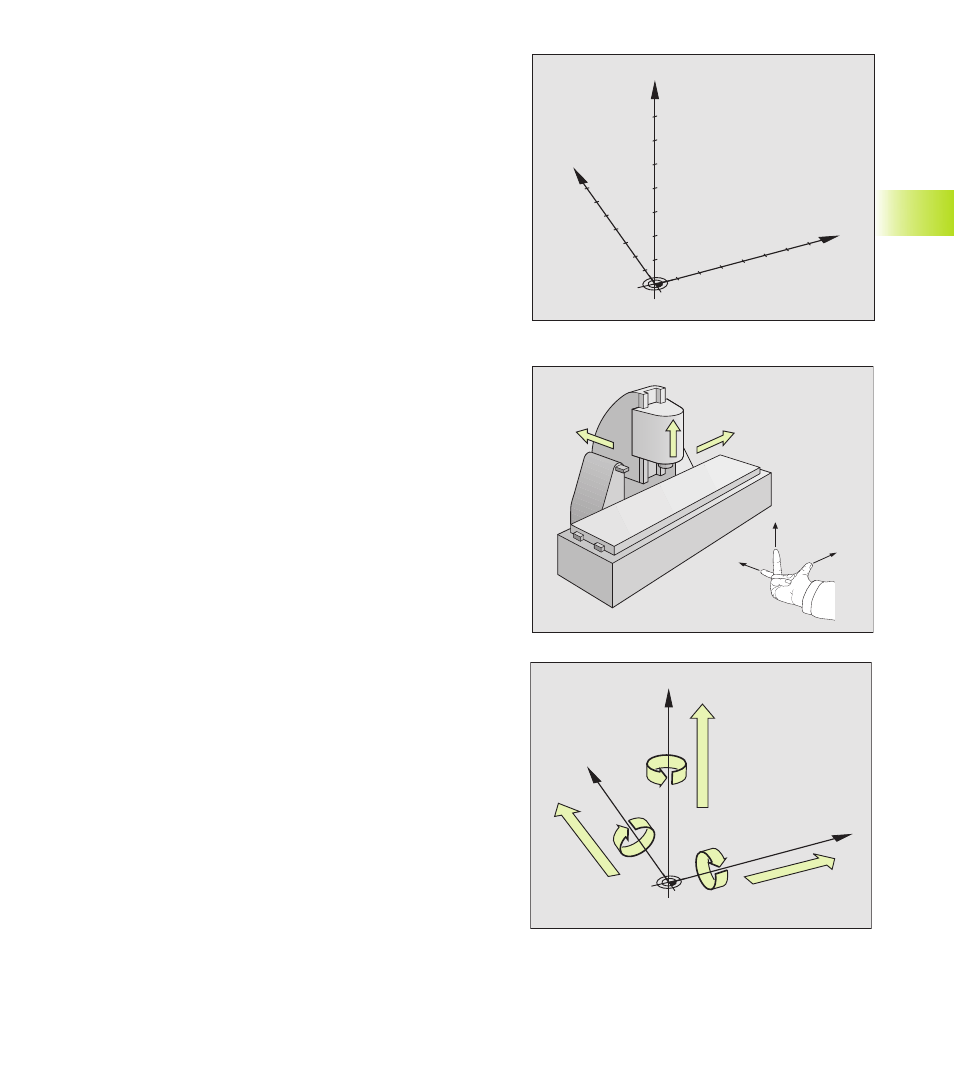

generalmente al sistema di coordinate ortogonali. La figura a destra
illustra l’assegnazione del sistema di coordinate ortogonali agli assi
della macchina. La ”regola delle tre dita della mano destra” serve
da supporto: quando il dito medio è diretto nel senso dell’asse
utensile, esso indica la direzione Z+, il pollice la direzione X+ e
l’indice la direzione Y+
Il TNC 426 è in grado di controllare fino a cinque assi. Oltre agli
assi principali X, Y e Z ci sono gli assi supplementari U, V, e W,
paralleli ai primi. Gli assi di rotazione vengono chiamati A, B e C.
La figura in basso illustra l’assegnazione degli assi supplementari
e degli assi di rotazione agli assi principali.
4.1 Generalità
W+
C+
B+
V+ A+
U+
Y
X
Z
Y
X
Z
+X
+Y
+Z
+X
+Z +Y
