139 HEIDENHAIN TNC 426
8.2 Cicli di f
o
ra
tu
ra
X
Z

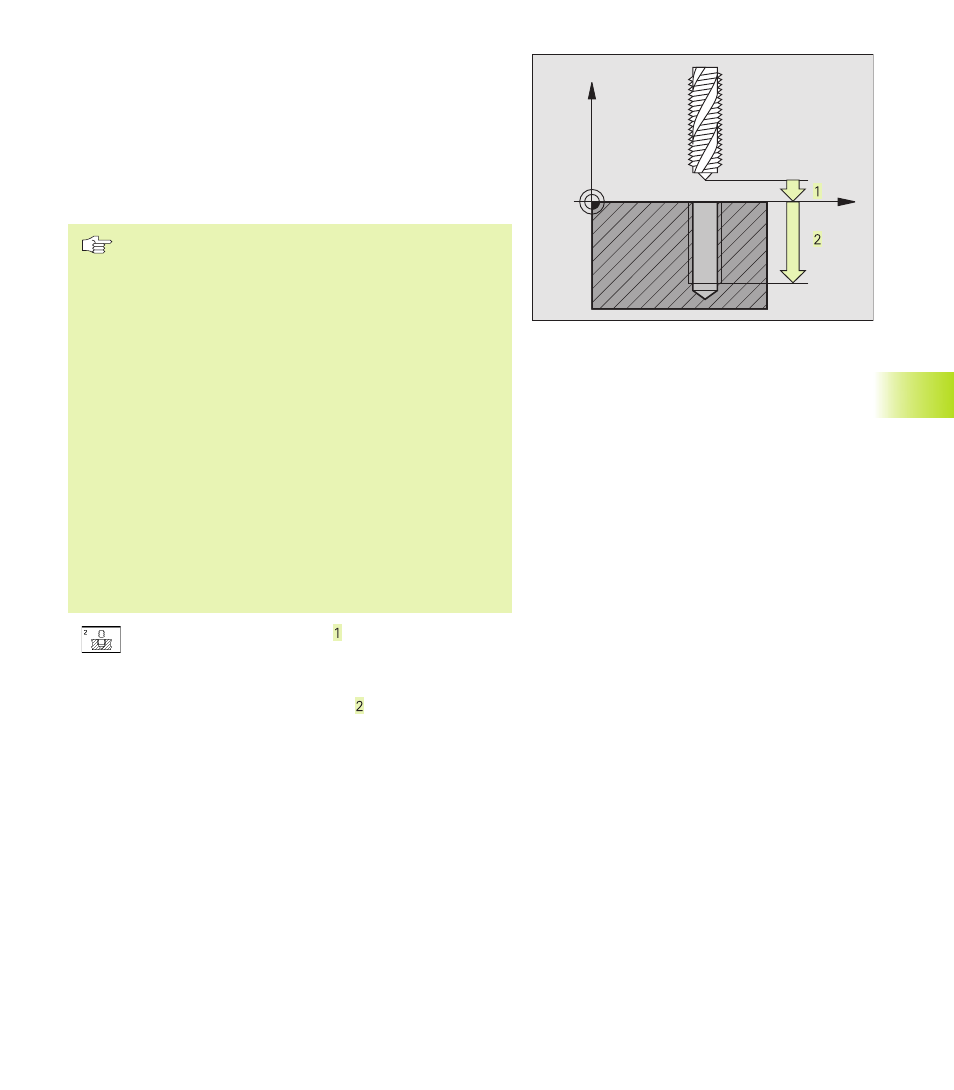

MASCHIATURA con compensatore utensile (Ciclo 2)
1 L‘utensile si porta in un unico passo alla PROFONDITA‘ DI FORA-
TURA
2 In seguito viene invertito il senso di rotazione del mandrino e,
trascorso il TEMPO DI SOSTA l‘utensile ritorna alla posizione di
partenza
3 Nella posizione di partenza il senso di rotazione del mandrino viene
nuovamente invertito
Da osservare:
Programmare un‘istruzione di posizionamento sul punto
di partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0 .
Programmare un‘istruzione di posizionamento sul punto
di partenza nell‘asse del mandrino (DISTANZA DI
SICUREZZA sulla superficie del pezzo).
Il segno del parametro PROFONDITA‘ definisce la
direzione della lavorazione.
L‘utensile deve essere serrato in un maschio con
recupero di gioco. Il maschio con recupero di gioco
compensa, durante la lavorazione, le tolleranze del-
l‘avanzamento e del numero di giri.
Durante l‘esecuzione del ciclo la manopola del poten-
ziometro di regolazione del numero di giri è disattivata,
mentre quella del potenziometro di regolazione del-
l‘avanzamento rimane attiva entro certi limiti (stabiliti dal
costruttore della macchina).
Per le filettature destrorse attivare il mandrino con M3,
per le filettature sinistrorse con M4.
ú DISTANZA DI SICUREZZA (incrementale): distanza
tra la punta dell‘utensile (pos. di partenza ) e la
superficie del pezzo. Valore indicativo: 4x passo filet-
tatura
ú PROFONDITA‘ DI FORATURA (lunghezza filettatura,
incrementale): distanza tra superficie del pezzo e
estremità filettatura
ú TEMPO DI SOSTA IN SECONDI: inserire un valore tra
0 e 0,5 s, per evitare che l‘utensile resti bloccato
durante il ritiro
ú AVANZAMENTO F: velocità di spostamento dell‘uten-
sile durante la maschiatura
Definizione avanzamento: F = S x p
F: Avanzamento (mm/min)
S: Giri mandrino (giri/min)
p: Passo della filettatura (mm)
Disimpegno in un’interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC
visualizzerà un softkey che permette il disimpegno dell‘utensile.
