4 1 Introduzione
Pannello operativo

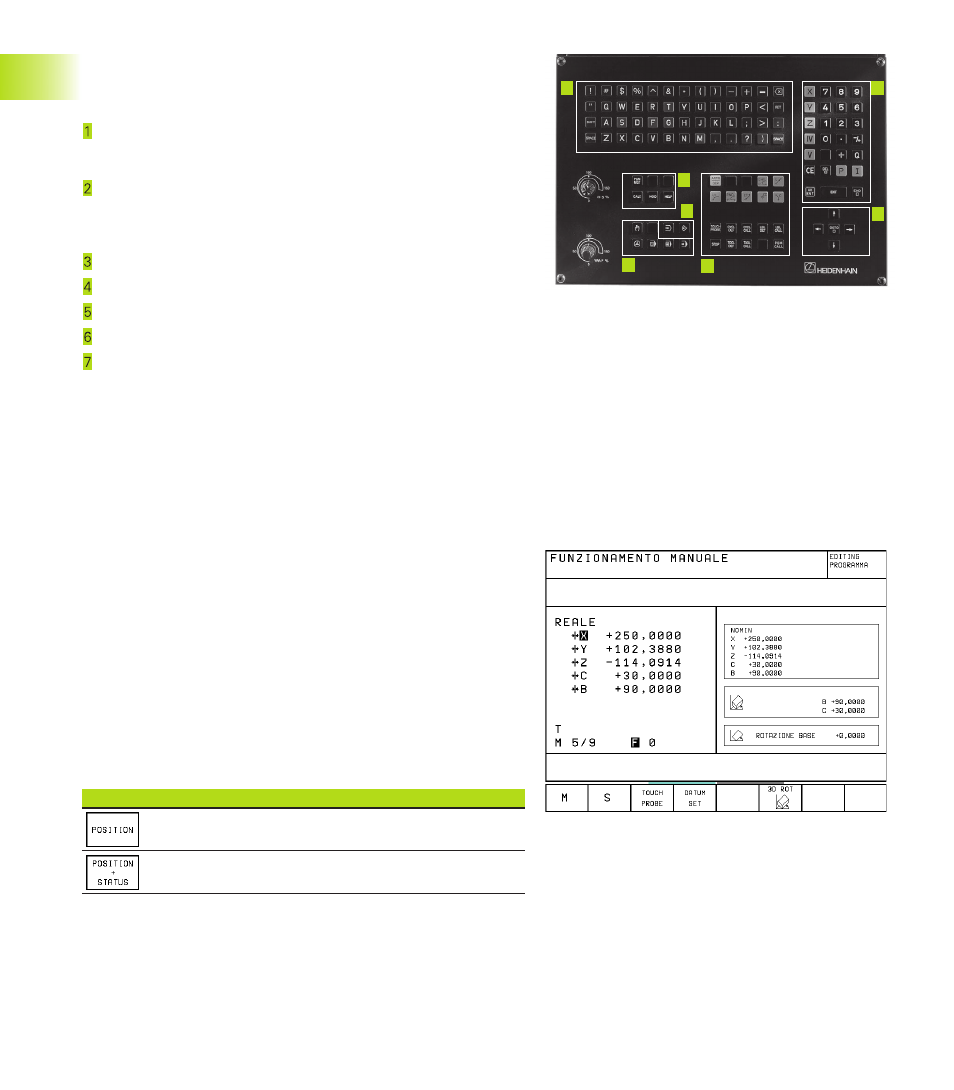

La figura di destra illustra i tasti del pannello operativo, raggruppati
secondo la loro funzione:
Tastiera alfanumerica
per l’immissione di testi, di nomi di file dati e per la programma-
zioni DIN/ISO
Gestione file dati,
calcolatore tascabile,
funzione MOD,
funzione HELP
Modi operativi ”Programmazione”
Modi operativi ”Macchina”
Apertura dialogo di programmazione
Tasti cursore e istruzione di salto GOTO
Immissione di valori numerici e selezione degli assi
Le funzioni dei singoli tasti sono descritte nella prima pagina
interna della copertina. I tasti esterni, p.es. NC-START, vengono
spiegati nel Manuale della macchina.
1.3 Modi operativi
Per le varie funzioni e i passi di lavorazione necessari per la
realizzazione dei pezzi, il TNC dispone dei seguenti modi operativi:
FUNZIONAMENTO MANUALE e VOLANTINO EL.
L’allineamento delle macchine viene effettuato nel FUNZIONAMEN-
TO MANUALE. In questo modo operativo si possono posizionare gli
assi della macchina in modo manuale o a passi, impostare gli indici
di riferimento e ruotare il piano di lavoro.
Il modo operativo VOLANTINO ELETTRONICO supporta lo sposta-
mento manuale degli assi della macchina con un volantino elettro-
nico HR.
Softkey per la ripartizione dello schermo
(selezione come sopra descritta)
Softkey Finestra
Posizioni
A sx: posizioni, a dx: indicazione di stato
1
2
4
3
5
6
7
1.3 Modi operativi
