ORIENTAMENTO DEL MANDRINO (Ciclo 13)
La macchina e il TNC devono essere predisposti per il
ciclo 13 dal costruttore della macchina.

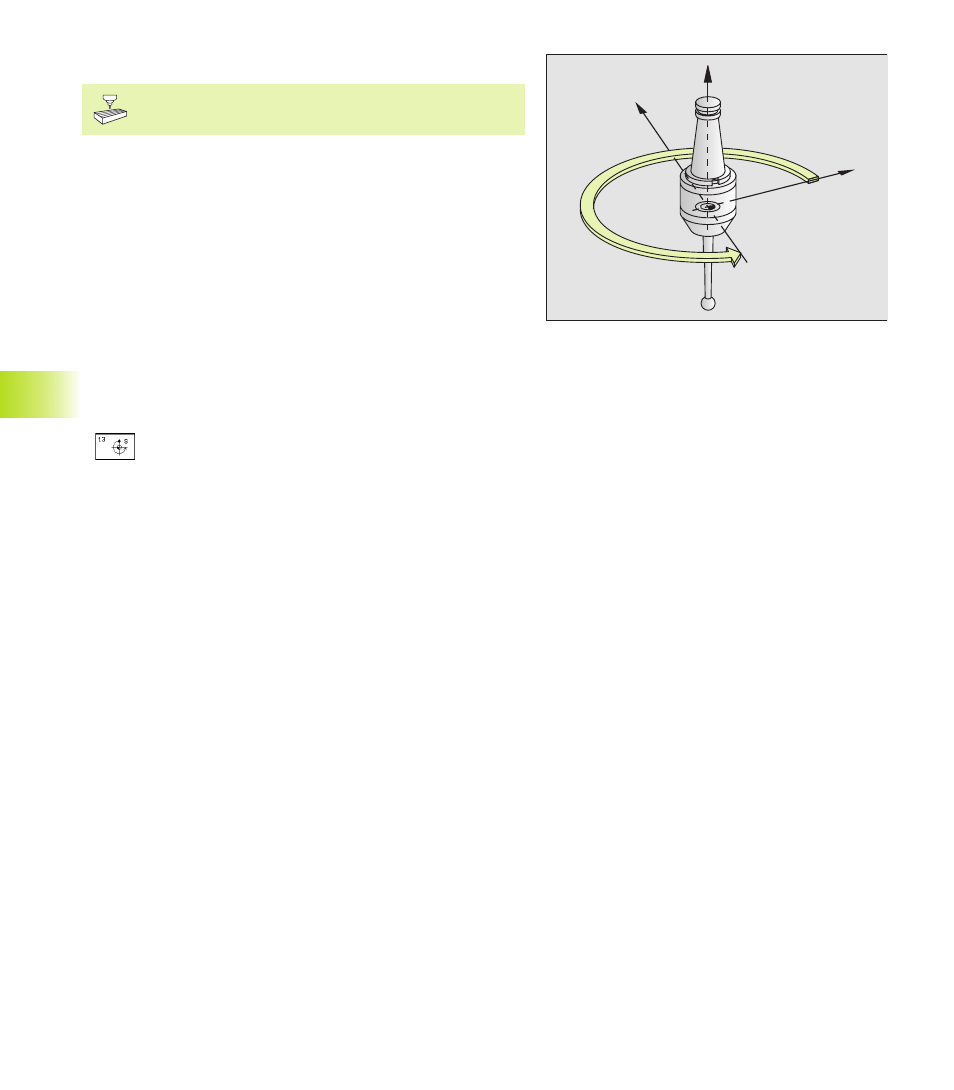

Il TNC può comandare il mandrino principale di una macchina
utensile quale sesto asse e ruotarlo in una determinata posizione
definita da un angolo.
L’orientamento del mandrino è necessario
■ per i sistemi di cambio utensile che richiedono una determinata
posizione per il cambio
■ per l’allineamento della finestra di trasmissione e di ricezione del
sistema di tastatura 3D con trasmissione a raggi infrarossi
Attivazione
Il posizionamento sulla posizione angolare definita nel ciclo viene
attivato dal TNC mediante la programmazione della funzione M19.
Programmando M19 senza previa definizione del ciclo 13, il TNC
posiziona il mandrino su un valore angolare definito nell’apposito
parametro macchina.
ú ANGOLO DI ORIENTAMENTO: inserire l’angolo riferito
all‘asse di riferimento dell’angolo del piano di lavoro
Campo di immissione: da 0° a 360°
Risoluzione di inserimento: 0,1°
X
Y
Z
8.8 Cicli speciali
