261 HEIDENHAIN TNC 426

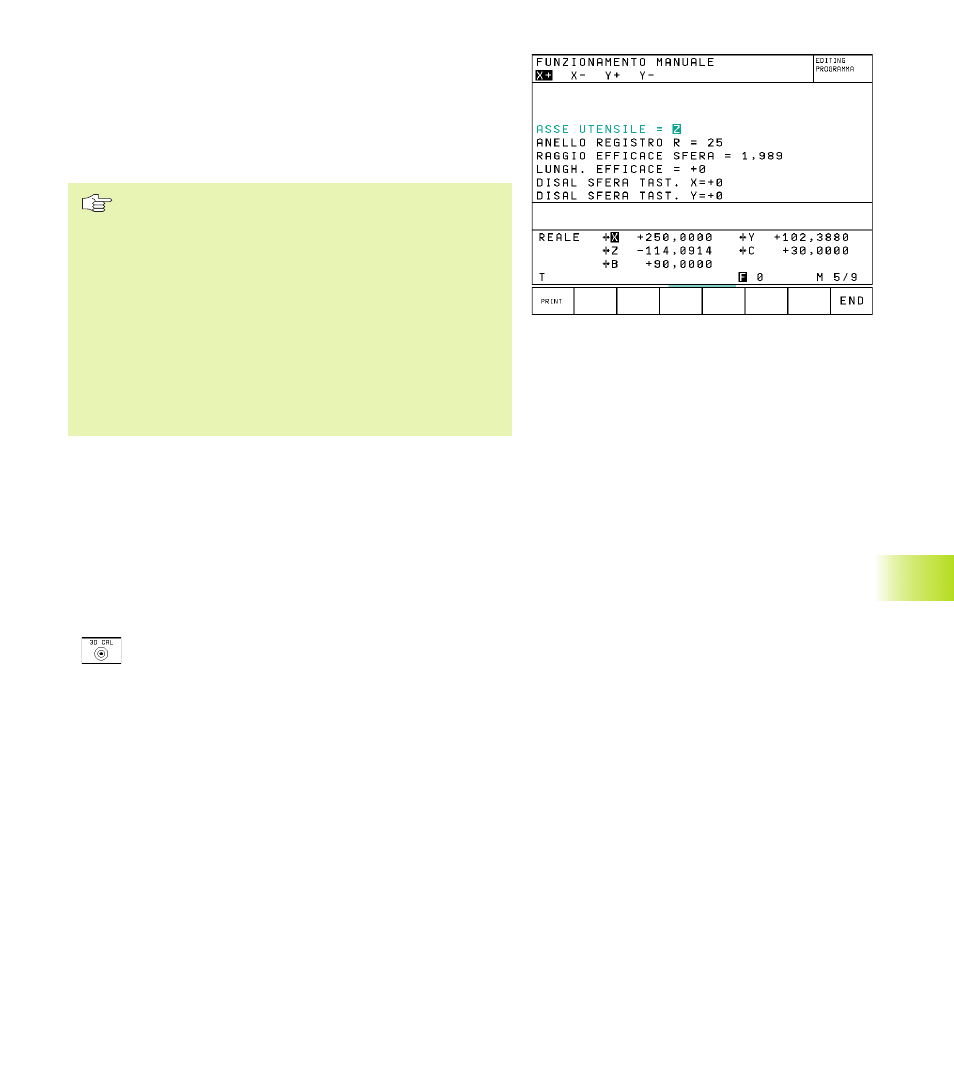

Visualizzazione dei valori di calibrazione
Il TNC memorizza la lunghezza efficace, il raggio efficace e l’offset
centrale della tastatura, tenendoli in conto nei successivi impieghi
del sistema di tastatura 3D. Per visualizzare i valori memorizzati
premere CAL L e CAL R.
Calibrazione del sistema di tastatura continuo
Quando il TNC emette il messaggio d’errore TASTATO-
RE GIA’ DEFLESSO, selezionare il menu per la calibra-
zione 3D ed azionare il softkey RESET 3D.
Il sistema di tastatura continuo dovrà essere calibrato
dopo ogni modifica dei parametri macchina per la
tastatura.
La calibrazione della lunghezza efficace viene effettuata
come per il sistema di tastatura digitale. In aggiunta
dovrà essere solo impostato il raggio R2 dell’utensile
(raggio laterale).
Con il parametro MP6321 si definisce se il TNC deve
calibrare il sistema di tastatura continuo con o senza
misurazione dell’offset centrale.
Con il ciclo di calibrazione 3D per il sistema di tastatura continua si
può effettuare la misura automatica di un anello calibrato (questo è
disponibile presso la HEIDENHAIN). L’anello calibrato viene fissato
mediante morsetti sulla tavola della macchina.
Dai valori di misura rilevati nella calibrazione il TNC calcola l’infles-
sione del tastatore e l’offset centrale dello stesso. Al termine della
calibrazione il TNC memorizza questi valori automaticamente nel
menu di introduzione.
ú Preposizionare il tastatore nel FUNZIONAMENTO MANUALE
approx. al centro dell’anello calibrato e regolarlo su 180°.
ú Selezione del ciclo di calibrazione 3D: premere il
softkey 3D CAL
ú Introdurre il RAGGIO TASTATORE 1 e il RAGGIO
TASTATORE 2. Utilizzando un tastatore a sfera
introdurre lo stesso valore per il raggio 2 e il raggio 1,
utilizzando invece un tastatore con raggio laterale
introdurre valori differenti per il raggio 2 e il raggio 1
ú DIAMETRO ANELLO REGOLAZIONE: il diametro è
inciso sull’anello calibrato
ú AVVIAMENTO CALIBRAZIONE: premere il tasto
esterno di START. Il sistema di tastatura misura l’anello
calibrato secondo uno schema fisso preprogrammato.
ú Quando il TNC lo chiede, ruotare manualmente il
tastatore su 0°
ú Avviamento della calibrazione per la determinazione
dell’offset centrale del tastatore: premere il tasto ester-
no di START. Il sistema di tastatura misura nuovamen-
te l’anello calibrato secondo uno schema fisso prepro-
grammato
