80 6 Programmazione: programmazione profili
6.3 Avvicinamento e distacco da un
profilo

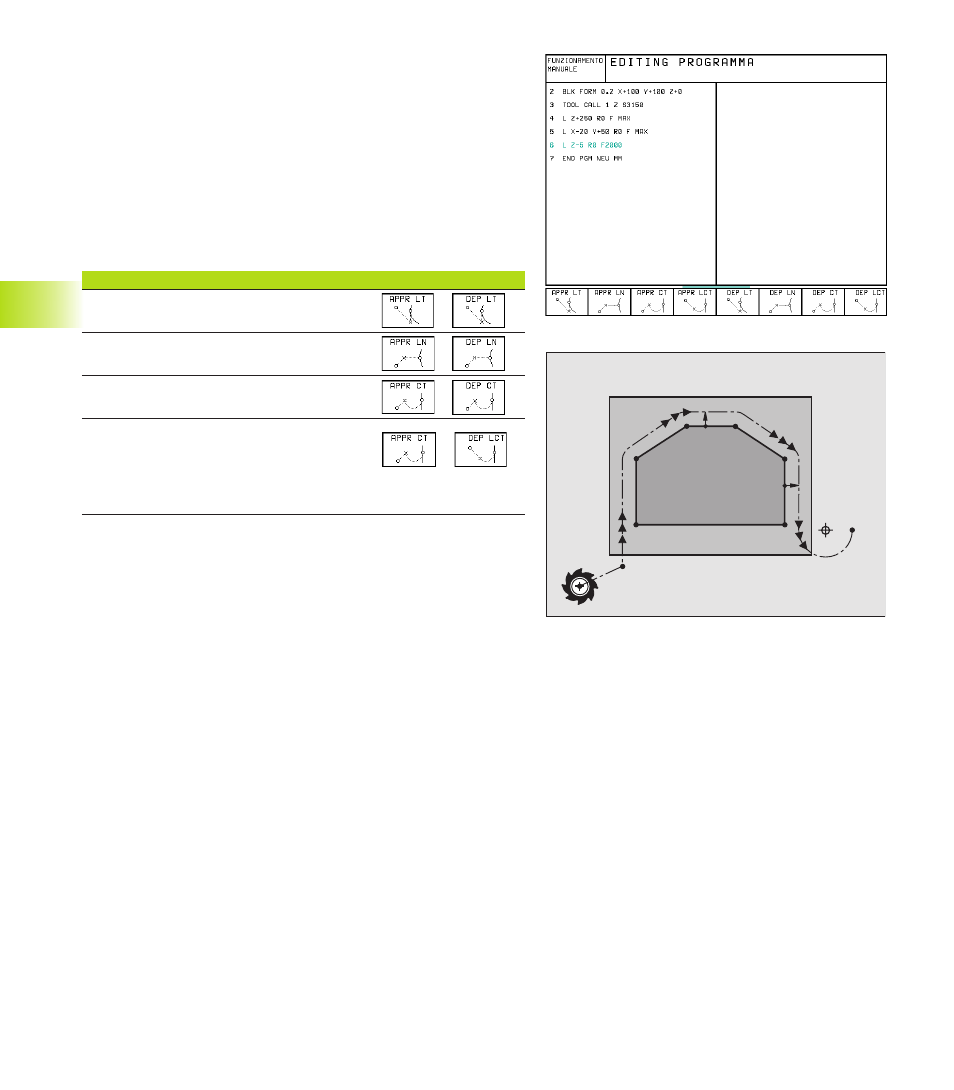

Panoramica: forme di traiettoria per
l’avvicinamento e il distacco dal profilo
Le funzioni APPR (ingl. approach = avvicinamento) e DEP
(ingl. departure = distacco) vengono attivate con il tasto APPR/DEP.
In seguito si possono selezionare mediante softkey le seguenti forme
di traiettoria:
Funzione Softkeys: Avv. Distacco
Retta con raccordo tangenziale
Retta perpendicolare al punto di profilo
Traiettoria circolare con raccordo tangenziale
Traiettoria circolare con raccordo
tangenziale al profilo, avvicinamento e
distacco su una retta a raccordo tangenziale
da/verso un punto ausiliario esterno al profilo.
Avvicinamento e distacco da una traiettoria elicoidale
Nell’avvicinamento e nel distacco da una traiettoria elicoidale
l’utensile si sposta sul prolungamento della traiettoria elicoidale,
raccordandosi tangenzialmente al profilo su una traiettoria
circolare. Per la progammazione utilizzare le funzioni APPR CT e
DEP CT.
Posizioni importanti per l’avvicinamento e il distacco
■ Punto di partenza P
S
Questa posizione viene programmata direttamente prima del
blocco APPR. P
S
si trova all‘esterno del profilo e viene avvicinato
senza correzione del raggio (R0)
■ Punto ausiliario P
H
Alcune traiettorie passano nell‘avvicinamento e nel distacco da
un punto ausiliario P
H
, che il TNC calcola dai dati inseriti nei
blocchi APPR e DEP.
■ Primo punto del profilo P
A
e ultimo punto del profilo P
E
Il primo punto del profilo P
A
viene programmato nel blocco
APPR, l’ultimo punto del profilo P
E
con una funzione di traiettoria
a scelta.
■ Se il blocco APPR contiene anche la coordinata Z, il TNC porta
l’utensile prima nel piano di lavoro su P
H
e da lì nell‘asse utensile
alla profondità programmata.
P
H
RL
P
S R0
P
A
RL P
E RL
RL
RL
P
N
R0
