Limitazione durante l’esecuzione del programma
La rappresentazione grafica contemporanea alla lavorazione non è
possibile se il calcolatore del TNC è già completamente impegnato
con lavorazioni complesse o a grande superficie. Esempio: spiana-
tura di tutta la superficie del pezzo grezzo con un utensile grande.
In questo caso il TNC non continua la simulazione grafica e
visualizza il messaggio ERROR nella finestra grafica, mentre la
lavorazione continua ad essere eseguita.

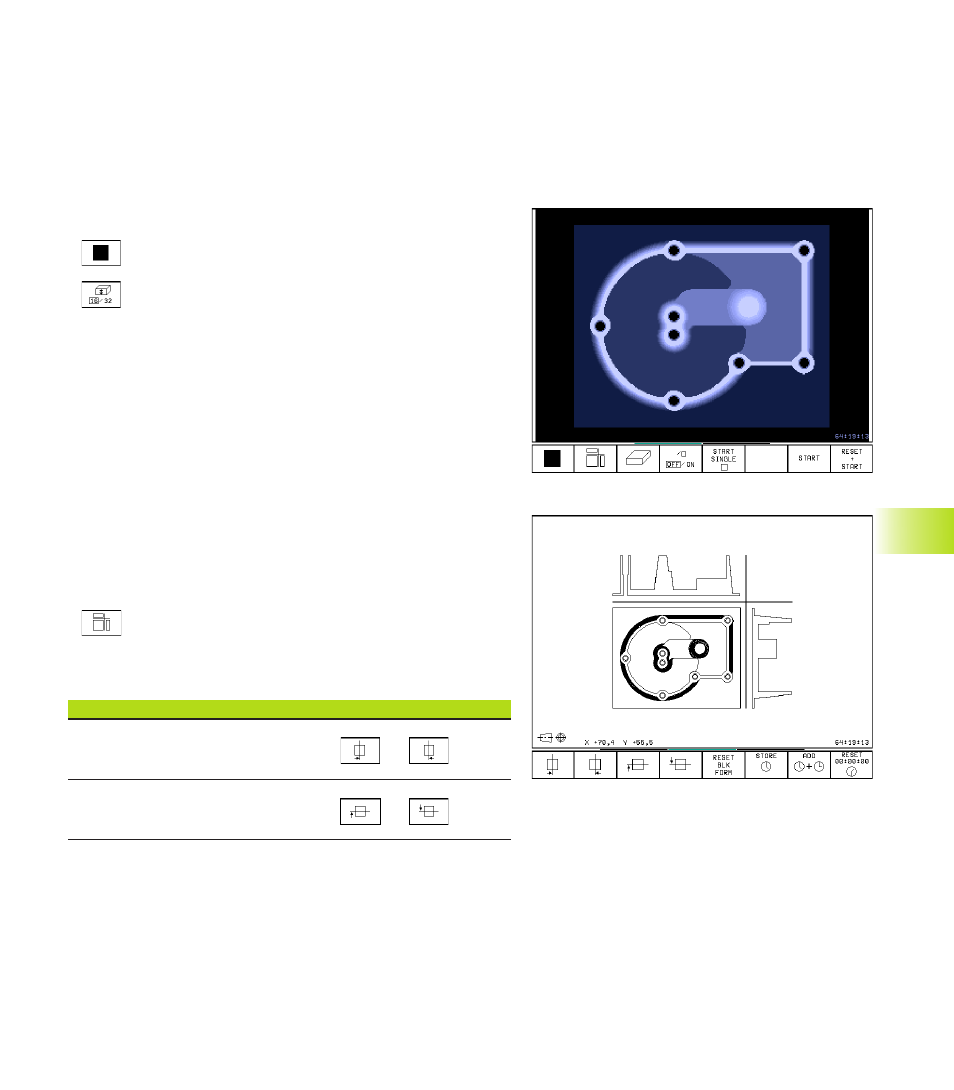

Vista dall’alto
ú Selezionare con il softkey la vista dall’alto
ú Selezionare il numero dei livelli di profondità (com-
mutazione livello softkey): si può commutare fra 16 e
32 livelli di profondità; per la rappresentazione di pro-
fondità della grafica vale:
”Quanto più profondo, tanto più scuro”
La vista dall’alto è la simulazione grafica più veloce.
Rappresentazione su 3 piani
Questa rappresentazione fornisce una vista dall’alto su 2 sezioni,
simile ad un disegno tecnico. Un simbolo in basso a sinistra della
grafica indica se la rappresentazione corrisponde al metodo di
proiezione 1 o al metodo di proiezione 2 secondo DIN 6, parte 1
(selezionabile tramite MP7310).
Nella rappresentazione su 3 piani sono disponibili delle funzioni
per l’ingrandimento di un dettaglio (v. ”Ingrandimento di dettagli”).
Inoltre è possibile spostare mediante softkey il piano di sezione:
ú Selezionare mediante softkey la rappresentazione su 3
piani
ú Commutare il livello softkey, finché il TNC visualizza i
seguenti softkey:
Funzione Softkey
Spostamento di una sezione verticale
a destra o a sinistra
Spostamento di una sezione orizzontale
verso l’alto o verso il basso
La posizione della sezione viene visualizzata durante lo sposta-
mento.
Coordinate della sezione
Il TNC visualizza nella finestra grafica in basso sullo schermo le
coordinate della sezione, riferite all’origine del pezzo. Potranno
essere visualizzate solo le coordinate nel piano di lavoro. Questa
funzione viene attivata con il parametro macchina 7310.
