7 Programmazione: Funzioni ausiliarie 118
Z
X
Y
Z
Y
X
M
7.3 F
unzioni ausiliar
ie per la pr
ogr
ammazione di coor
dinat
e
Il costruttore della macchina imposta in un parametro macchina per
ogni asse la distanza dell’origine della macchina dal punto zero
della riga di misura.
Comportamento standard
Il TNC riferisce le coordinate all’origine del pezzo (vedere
”Determinazione dell‘origine”).
Comportamento con M91 – Origine della macchina
Quando le coordinate nei blocchi di posizionamento devono riferirsi
all’origine della macchina, inserire in questi blocchi la funzione
M91.
Il TNC visualizzerà i valori delle coordinate riferiti all‘origine della
macchina. Nell’indicazione di stato commutare la visualizzazione
delle coordinate su REF (vedere ”1.4 Visualizzazione di stato”).
Comportamento con M92 – Punto di riferimento della macchina
Oltre all’origine della macchina il costruttore può definire
ancora un’altra posizione fissa rispetto alla macchina
(punto di riferimento della macchina).
A questo scopo il costruttore della macchina imposterà
per ogni asse la distanza del punto di riferimento della
macchina dall’origine della stessa (vedere Manuale
della macchina).
Quando le coordinate nei blocchi di posizionamento devono riferirsi
al punto di riferimento della macchina, inserire in questi blocchi la
funzione M92.
Anche con M91 o M92 il TNC esegue eventuali
correzioni del raggio mentre non interviene sulla
lunghezza dell‘utensile.
M91 e M92 non sono attive con il piano di lavoro ruotato.
In questo caso il TNC emette un messaggio d‘errore.
Durata dell’azione
M91 e M92 sono attive solo nei blocchi di programma, nei quali
vengono programmate.
M91e M92 sono attive dall‘inizio del blocco.
Origine del pezzo
Quando le coordinate si devono riferire sempre all’origine della
macchina, si può bloccare la determinazione dell’origine per uno o
più assi; vedere parametro macchina 7295.
Quando la determinazione dell’origine viene bloccata per tutti gli
assi, il TNC non visualizzerà più il softkey DATUM SET nel modo
operativo FUNZIONAMENTO MANUALE.

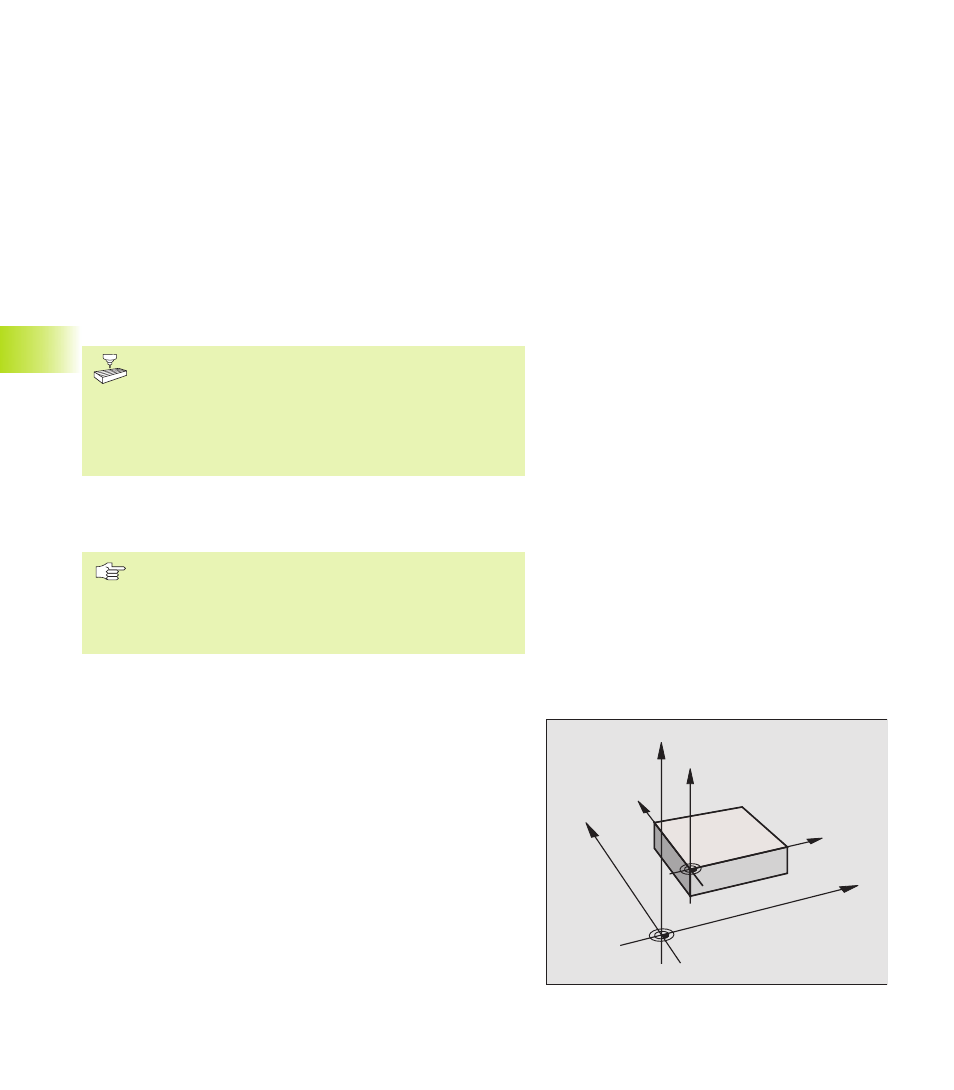

La figura a destra illustra i sistemi di coordinate con l’origine della
macchina e l’origine del pezzo.
