279

HEIDENHAIN TNC 426

13.4 Digitalizzazione a linee isometriche

Sistema di tastatura digitale: ciclo di digitalizzazione 7 LINEE
ISOMETRICHE

Sistema di tastatura continuo: ciclo di digitalizzazione 17
LINEE ISOMETRICHE

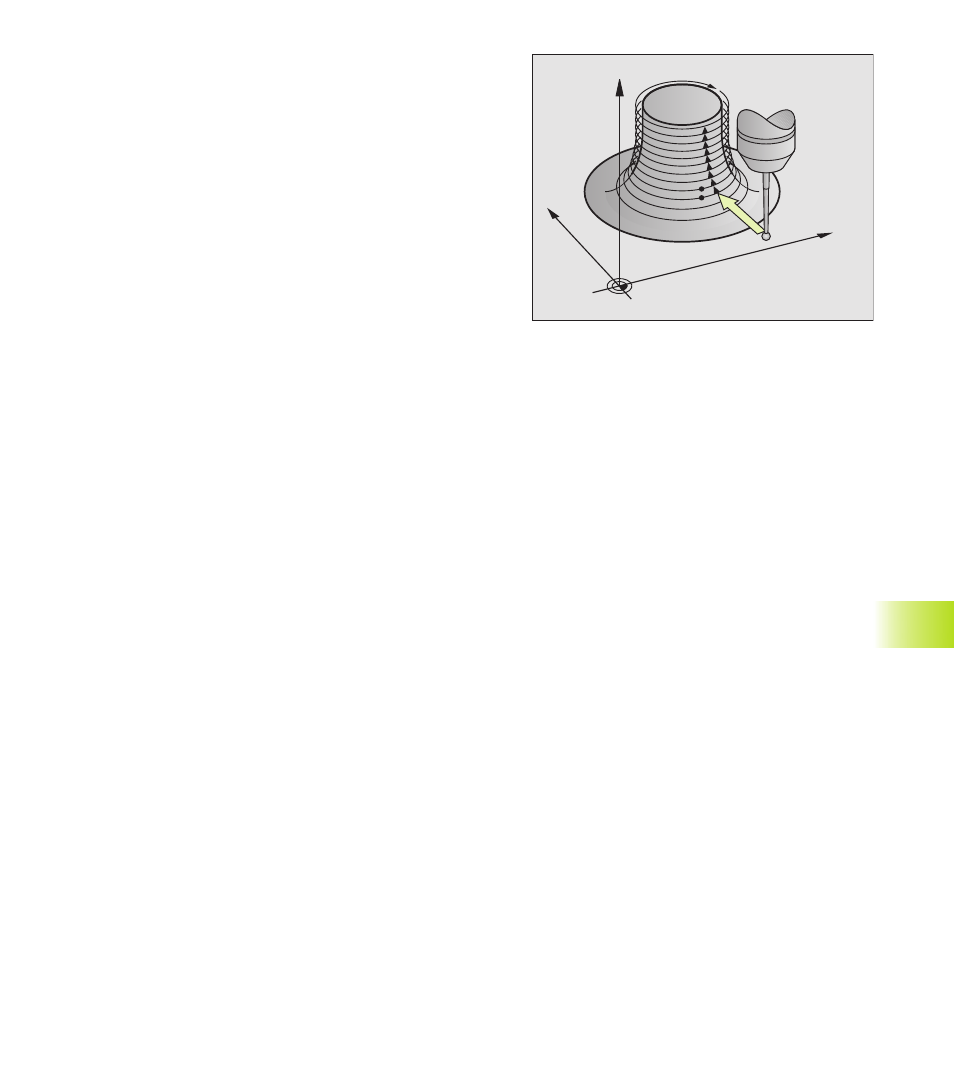

Con il ciclo di digitalizzazione LINEE ISOMETRICHE i contorni 3D
vengono digitalizzati a gradini. La digitalizzazione a linee isome-triche è
particolarmente adatta per contorni ripidi (p. es. fori di inie-zione di
stampi) o quando deve essere digitalizzata un’unica linea isometrica
(p.es. la linea di contorno di una camma).

Durante la digitalizzazione il tastatore si porta, dopo aver rilevato il
primo punto, intorno al profilo ad un’altezza costante. Quando ritor-na
al primo punto rilevato, il tastatore viene spostato della distanza tra
linee programmata, in direzione positiva o negativa dell’asse del
mandrino. In seguito il tastatore tasta nuovamente ad un’altezza
costante il profilo del pezzo fino a ritornare al primo punto di questa
altezza. Questa operazione si ripete fino alla tastatura completa di
tutto il campo.

Al termine dell‘operazione di digitalizzazione il tastatore si riporta alla
DISTANZA DI SICUREZZA e sul punto di partenza programmato.

Durante la digitalizzazione con il tastatore continuo il TNC memorizza
le posizioni in corrispondenza delle quali si verificano forti cambi di
direzione, fino ad un massimo di 1000 posizioni per riga. Nella riga
successiva il TNC ridurrà automaticamente l’avanzamento di
digitalizzazione quando il tastatore si avvicinerà a questi punti critici,
migliorando in questo modo i risultati di tastatura.

Limitazioni per il campo di tastatura

Nell’asse del tastatore: il CAMPO definito deve trovarsi almeno
per il raggio della sfera di tastatura sotto il punto più alto della
forma 3D

Nel piano di lavoro: il CAMPO definito deve essere maggiore
della forma 3D almeno per il raggio della sfera di tastatura

Punto di partenza

Coordinata dell’asse del mandrino del punto MIN dal ciclo 5
CAMPO o dal ciclo 15 CAMPO se per la DISTANZA LINEE è stato
inserito un valore positivo

Coordinata dell’asse del mandrino del punto MAX dal ciclo 5
CAMPO o dal ciclo 15 CAMPO se per la DISTANZA LINEE è stato
inserito un valore negativo

Le coordinate del piano di lavoro vengono definite nel ciclo
LINEE ISOMETRICHE

Posizionamento automatico sul punto di partenza:
prima nell’asse del mandrino alla DISTANZA DI SICUREZZA,
poi nel piano di lavoro

Avvicinamento al profilo
Il tastatore si porta sul profilo nella direzione programmata nel ciclo
LINEE ISOMETRICHE. Le coordinate della posizione nella quale il
tastatore tocca il contorno vengono memorizzate.

13.4 Digitalizzazione a linee isometr

ic

he

X

Z

Y
