205 HEIDENHAIN TNC 426
8.8 Cicli speciali
0 BEGIN PGM
LOT31 MM 7 CYCL DEF 12.0
PGM CALL
8 CYCL DEF 12.1
LOT31
9 ... M99
END PGM LOT31
Definizione:
”Il programma 50 è un ciclo”
Chiamata del programma 50
8.8 Cicli speciali

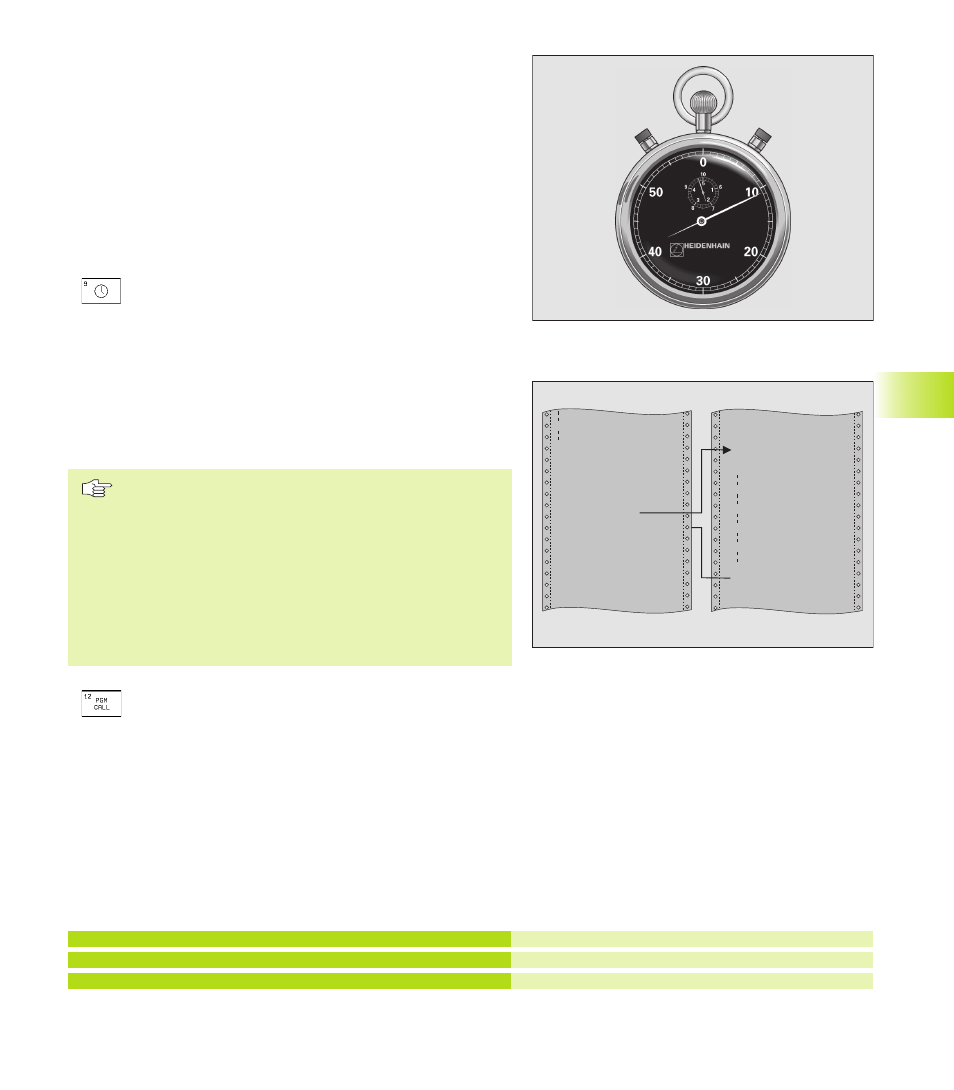

TEMPO DI SOSTA (Ciclo 9)
Durante l’esecuzione di un programma il TNC esegue il blocco
successivo solo dopo il tempo di sosta programmato. Il tempo di
sosta può servire, p.es., per la rottura del truciolo.
Attivazione
Il ciclo è attivo dalla sua definizione nel programma. Il tempo di
sosta non influisce sugli stati ad effetto modale (permanente) come,
p.es., la rotazione del mandrino.
ú TEMPO DI SOSTA IN SECONDI: inserire il tempo di
sosta in secondi
Campo di immissione da 0 a 30 000 s (circa 8,3 ore) in
0,001 s
CHIAMATA DI PROGRAMMA (Ciclo12)
I programmi di lavorazione, come p.es. cicli di foratura speciali o
moduli geometrici, possono essere equiparati a un ciclo di
lavorazione. Questi programmi vengono chiamati come un ciclo.
Da osservare:
Introducendo solo il nome del programma il programma
chiamato deve trovarsi nella stessa directory del
programma chiamante.
Se il programma chiamato nel ciclo non si trova nella
stessa directory del programma chiamante, si deve
inserire il nome del percorso completo, p. es.
\KLAR35\FK1\50.H .
Se si desidera chiamare un programma DIN/ISO per il
ciclo, inserire il tipo di file .I dopo il nome del programma.
ú NOME PROGRAMMA: nome del programma da
chiamare, evt. il percorso, nel quale si trova il
programma
Il programma viene chiamato con
■ CYCL CALL (blocco separato) o
■ M99 (blocchi singoli) o
■ M89 (esecuzione dopo ogni blocco di
posizionamento)
Esempio: chiamata di programma
Da un programma deve essere chiamato il programma 50 mediante
una chiamata di ciclo
Esempi di blocchi NC
55 CYCL DEF 12.0 PGM CALL
56 CYCL DEF 12.1 PGM \KLAR35\FK1\50.H
57 L X+20 Y+50 FMAX M99
