8.4 Cicli per la definizione di sag
ome di puni
ú NUMERO LAVORAZIONI Q241: numero delle
lavorazioni sul cerchio primitivo
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo; inserire un valore positivo
ú COORD. SUPERFICIE DEL PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2. DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell‘asse del mandrino che esclude la
collisione tra l’utensile e il pezzo (dispositivo di
serraggio); inserire un valore positivo

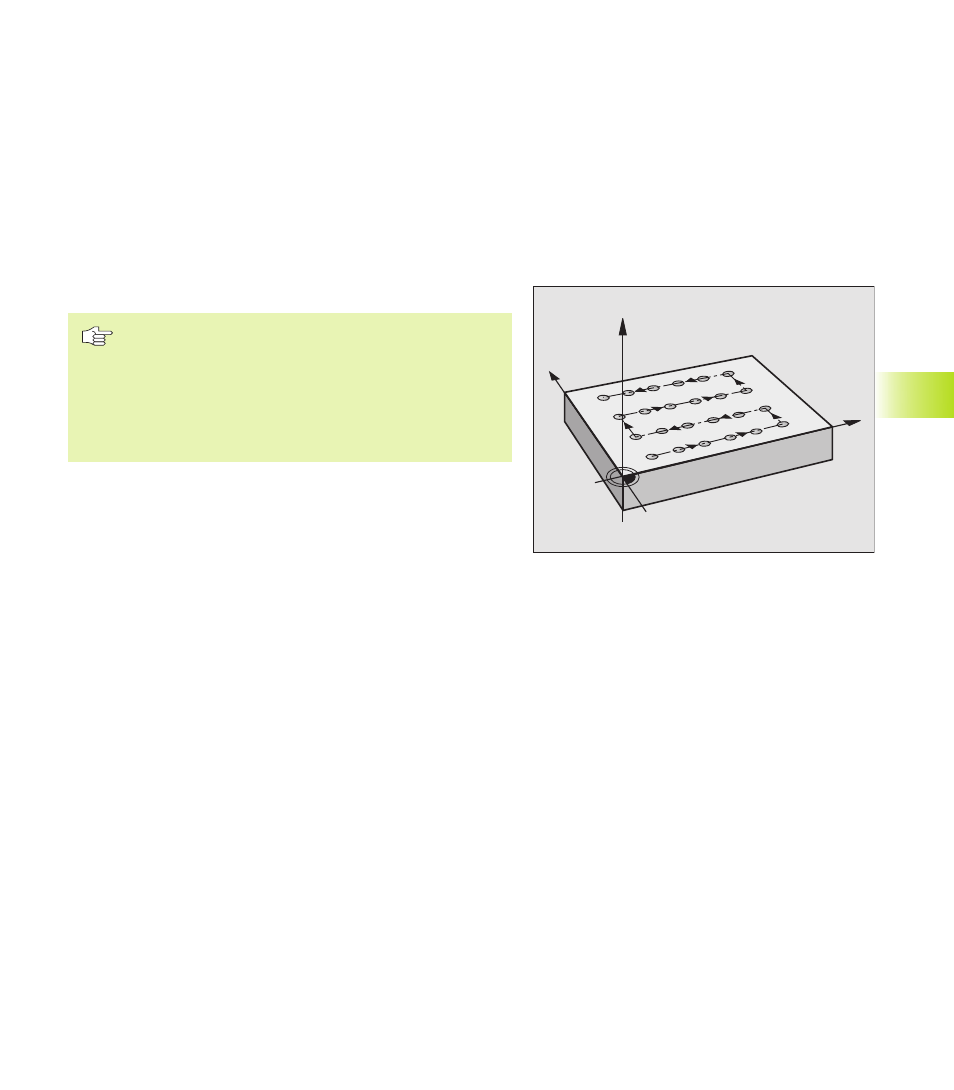

SAGOMA DI PUNTI SU LINEE (Ciclo 221)
Da osservare
Il ciclo 221 è DEF attivo, cioè chiama automaticamente
l‘ultimo ciclo di lavorazione definito
Se uno dei cicli di lavorazione da 200 a 215 viene com-
binato con il ciclo 221, sono valide le DISTANZE DI
SICUREZZA, la superficie del pezzo e la 2. DISTANZA DI
SICUREZZA del ciclo 221.
1 Il TNC porta l’utensile dalla posizione attuale sul punto di
partenza della prima lavorazione.
Sequenza:
■ POSIZIONAMENTO SULLA 2. DISTANZA DI SICUREZZA
(asse del mandrino)
■ Posizionamento sul punto di partenza nel piano di lavoro
■ Posizionamento sulla DISTANZA DI SICUREZZA sopra la
superficie del pezzo (asse del mandrino)
2 Da questa posizione il TNC esegue il ciclo di lavorazione definito
per ultimo
3 Successivamente il TNC posiziona l’utensile con un movimento
lineare sul punto di partenza della lavorazione successiva;
l’utensile si trova alla distanza di sicurezza (oppure alla 2.
DISTANZA DI SICUREZZA)
4 Questa procedura (da 1 a 3) si ripete fino alla conclusione di tutte
le lavorazioni sulla prima linea; l’utensile si trova sull‘ultimo punto
della prima linea
5 Il TNC sposta quindi l’utensile sull’ultimo punto della seconda
linea ed esegue la lavorazione
6 Da lì il TNC sposta l’utensile in direzione negativa dell’asse
principale sul punto di partenza della lavorazione successiva
7 Questi passi (5-6) si ripetono fino alla conclusione di tutte le
lavorazioni della seconda linea
