40 4 Programmazione: Generalità, Programmazione file dati,
aiuti di programmazione
Blocco:
10 L X+10 Y+5 R0 F100 M3
Funzione di Istruzioni
traiettoria
Numero blocco
4.3 Apertura e inserimento programmi
Configurazione di un programma NC con testo in
chiaro HEIDENHAIN

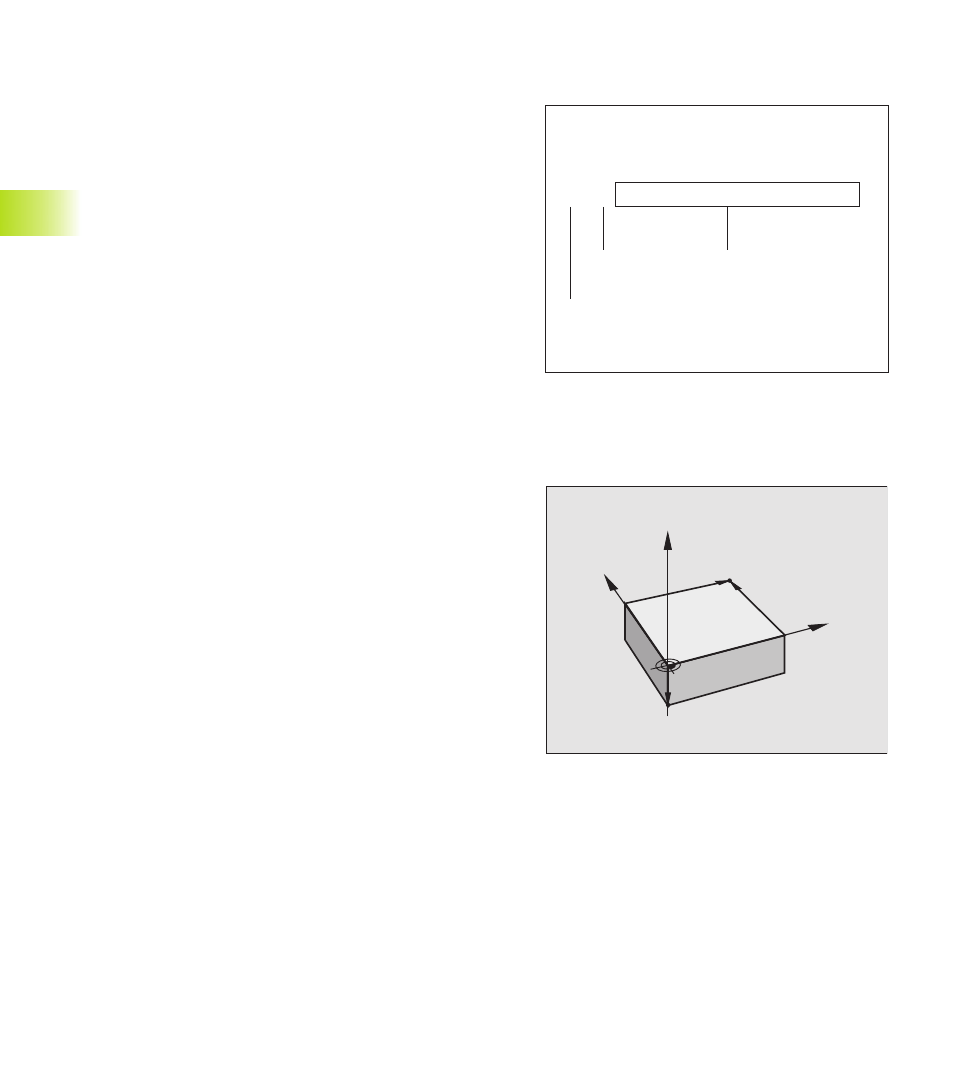

Un programma di lavorazione consiste in una serie di blocchi di
programma. La figura a destra illustra i singoli elementi di un
blocco.
Il TNC numera i blocchi dei programmi di lavorazione in ordine
crescente.
Il primo blocco di un programma è identificato dall‘istruzione
”BEGIN PGM”, dal nome del programma e dall’unità di misura
utilizzata.
I blocchi successivi contengono i dati relativi a:
■ il pezzo grezzo
■ le definizioni e le chiamate utensili,
■ avanzamenti e numeri di giri, nonché
■ traiettorie, cicli e altre funzioni.
L’ultimo blocco di un programma è identificato dall‘istruzione ”END
PGM”, il nome del programma e l’unità di misura utilizzata.
Definizione del pezzo grezzo: BLK FORM
Direttamente dopo l’apertura di un nuovo programma si deve
definire un pezzo parallelepipedo, non lavorato. Questa definizione
occorre al TNC per le simulazioni grafiche. I lati del parallelepipedo
possono avere una lunghezza massima di 100 000 mm e devono
essere paralleli agli assi X,Y e Z. Questo pezzo grezzo viene
definito tramite due dei suoi spigoli:
■ Punto MIN, corrispondente alle coordinate X,Y e Z più piccole
del parallelepipedo, da inserire quali valori assoluti
■ Punto MAX, corrispondente alle coordinate massime X,Y e Z del
parallelepipedo, da inserire quali valori assoluti o incrementali
4.3
Aper
tu
ra
e inser
iment
o pr
ogr
ammi
Y
X
Z
MAX
MIN
