78 6 Programmazione: programmazione profili
X
Y
X
Y
CC
X
CC
Y
CC
CC
CC
DR–
DR+
X
Z
Y
6.2 Gener
alità r
elativ
e alle funzioni di tr
aiet
to
ri
a

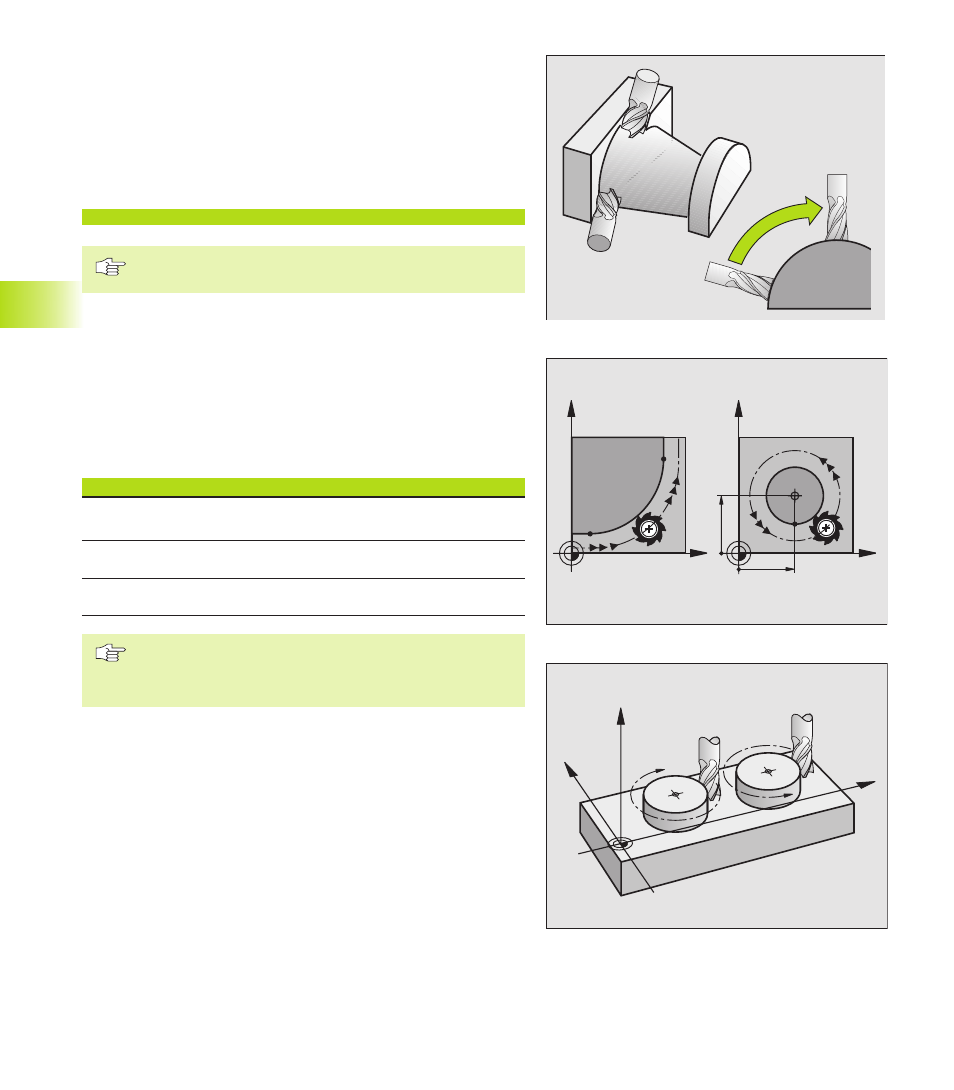

Inserimento di più di tre coordinate
Il TNC è in grado di controllare contemporaneamente fino a 5 assi.
In una lavorazione a 5 assi vengono spostati contemporaneamente
p. es. 3 assi lineari e 2 assi di rotazione.
Il programma per una tale lavorazione viene fornito generalmente da
un sistema CAD; esso non può essere programmato direttamente
sulla macchina.
Esempio:
L X+20 Y+10 Z+2 A+15 C+6 R0 F100 M3
I movimenti con oltre tre assi non vengono supportati
graficamente dal TNC.
Cerchi e archi di cerchio
Per i movimenti circolari il TNC sposta contemporaneamente due
assi della macchina: l‘utensile si muove rispetto al pezzo su una
traiettoria circolare. Per i movimenti circolari si può inserire il centro
del cerchio CC.
Con le funzioni di traiettoria per archi di cerchio si programmano
cerchi nei piani principali. Il piano principale deve essere definito
alla chiamata utensile TOOL CALL mediante definizione dell‘asse
del mandrino:
Asse mandrino Piano principale
Z XY, inoltre
UV, XV, UY
Y ZX, inoltre
WU, ZU, WX
X YZ, inoltre
VW, YW, VZ
Cerchi che non sono paralleli ad un piano principale,
vengono programmati con la funzione ”Rotazione del
piano di lavoro” (vedere pag. 120) o con parametri Q
(vedere cap. 10).
Senso di rotazione DR nei movimenti circolari
Per i movimenti circolari senza raccordo tangenziale con gli altri
elementi di profilo si inserisce il senso di rotazione DR:
Rotazione in senso orario: DR–
Rotazione in senso antiorario: DR+
Correzione del raggio
La correzione del raggio deve essere programmata prima del
blocco con le coordinate per il primo elemento di profilo. La
correzione del raggio non può iniziare in un blocco per una
traiettoria circolare. Programmare la correzione prima in un blocco
lineare o nel blocco di avvicinamento (blocco APPR).
Per il blocco APPR e il blocco lineare vedere ”6.3 Avvicinamento e
distacco da un profilo” e ”6.4 Traiettorie-Coordinate cartesiane”.
