Esempi di blocchi NC
6 TOOL CALL 1 Z
7 TCH PROBE 30.0 TT CALIBRAZIONE
8 TCH PROBE 30.1 ALT.: +90
5 Programmazione: utensili

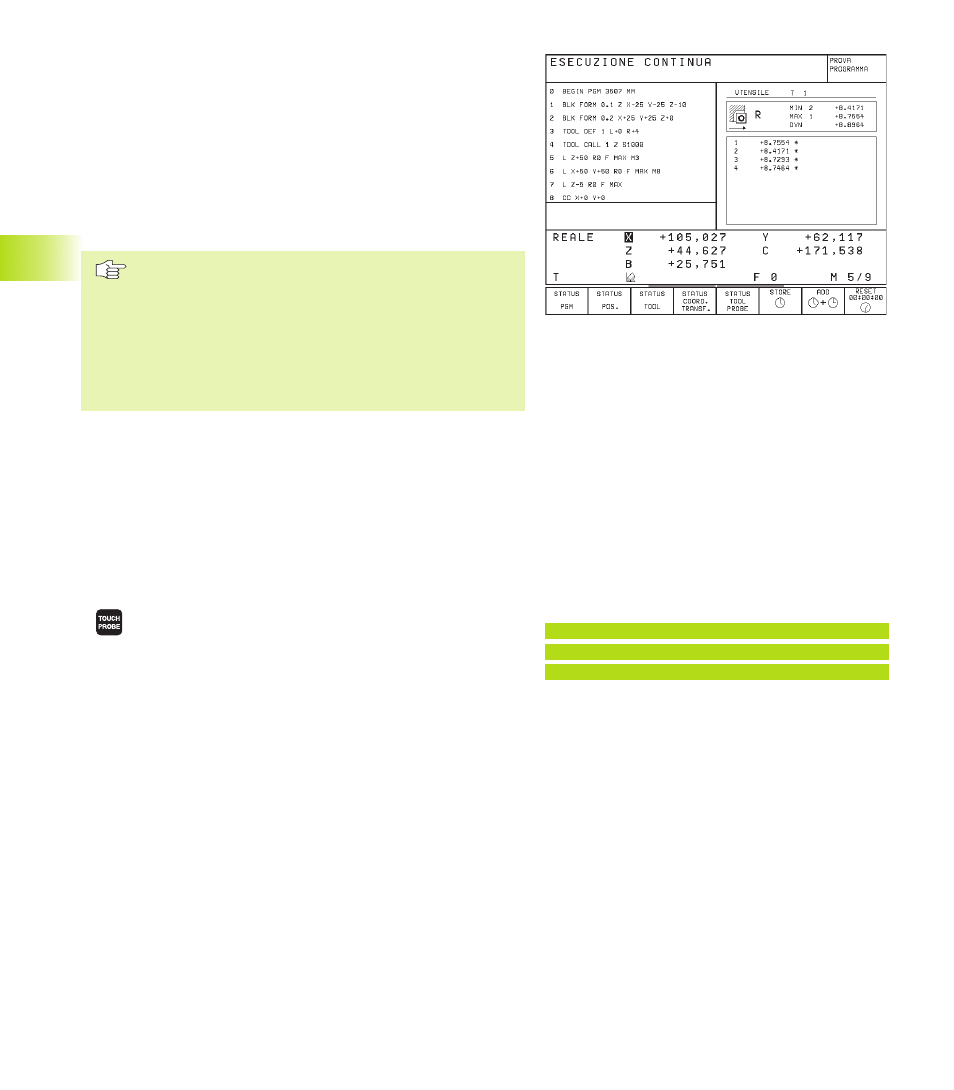

Visualizzazione dei risultati di misura
Azionando il softkey STATUS TOOL PROBE si può chiamare la
visualizzazione dei risultati di misura dell’utensile nell’indicazione
di stato supplementare (nei modi operativi macchina). Il TNC
visualizzerà a sinistra il programma e a destra i risultati di misura. I
valori di misura che superano la tolleranza di misura ammessa
vengono contrassegnati dal TNC con un ”
∗
” e i valori che superano
la tolleranza di misura ammessa, con una ”B”.
Calibrazione del TT 120
Prima della calibrazione occorre registrare nella tabella
utensili TOOL.T l‘esatto raggio e l‘esatta lunghezza
dell‘utensile di calibrazione
Nei parametri macchina da 6580.0 a 6580.2 occorre
impostare la posizione del TT 120 nello spazio di lavoro
della macchina
Modificando uno dei parametri macchina da 6580.0 a
6580.2, occorre effettuare una nuova calibrazione.
La calibrazione del TT 120 viene effettuata con il ciclo di misura
TCH PROBE 30.
L’esecuzione della calibrazione è automatica. Il TNC determina,
sempre automaticamente, l‘offset centrale dell‘utensile di
calibrazione. A tale scopo il TNC ruota il mandrino dopo la metà del
ciclo di calibrazione di 180°. Quale utensile di calibrazione si deve
utilizzare un elemento perfettamente cilindrico, p. es. un perno
cilindrico.
I valori di calibrazione determinati vengono memorizzati nel TNC e
tenuti automaticamente in conto nelle successive misurazioni di
utensili.
ú
Programmazione del ciclo di calibrazione: premere il
tasto TOUCH PROBE nel modo operativo
MEMORIZZAZIONE/EDITING PROGRAMMA
ú
TCH PROBE 30 TT CALIBRAZIONE: selezionare il
ciclo di misura 30 TT CALIBRAZIONE con i tasti freccia
e confermarlo con il tasto ENT
ú
DISTANZA DI SICUREZZA: inserire una posizione
nell’asse utensile che escluda qualsiasi collisione con
i pezzi o i dispositivi di serraggio
