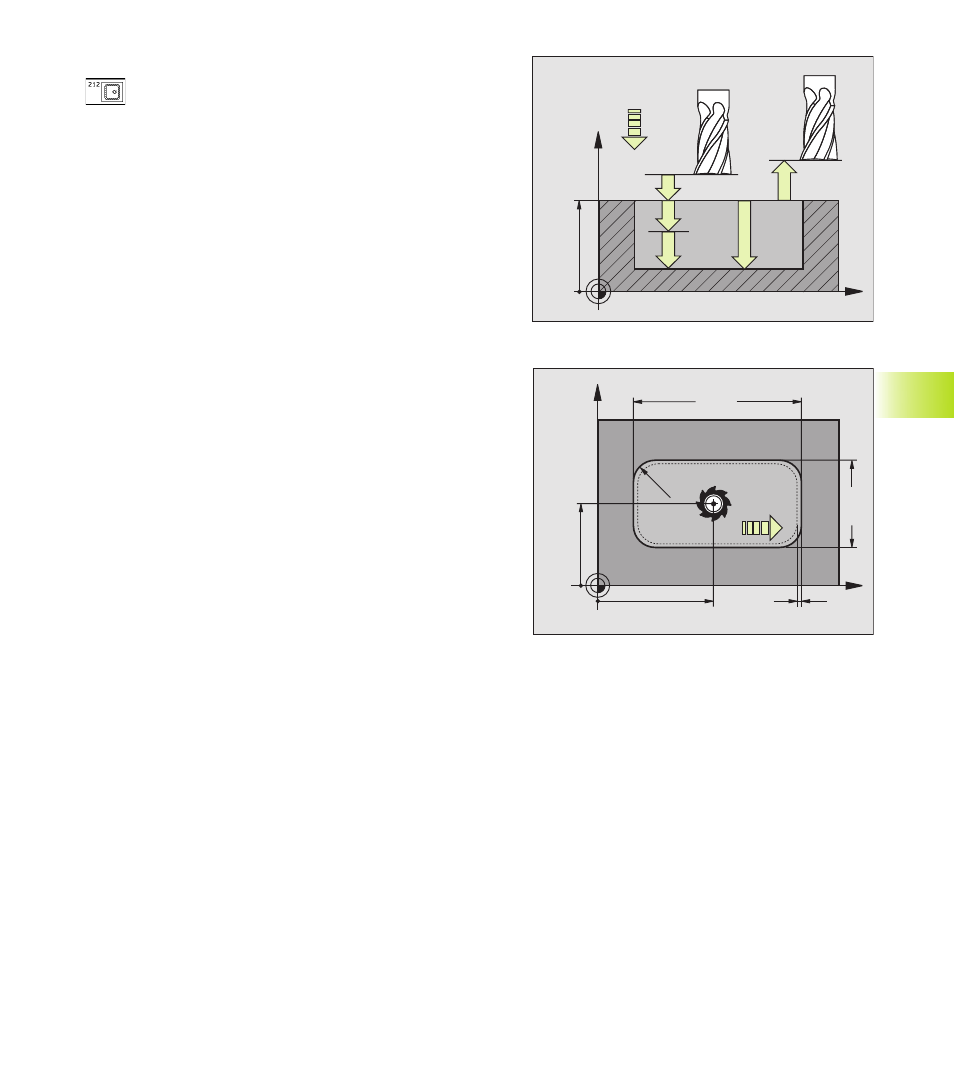

DISTANZA DI SICUREZZA Q200 (incrementale):

distanza tra punta dell’utensile e superficie pezzo

ú

PROFONDITA’ Q201 (incrementale): distanza tra
superficie pezzo e fondo della tasca

ú

AVANZAMENTO IN PROFONDITA‘ Q206: velocità
dell’utensile in mm/min nello spostamento alla
PROFONDITA’. Per la penetrazione nel materiale
inserire un valore basso; se precedentemente è stata
fatta una sgrossatura, inserire un valore più alto

ú

PROFONDITA’ DI ACCOSTAMENTO Q202 (incremen-
tale): quota dei singoli accostamenti dell’utensile;
inserire un valore maggiore di 0

ú

AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile nella fresatura in mm/min

ú

COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo

ú

2. DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata asse mandrino che esclude ogni collisione
tra utensile e pezzo (dispositivo di serraggio)

ú

CENTRO 1. ASSE Q216 (assoluto): centro della tasca
nell‘asse principale nel piano di lavoro

ú

CENTRO 2. ASSE Q217 (assoluto): centro della tasca
nell’asse secondario nel piano di lavoro

ú

LUNGHEZZA 1. LATO Q218 (incrementale): lunghez-
za della tasca parallela all’asse principale del piano di
lavoro

ú

LUNGHEZZA 2. LATO Q219 (incrementale): lunghez-
za della tasca parallela all’asse secondario del piano
di lavoro

ú

RAGGIO DELL‘ANGOLO Q220: raggio dell’ìangolo
della tasca

ú

SOVRAMETALLO 1. ASSE Q221 (incrementale):
sovrametallo nell’asse principale del piano di lavoro,
riferito alla lunghezza della tasca

X

Z

Q200

Q201

Q206

Q202

Q203

Q204

8.3 Cicli per la fr

esat

ur

a di tasc

he,

isole e scanalat

ur

e

X

Y

Q219

Q218

Q217

Q216

Q207

Q221

Q220
