13 Digitalizzazione 274
13.2 Pr
ogr
ammazione dei cicli di digitalizzazione
X
Y
Esempio di blocchi NC
50 TCH PROBE 5.0 CAMPO
51 TCH PROBE 5.1 PGM NAME: DATI
52 TCH PROBE 5.2 Z X+0 Y+0 Z+0
53 TCH PROBE 5.3 X+10 Y+10 Z+20
54 TCH PROBE 5.4 ALT.: + 100

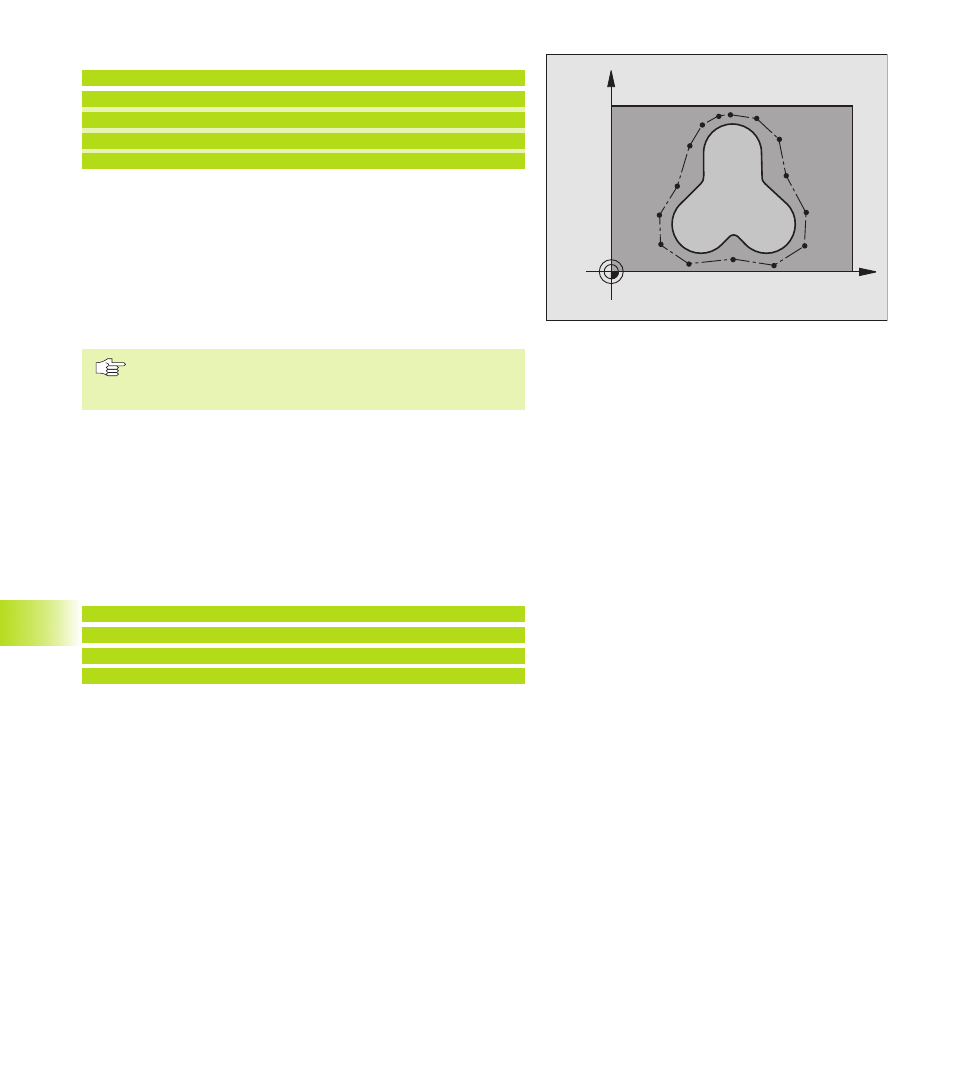

Definizione di un campo di digitalizzazione a forma libera (solo
sistema di tastatura continuo)
Un tale campo di digitalizzazione viene definito mediante una
tabella punti da generare nel modo operativo INTRODUZIONE
MANUALE DATI. I singoli punti possono essere rilevati mediante
TEACH IN o essere generati automaticamente dal TNC, portando il
tastatore manualmente intorno al pezzo. Vedere figura a destra.
ú PGM NAME DATI DI DIGITALIZZAZIONE: nome del file dati nel
quale verranno memorizzati i dati digitalizzati.
Compilare nel menu a video, per la configurazione
dell’interfaccia dati il nome completo del percorso nel
quale il TNC deve memorizzare i dati di digitalizzazione
ú ASSE TCH PROBE: inserire l’asse del tastatore
ú PGM NOME DATI CAMPO: nome della tabella punti, nella quale è
definito il campo.
ú PUNTO MIN CAMPO: punto min del campo di digitalizzazione
ú PUNTO MAX CAMPO: punto max del campo di digitalizzazione
ú DISTANZE DI SICUREZZA: posizione sull’asse del tastatore che
esclude la collisione tra tastatore e profilo da tastare.
Esempi di blocchi NC
50 TCH PROBE 15.0 CAMPO
51 TCH PROBE 15.1 PGM DIGIT.: DATI
52 TCH PROBE 15.2 Z PGM RANGE: TAB1
53 TCH PROBE 15.3 MIN: +0 MAX: +10 ALT.: +100
