7

HEIDENHAIN TNC 426

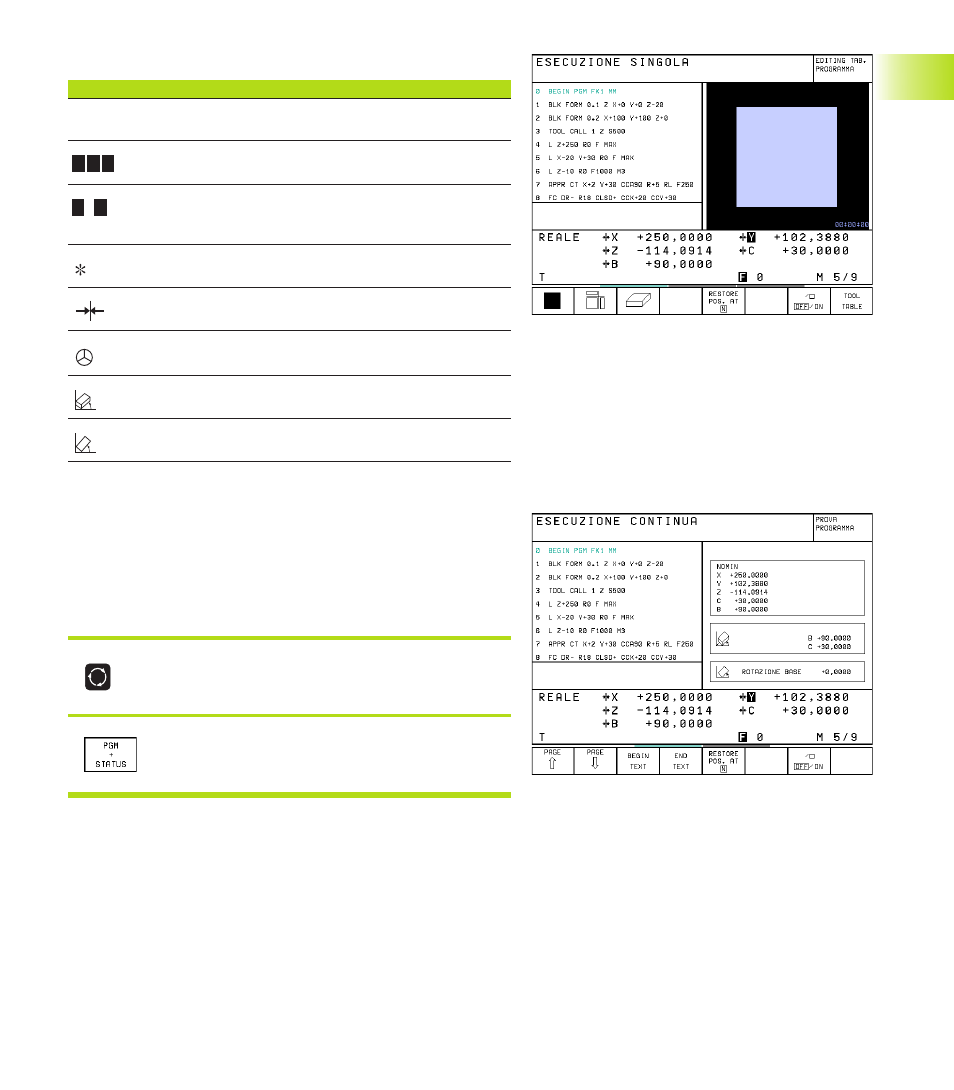

1.4 Visualizzazione di stato

Informazioni della visualizzazione di stato

Simbolo Significato

Reale

Coordinate reali o nominali della posizione attuale

X Y Z

Assi della macchina

S F

M Numeri giri S, avanzamento F,

funzione attiva ausiliaria M

Esecuzione programma avviata

Asse bloccato

Asse spostabile con il volantino

Spostamento assi nel piano di lavoro ruotato

Spostamento assi in relazione alla rotazione base

Visualizzazioni di stato supplementari

Le visualizzazioni di stato supplementari contengono informazioni
dettagliate sull’esecuzione del programma e possono essere
chiamate in tutti i modi operativi, tranne nella MEMORIZZAZIONE /
EDITING PROGRAMMA

Attivazione della visualizzazione di stato supplementare

Chiamare il livello softkey per la ripartizione
dello schermo

<

Selezionare la rappresentazione con visualiz-
zazione di stato supplementare
