17 HEIDENHAIN TNC 426

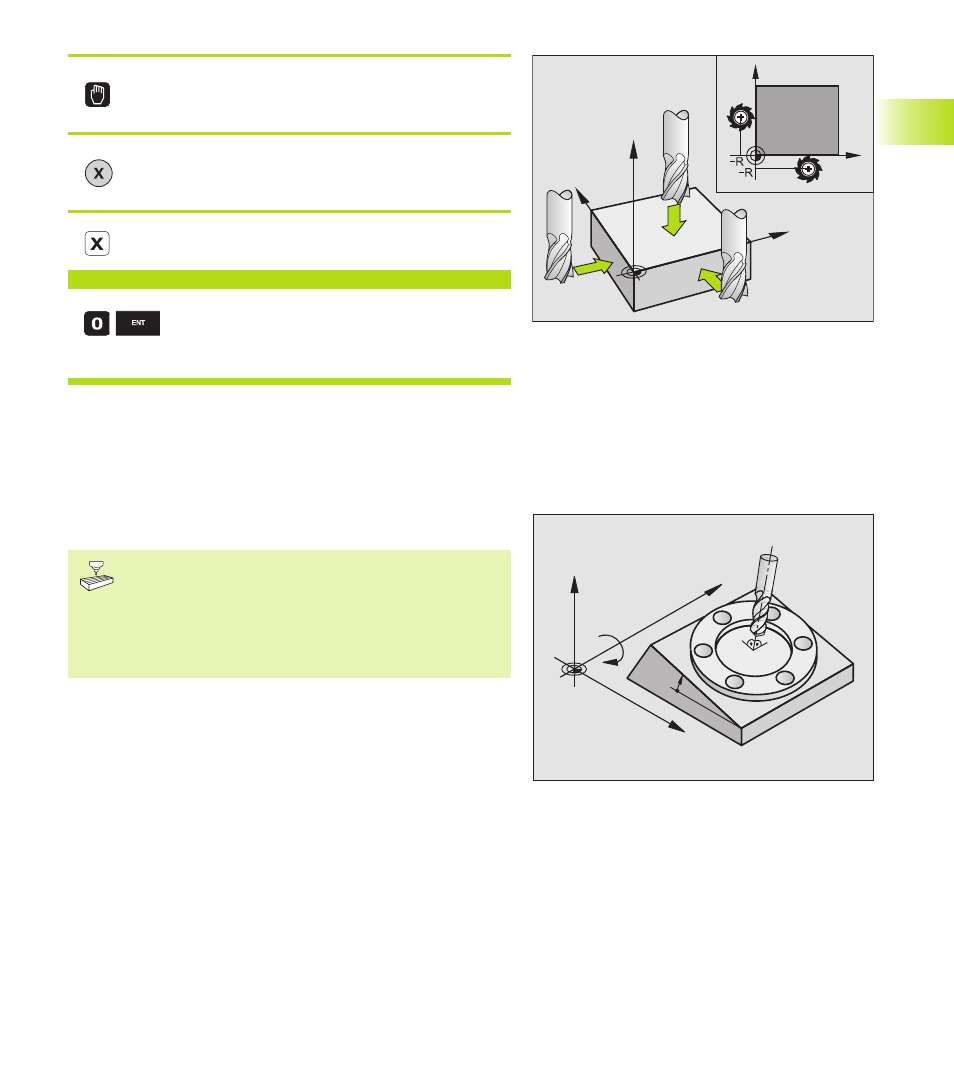

Selezionare il modo operativo
FUNZIONAMENTO MANUALE
<
Spostare l’utensile con precauzione fino a
sfiorare il pezzo
<
Selezionare l‘asse
DEF. ZERO PEZZO X=
<
Utensile zero: impostare l’indicazione su una
posizione nota del pezzo (p.es. 0) o inserire lo
spessore d del lamierino
Determinare in modo analogo le origini dei restanti assi.
Utilizzando nell‘asse di accostamento un utensile con lunghezza
nota, impostare l‘indicazione dell‘asse di accostamento sulla
lunghezza L dell‘utensile o sulla somma Z=L+d.
2.5 Rotazione del piano di lavoro
Le funzioni per la rotazione del piano di lavoro vengono
interfacciate dal costruttore della macchina tra TNC e
macchina. Per determinate teste o tavole orientabili il
costruttore della macchina definisce se gli angoli
programmati devono essere interpretati quali coordinate
degli assi di rotazione o quale angolo solido. Consultare
il Manuale della macchina.
Il TNC supporta la rotazione dei piani di lavoro su macchine con
teste o tavole orientabili. Impieghi tipici sono p.es. fori obliqui o
profili posti in modo obliquo nello spazio. Il piano di lavoro viene
sempre ruotato intorno al punto zero attivo. La lavorazione viene
programmata come d‘abitudine in un piano principale (p.es. piano
X/Y) mentre l‘esecuzione viene realizzata in un piano ruotato
rispetto al piano principale.
Per la rotazione del piano di lavoro sono disponibili due funzioni:
■ Rotazione manuale con il softkey 3D ROT nei modi operativi
FUNZIONAMENTO MANUALE e VOLANTINO ELETTRONICO
(descritto qui di seguito)
■ Rotazione controllata, ciclo 19 PIANO DI LAVORO nel
programma di lavorazione: vedi pagina 200
Y
X
Z
X
Y
2.5 Rotazione del piano di la
v
o
ro
X
Z
Y
B
10°
