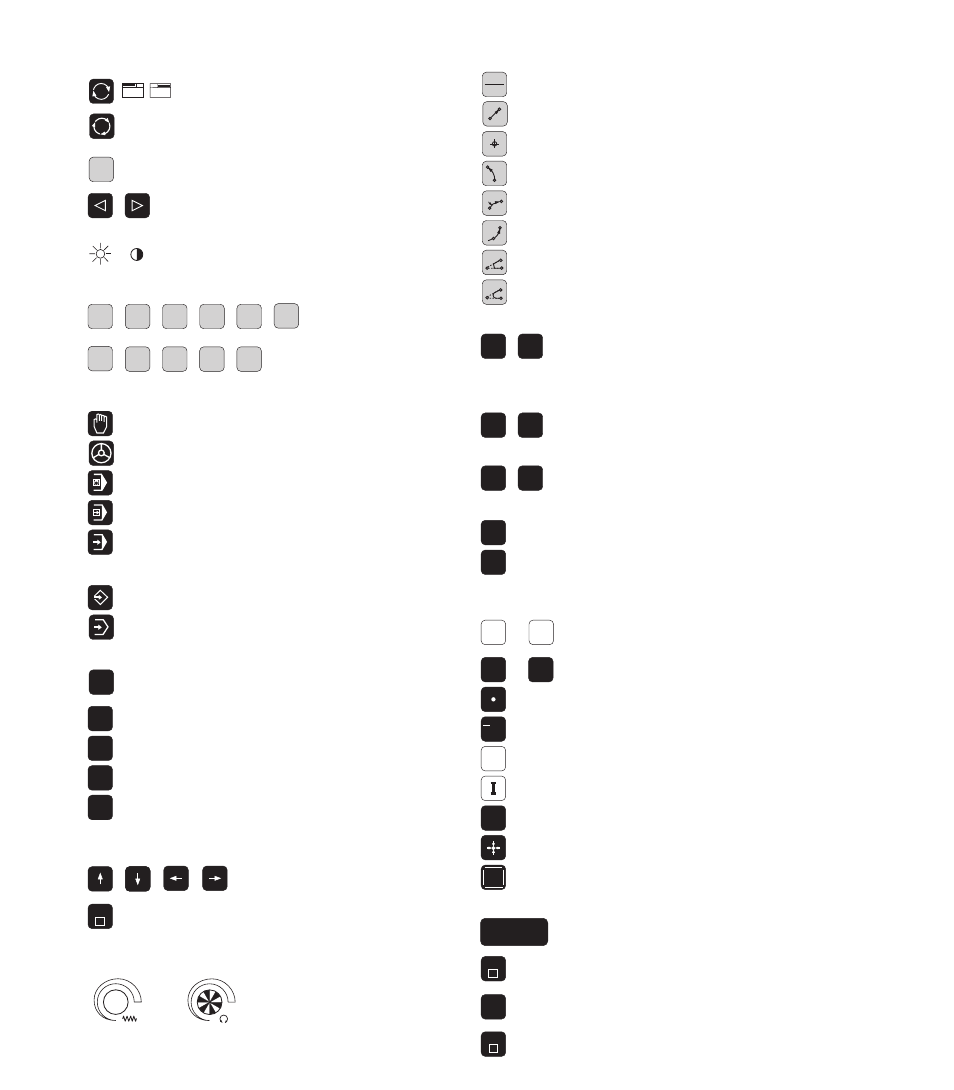

Elementi di comando sul video
Commutazione visualizzazione e tastiera tra
”macchina” e ”programmazione”
GRAPHICS
TEXT
SPLIT
SCREEN
Definizione della ripartizione dello schermo
Softkey (tasti funzione): sel. funz. schermo
Commutazione tra i livelli softkey
Regolazione della luminosità, del contrasto
Tastiera alfanumerica: inserimento dei caratteri
Q W E R T Y
Nome dei file dati/
commenti
G F S T M Programmi
DIN/ISO
Selezione dei modi operativi ”macchina”
FUNZIONAMENTO MANUALE
VOLANTINO ELETTRONICO
POSIZ. CON INSERIMENTO MANUALE
ESECUZ. SINGOLA PROGRAMMA
ESECUZ. CONTINUA PROGRAMMA
Selezione dei modi operativi ”programmazione”
MEMORIZZ./EDITING PROGRAMMA
TEST DEL PROGRAMMA
Gestione dei programmi/dei file dati, funzioni TNC
PGM
MGT
Selezione, cancellazione programmi/
file dati, trasmissione dati esterna
PGM
CALL
Richiamo programmato di un programma
MOD Selezione di funzioni ausiliarie MOD
HELP Selezione della funzione HELP
CALC Visualizzazione calcolatore tascabile
Spostamento del cursore e selezione diretta di
blocchi, cicli e di funzioni parametriche
Spost. del cursore (campo chiaro)
GOTO
Selez. diretta di blocchi, cicli e di funzioni parametriche
Manopole dei potenziometri di regolazione
(Override)
Programmazione delle traiettorie
APPR
DEP
Posizionamento sul/distacco del profilo
L Retta
CC
Centro del cerchio e polo delle coordinate polari
C Traiettoria circ. intorno al centro del cerchio
CR Traiettoria circolare con indicazione del raggio
CT Traiettoria circolare con raccordo tangenziale
CHF
Smusso
RND
Arrotondamento dispigoli
Programmazione degli utensili
TOOL
DEF
TOOL
CALL
Inserimento e richiamo della lunghezza e
del raggio utensile
Cicli, sottoprogrammi e ripetizione di blocchi
di programma
CYCL
DEF
CYCL
CALL Definizione e richiamo di cicli di
programma
LBL
SET LBL
CALL
Inserimento e richiamo di
sottoprogrammi e di ripetizioni di
blocchi di programma
STOP programmazione di uno stop programmato
TOUCH
PROBE Programmazione delle funzioni di tastatura
Immissione assi delle coordinate e di valori,
editing
X ... V
Selezione e programmazione degli assi
delle coordinate
0 ... 9 Tasti numerici
Punto decimale
+/
Segno negativo/positivo
P Imissione delle coordinate polari
Immissione di quote incrementali
Q Parametri Q
Rilevamento della posizione reale
NO
ENT
Salto di domande dialogo e cancellazione di
parole
ENT
Conferma immissione e continuazione
dialogo
END
Conclusione del blocco
CE
Azzeramento di immissione di valori numerici e
cancellazione di messaggi del TNC
DEL
Interruzione dialogo, canc. blocchi programma
Elementi di comando del TNC
150
0
50
100
S %
150
0
50
100
F %
