12 Sistemi di tastatura 3D 262
X
Y
PA
X
Y
A B
12.1 Cicli di tastat
ur
a nei modi oper
ativi MANU
ALE e
V
OLANTINO ELET
TR
ONICO

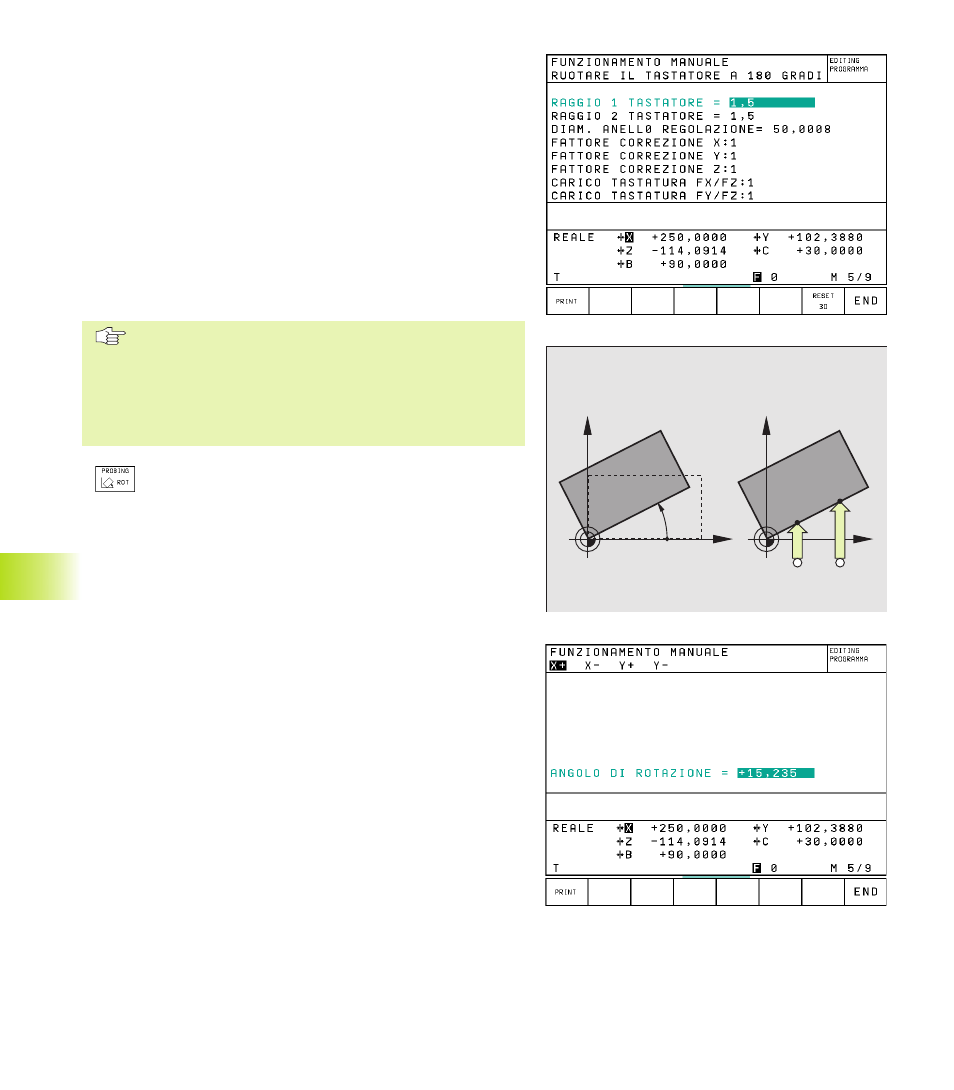

Visualizzazione dei valori di calibrazione
I fattori di correzione e i rapporti di forza vengono memorizzati nel
TNC e tenuti in conto nei successivi impieghi del sistema di
tastatura continuo.
Per chiamare la visualizzazione dei valori memorizzati, premere il
softkey 3D CAL.
Compensazione posizione obliqua del pezzo
Un serraggio obliquo del pezzo viene compensato dal TNC su base
matematica mediante una ”rotazione base”.
A tale scopo il TNC imposta per l’angolo di rotazione l’angolo che
una superficie del pezzo deve formare con l’asse di riferimento
dell’angolo del piano di lavoro. Vedere figura a destra.
Selezionare la direzione di tastatura per la misurazione
della posizione obliqua del pezzo sempre perpendicolar-
mente all’asse di riferimento dell’angolo.
Per il calcolo corretto della rotazione base nell’esecuzio-
ne del programma occorre programmare nel primo bloc-
co di spostamento sempre entrambe le coordinate del
piano di lavoro.
ú Selezione della funzione di tastatura: premere il
softkey PROBING ROT
ú Posizionare il tastatore vicino al primo punto da
tastare
ú Selezione della direzione di tastatura perpendicolare
all’asse di riferimento dell‘angolo: selezionare lìasse
con il tasto freccia
ú Tastatura: premere il tasto esterno di START
ú Posizionare il tastatore vicino al secondo punto da
tastare
ú Tastatura: premere il tasto esterno di START
La rotazione base rimane memorizzata anche in caso di
interruzione dell’alimentazione di tensione ed è attiva per tutte le
successive esecuzioni del programma.
Visualizzazione della rotazione base
Dopo la riselezione di PROBING ROT l’angolo della rotazione base
verrà visualizzato nel campo di indicazione dell’angolo di rotazione.
Il TNC visualizza l’angolo di rotazione anche nellìindicazione di
stato supplementare (STATUS POS.)
Nell’indicazione di stato verrà visualizzato un simbolo per la
rotazione base quando il TNC sposta gli assi della macchina
secondo la rotazione base.
