8.2 Cicli di foratura

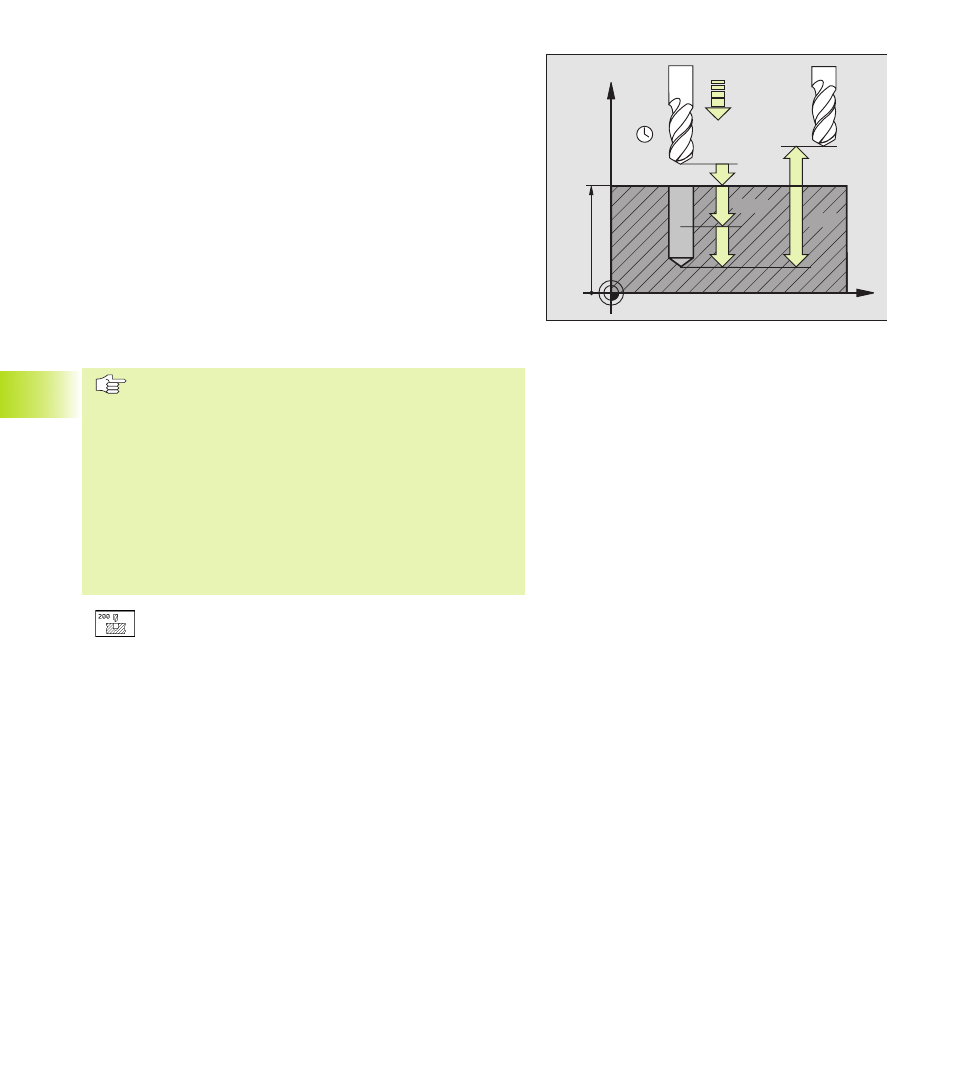

FORATURA (Ciclo 200)
1 Il TNC posiziona l’utensile nell’asse del mandrino in rapido FMAX
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L’utensile penetra con l’AVANZAMENTO F programmato fino alla
prima PROFONDITA’ DI ACCOSTAMENTO
3 Il TNC ritira l‘utensile con FMAX alla DISTANZA DI SICUREZZA,
dove sosta, se programmato, riportandolo in seguito con FMAX a
0,2 mm sopra la prima PROFONDITA’ DI ACCOSTAMENTO
4 Successivamente l’utensile penetra con l’AVANZAMENTO F
programmato di un’ulteriore quota di ACCOSTAMENTO
5 Il TNC ripete questa sequenza (da 2 a 4) fino a raggiungere la
PROFONDITA’ DI FORATURA programmata
6 Dal fondo del foro l’utensile ritorna con FMAX alla DISTANZA DI
SICUREZZA o, se programmato, alla 2. DISTANZA DI SICUREZ-
ZA
Da osservare:
Programmare un’istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Il ciclo 200 è una versione breve del ciclo di foratura
universale 203, mettendo comunque a disposizione tutte
le funzioni del ciclo 203. Dopo la definizione del ciclo si
devono assegnare a tale scopo il parametrio supplemen-
tare: funzione
parametrica Q FN0: ASSEGNAZIONE
ú DISTANZA DI SICUREZZA Q200 (incrementale):
Distanza tra la punta dell‘utensile e la superficie del
pezzo; inserire un valore positivo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro (punta del cono
di foratura)
ú AVANZAMENTO IN PROFONDITA’ Q206: Velocità di
spostamento dell’utensile durante la foratura in
mm/min
ú PROFONDITA’ DI ACCOSTAMENTO Q202 (incremen-
tale): Quota dei singoli accostamenti dell‘utensile. Il
TNC si porta in un unico passo di lavorazione fino alla
PROFONDITA’ quando :
■ PROFONDITA’ DI ACCOSTAMENTO e
PROFONDITA’ sono uguali
■ La PROFONDITA’ DI ACCOSTAMENTO è maggiore
della PROFONDITA’
La PROFONDITA’ non deve essere un multiplo
dellaPROFONDITA’ DI ACCOSTAMENTO
ú COORD. SUPERFICIE DEL PEZZO Q203 (valore
assoluto): coordinata della superficie del pezzo
ú 2. DISTANZA DI SICUREZZA Q204
(incrementale): coordinata dell‘asse del mandrino
che esclude una collisione tra l’utensile e il pezzo
(il dispositivo di serraggio)
ú TEMPO ATTESA SOPRA Q210: Tempo in secondi
durante il quale l’utensile si arresta alla
DISTANZA DI SICUREZZA, dopo che il TNC lo ha
ritirato dal foro per lo scarico dei trucioli
