187 HEIDENHAIN TNC 426

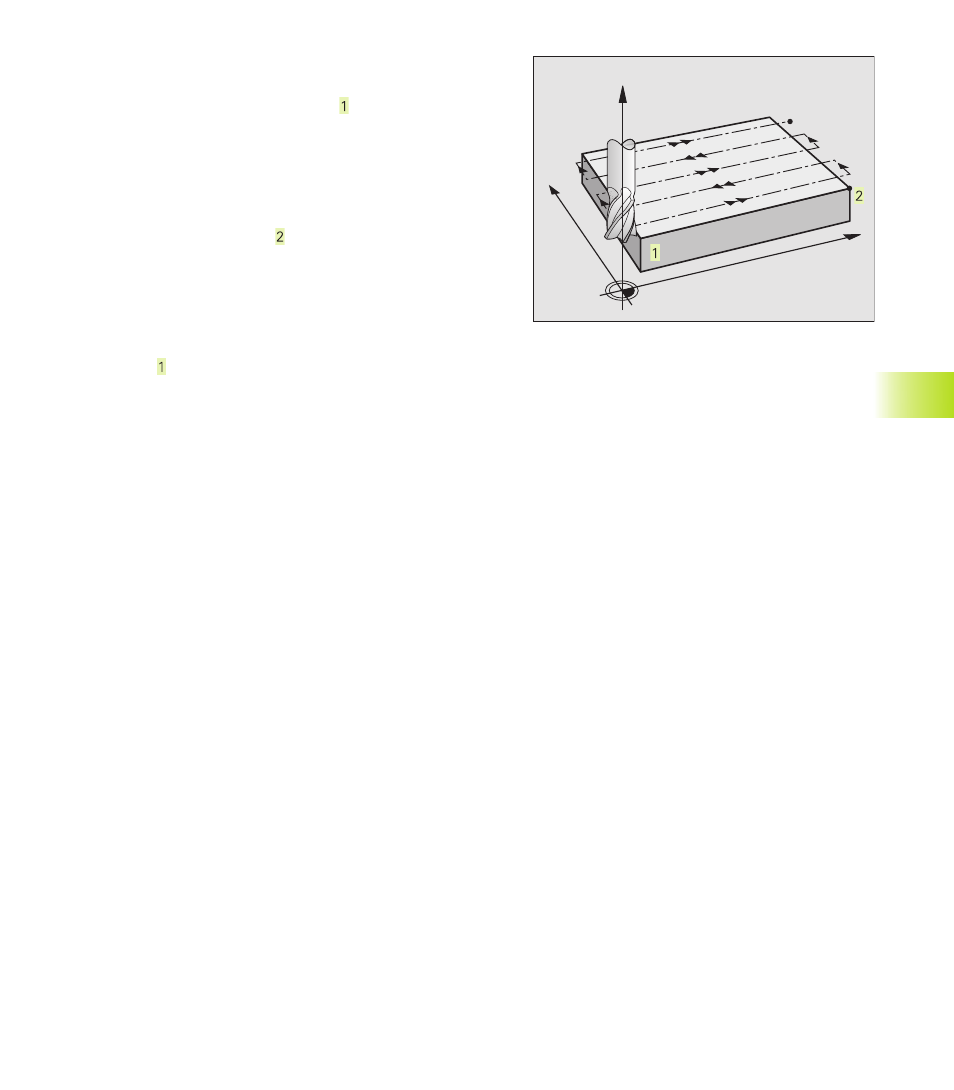

SPIANATURA (Ciclo 230)
1 Il TNC posiziona l’utensile in rapido FMAX dalla posizione attuale
nel piano di lavoro sul punto di partenza , spostando l’utensile
della quota del suo raggio verso sinistra e verso l’alto
2 Successivamente l’utensile si porta con FMAX nell’asse del
mandrino alla DISTANZA DI SICUREZZA e in seguito con
l’AVANZAMENTO IN PROFONDITA’ alla posizione di partenza
programmata nell’asse del mandrino
3 In seguito l’utensile si porta con lìAVANZAMENTO FRESATURA
programmato sul punto finale , che il TNC calcola dal punto di
partenza, dalla lunghezza e dal raggio dell’utensile programmati
4 Il TNC sposta l’utensile con l’AVANZAMENTO FRESATURA
TRASVERSALE sul punto di partenza della linea successiva,
calcolando lo spostamento dalla larghezza e dal numero di tagli
programmati
5 Successivamente l’utensile ritorna in direzione negativa al punto
di partenza
6 La spianatura viene ripetuta fino alla lavorazione completa della
superficie programmata
7 Alla fine il TNC riporta l’utensile con FMAX alla DISTANZA DI
SICUREZZA
8.6 Cicli di spianat
ur
a
X
Y
Z
