111 HEIDENHAIN TNC 426
6.7 Esempi di pr
ogr
ammazione

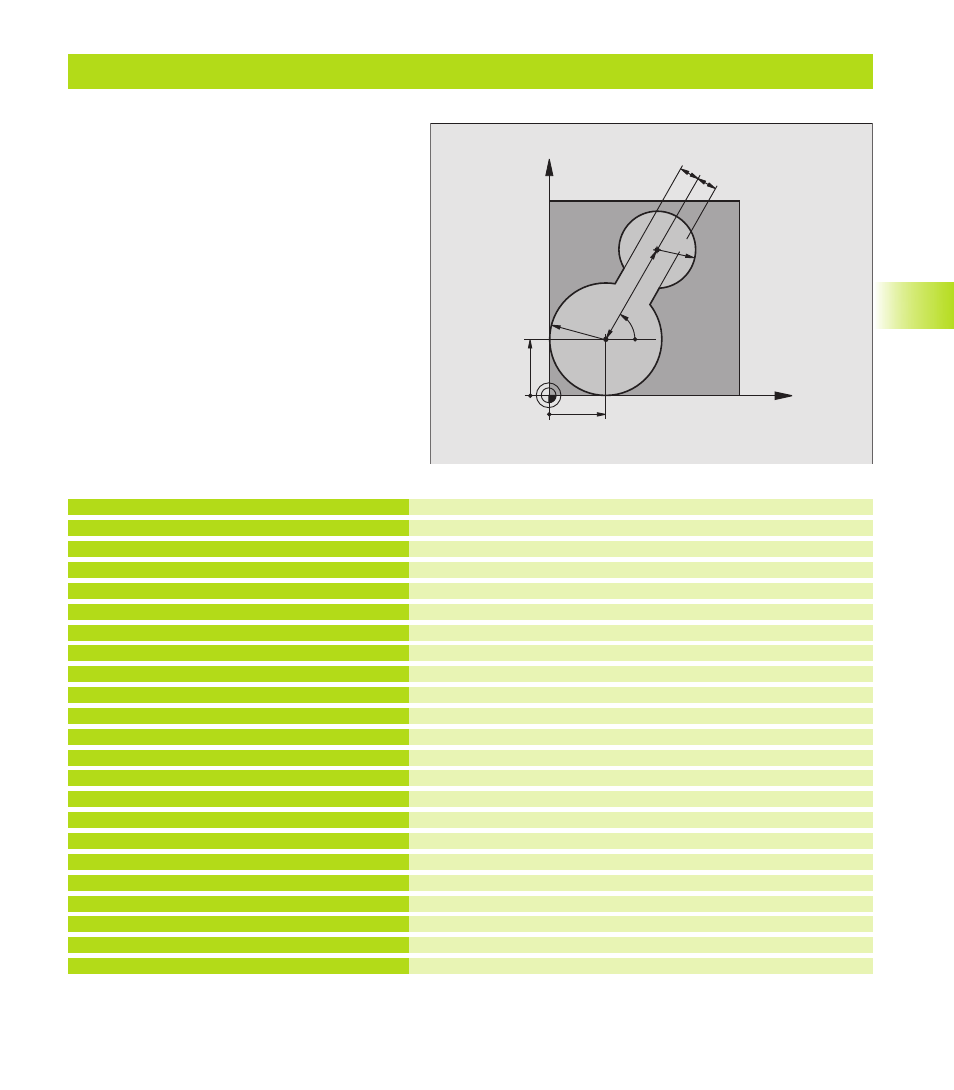

Esempio: Programmazione FK
Definizione del pezzo grezzo
Definizione dell’utensile
Chiamata utensile
Disimpegno dell’utensile
Preposizionamento dell’utensile
Preposizionamento dell‘asse utensile
Posizionamento alla profondità di lavoro
Avvicinamento al profilo su un cerchio con raccordo tangenziale
Sezione FK:
Programmare per ogni elemento di profilo i dati noti
Distacco dal profilo su un cerchio con raccordo tangenziale
Disimpegno dell‘utensile, fine del programma
0 BEGIN PGM FK2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2
4 TOOL CALL 1 Z S4000
5 L Z+250 R0 F MAX
6 L X+30 Y+30 R0 F MAX
7 L Z+5 R0 F MAX M3
8 L Z-5 R0 F100
9 APPR LCT X+0 Y+30 R5 RL F350
10 FPOL X+30 Y+30
11 FC DR- R30 CCX+30 CCY+30
12 FL AN+60 PDX+30 PDY+30 D10
13 FSELECT 3
14 FC DR- R20 CCPR+55 CCPA+60
15 FSELECT 2
16 FL AN-120 PDX+30 PDY+30 D10
17 FSELECT 3
18 FC X+0 DR- R30 CCX+30 CCY+30
19 FSELECT 2
20 DEP LCT X+30 Y+30 R5
21 L Z+250 R0 F MAX M2
22 END PGM FK2 MM
X
Y
30
30
R30
R20
60°
55
10
10
