56 5 Programmazione: Utensili
5.2 Dati utensile
DR<0
DR>0
DL<0
R
DL>0
L
R
Raggio R dell’utensile
Il raggio R dell’utensile viene inserito direttamente.

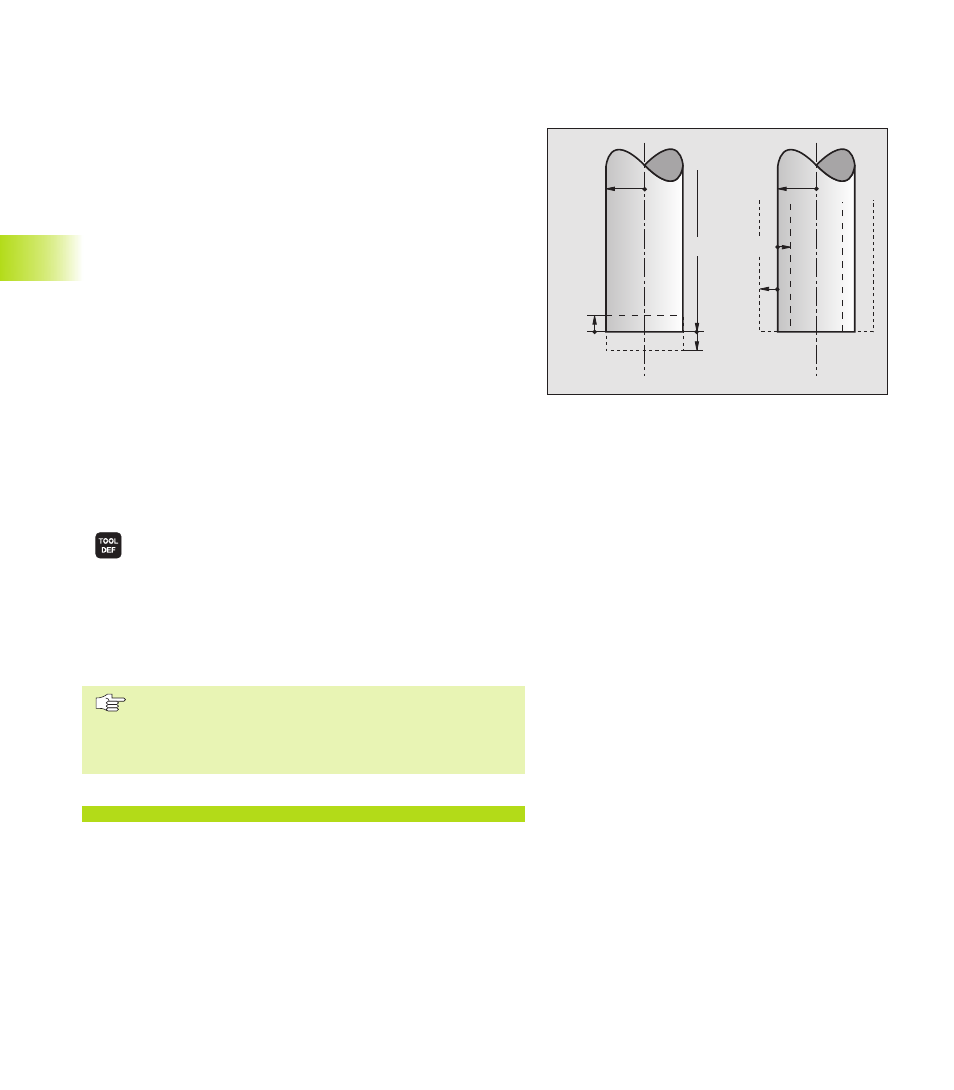

Valori delta per lunghezze e raggi
I valori delta indicano gli scostamenti in lunghezza e nel raggio di
utensili.
Un valore delta positivo significa una sovradimensione (DR>0).
Nelle lavorazioni con una sovradimensione si deve indicare il
valore della stessa nella programmazione della chiamata utensile
con TOOL CALL .
Un valore delta negativo significa una sottodimensione (DR<0). La
sottodimensione viene inserita nella tabella utensili per l’usura
dell’utensile.
Per i valori delta vengono introdotti valori numerici. Nei blocchi
TOOL CALL i valori possono essere introdotti anche con un para-
metro Q.
Campo di immissione: il valore massimo dei valori delta è di
± 99,999 mm .
Inserimento dei dati utensile nel programma
Per ogni utensile il numero, la lunghezza e il raggio vengono
definiti una volta nel programma di lavorazione in un blocco TOOL
DEF:
ú Selezionare la funzione utensile: premere il tasto
TOOL DEF
ú Inserire il NUMERO UTENSILE: identificazione
univoca di un utensile mediante un numero utensile
ú Inserire la LUNGHEZZA UTENSILE: valore di
correzione della lunghezza.
ú Inserire il RAGGIO UTENSILE
Il valore per la lunghezza può essere inserito durante il
dialogo direttamente nel relativo campo, azionando il
tasto ”Conferma della posizione reale”. In questo conte-
sto fare attenzione che l’asse utensile sia evidenziato
nella visualizzazione di stato.
Esempio blocco NC
4 TOOL DEF 5 L+10 R+5
