2.5 Unit - F
o
ra
tu
ra
asse C
Unit "Sagoma di maschiatura circolare
superficie cilindrica"

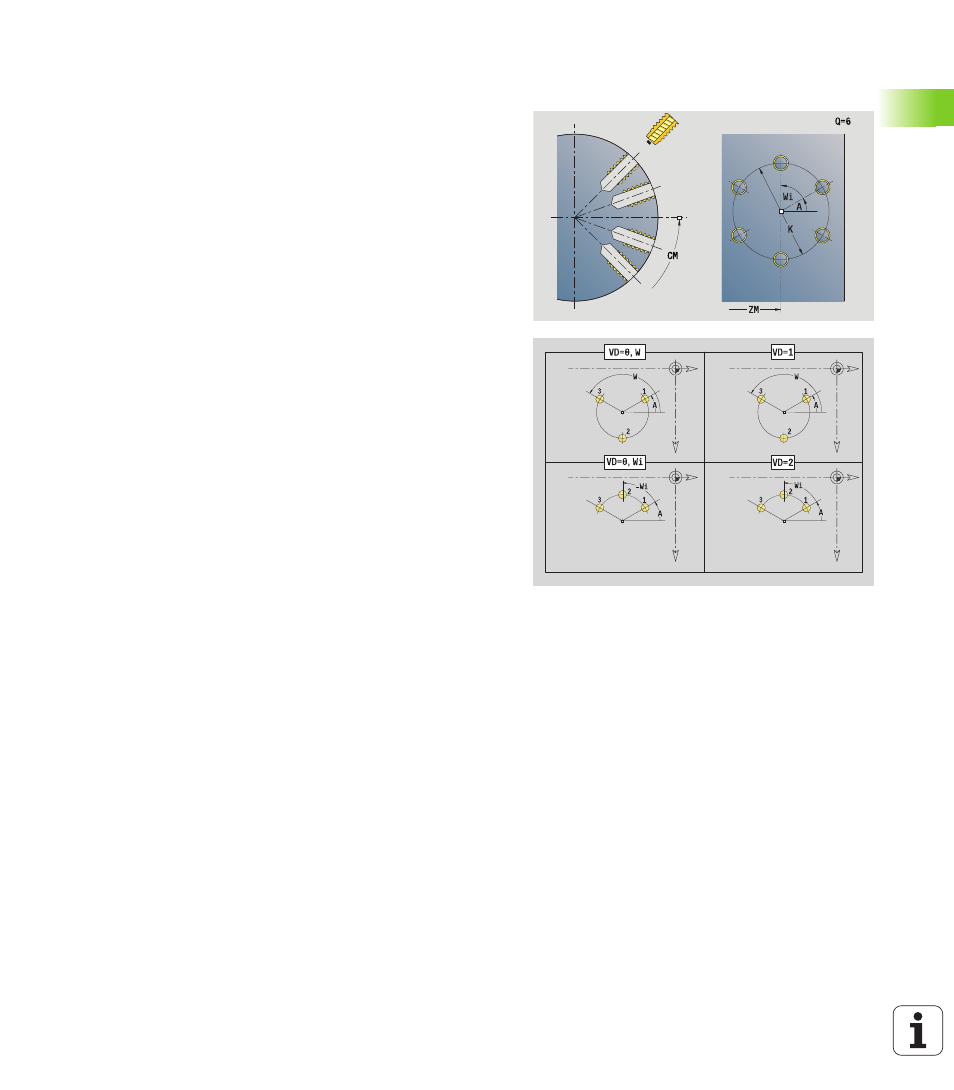

La Unit esegue una sagoma di maschiatura circolare sulla superficie
cilindrica.
Nome Unit: G73_Cir_Mant_C / Ciclo: G73 (vedere pagina 320)
Utilizzare la lunghezza di estrazione per pinze di serraggio con
compensazione lineare. Il ciclo calcola un nuovo passo nominale sulla
base della profondità filetto, del passo programmato e della lunghezza
di estrazione. Il passo nominale è leggermente inferiore al passo del
maschio. Alla realizzazione del filetto, la punta viene estratta dal
mandrino di serraggio della "lunghezza di estrazione". Si assicurano
così migliori durate dei maschi.
Accesso alla banca dati tecnologici
 Tipo di lavorazione: maschiatura
 Parametri correlati: S
Maschera Sagoma
Q
Numero di fori
ZM, CM Centro sagoma
A Angolo iniziale
Wi Incremento angolare
K Diametro sagoma
W Angolo finale
VD Direzione ciclo (default: 0)
 VD=0, senza W: ripartizione su cerchio completo
 VD=0, con W: ripartizione su arco di cerchio più lungo
 VD=0, con Wi: il segno di Wi determina la direzione
(Wi<0: in senso orario)
 VD=1, con W: in senso orario
 VD=1, con Wi: in senso orario (il segno di Wi è
irrilevante)
 VD=2, con W: in senso antiorario
 VD=2, con Wi: in senso antiorario (il segno di Wi è
irrilevante)
Maschera Ciclo
X1
Punto di partenza foro (quota diametrale)
X2 Punto finale foro (quota diametrale)
F1 Passo filetto
B Lunghezza di entrata
L Lunghezza di estrazione per impiego di pinze di serraggio
con compensazione lineare (default: 0)
SR Velocità di ritorno (default: numero di giri di maschiatura)
RB Piano di ritorno
Altre maschere: vedere pagina 58
