HEIDENHAIN MANUALplus 620, CNC PILOT 640 89
2.5 Unit - F
o
ra
tu
ra
asse C

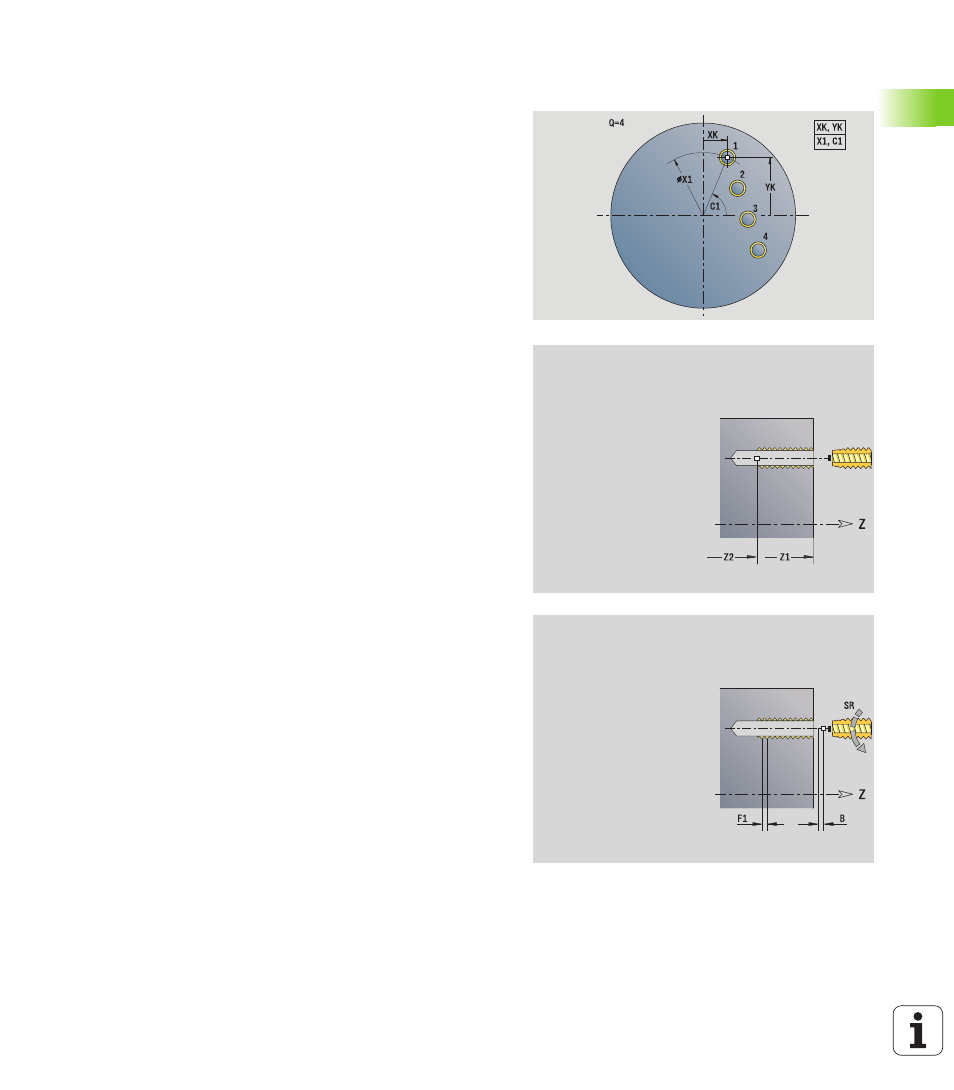

Unit "Sagoma maschiatura lineare superficie
frontale"
La Unit esegue una sagoma di maschiatura lineare alle medesime
distanze sulla superficie frontale.
Nome Unit: G73_Lin_Stirn_C / Ciclo: G73 (vedere pagina 320)
Utilizzare la lunghezza di estrazione per pinze di serraggio con
compensazione lineare. Il ciclo calcola un nuovo passo nominale sulla
base della profondità filetto, del passo programmato e della lunghezza
di estrazione. Il passo nominale è leggermente inferiore al passo del
maschio. Alla realizzazione del filetto, la punta viene estratta dal
mandrino di serraggio della "lunghezza di estrazione". Si assicurano
così migliori durate dei maschi.
Accesso alla banca dati tecnologici
 Tipo di lavorazione: maschiatura
 Parametri correlati: S
Maschera Sagoma
Q
Numero di fori
X1, C1 Punto di partenza polare
XK, YK Punto di partenza cartesiano
I, J Punto finale (XK, YK)
Ii, Ji Distanza (XKi, YKi)
R Distanza primo/ultimo foro
Ri Distanza incrementale
A Angolo sagoma (riferimento asse XK)
Maschera Ciclo
Z1
Punto di partenza foro
Z2 Punto finale foro
F1 Passo filetto
B Lunghezza di entrata
L Lunghezza di estrazione per impiego di pinze di serraggio
con compensazione lineare (default: 0)
SR Velocità di ritorno (default: numero di giri di maschiatura)
RB Piano di ritorno (default: alla posizione di partenza oppure a
distanza di sicurezza)
Altre maschere: vedere pagina 58
