170 smart.Turn per l'asse Y
3.3 Unit - F
resat
ur
a asse Y

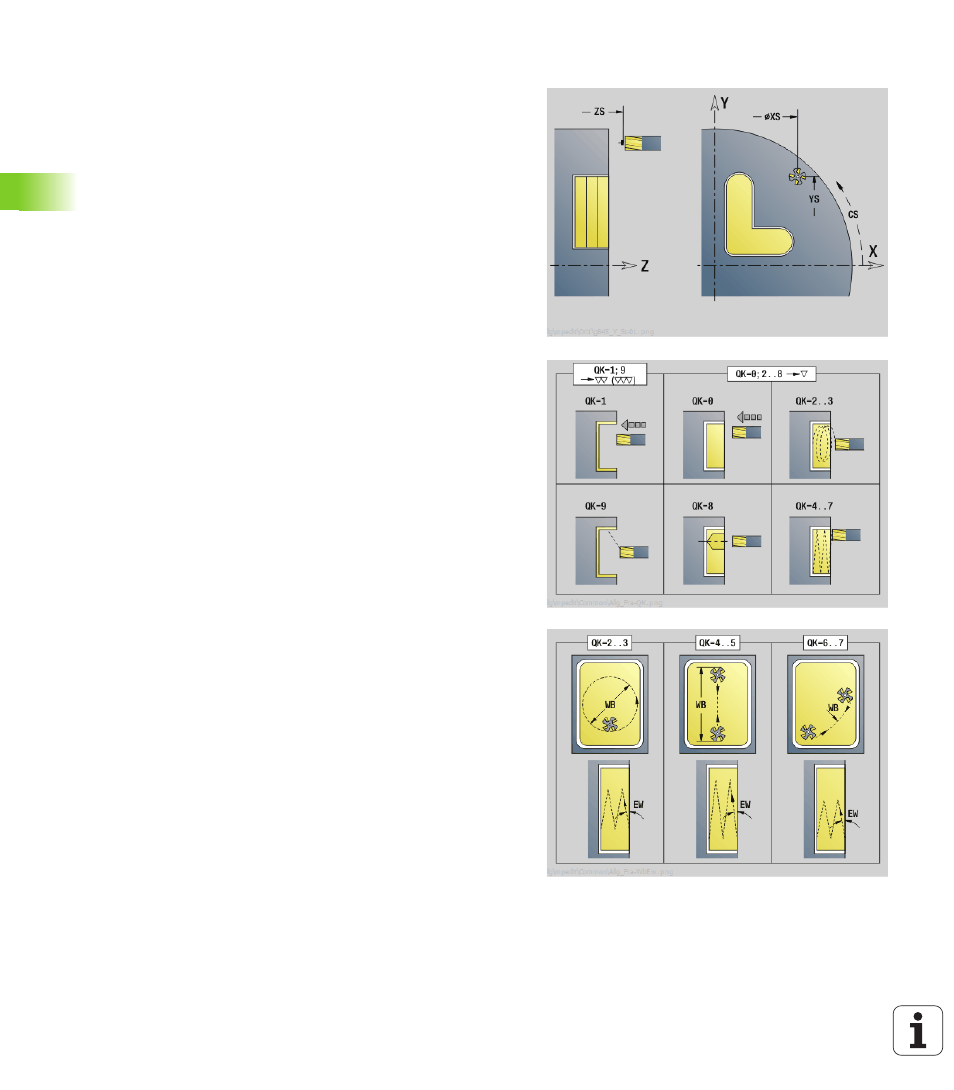

Unit "Fresatura tasche ICP piano XY"
La Unit fresa le tasche definite con ICP sul piano XY. Selezionare in QK,
se occorre procedere alla sgrossatura o alla finitura e in caso di
sgrossatura definire la strategia di penetrazione.
Nome Unit: G845_Tas_Y_Stirn / Cicli: G845 (vedere pagina 362); G846
(vedere pagina 366)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: fresatura
 Parametri correlati: F, S, FZ, P
Parametri maschera Profilo
FK
vedere pagina 60
NF Tacca posizione (solo se QK=8)
NS N. blocco iniziale profilo
Z1 Spigolo superiore fresatura
P2 Profondità profilo
NE N. blocco finale profilo
Parametri maschera Ciclo
QK
Tipo di lavorazione e strategia di penetrazione
 0: sgrossatura
 1: finitura
 2: sgrossatura elicoidale manuale
 3: sgrossatura elicoidale autom.
 4: sgross. pendolam. lin. manuale
 5: sgross. pendolam. lin. autom.
 6: sgross. pendolam. cir. manuale
 7: sgross. pendolam. cir. automatica
 8: sgross., entrata su pos. preforat.
 9: finitura, arco in entrata 3D
JT Direzione di esecuzione:
 0: dall'interno verso l'esterno
 1: dall'esterno verso l'interno
H Direzione di fresatura
 0: discorde
 1: concorde
P Incremento massimo
I Sovrametallo parallelo al profilo
K Sovrametallo in direzione di accostamento
FZ Avanzamento in accostamento
E Avanzamento ridotto
R Raggio di avvicinamento
WB Lunghezza entrata
EW Angolo di penetrazione
U Fattore di sovrapposizione (default: 0,5)
RB Piano di ritorno
Altre maschere: vedere pagina 58
